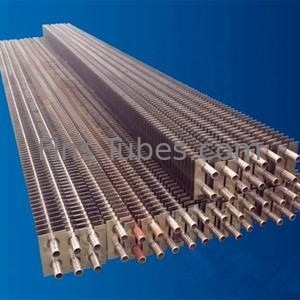

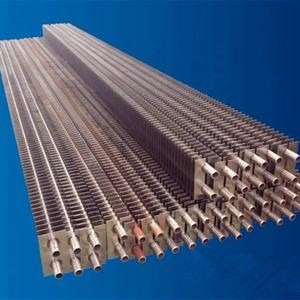

A213 वेल्डेड फिन ट्यूब
A213 TP304 / TP304L,स्टेनलेस स्टील H फिन वेल्डेड हीट एक्सचेंजर ट्यूब
ASTM A213 / ASTM A269, TP304/ TP304L, TP316 / TP316L, ब्राइट एनील्ड स्टेनलेस स्टील ट्यूब
विवरण:
|
सामान्य एच प्रकार फिन उत्पादन क्षमता |
एच प्रकार के फिन ट्यूबों के सामान्य विनिर्देश |
|
उत्पादन सुविधाः 6 फिनिंग मशीनें; |
ट्यूब ओडीः अधिकतम 73 मिमी। |
परिचय:

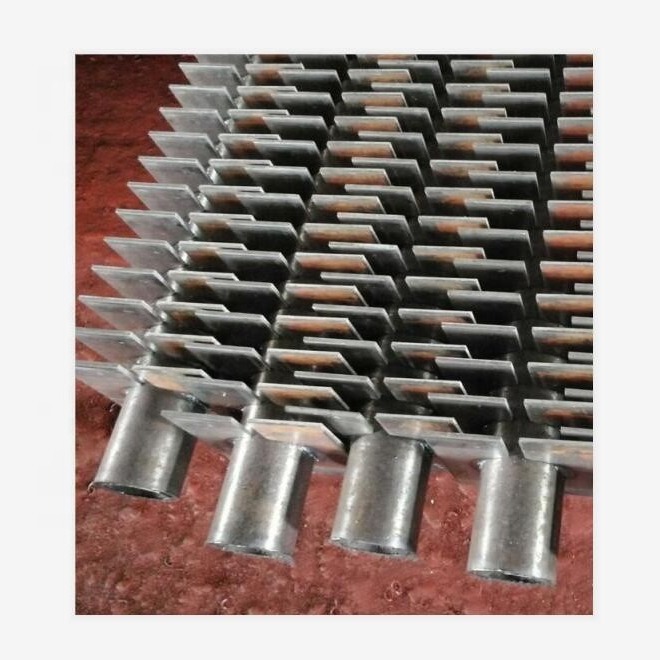

चौकोर या आयताकार एच फिन एक स्टील बेस ट्यूब पर वेल्डेड कर रहे हैं. हम इसे एच फिन प्रकार ट्यूबिंग कहते हैं. इस फिन के बारे में हम ट्यूब swaging, कोहनी जैसे अतिरिक्त सेवाएं प्रदान,मोड़ (90° / 180° या ग्राहक के डिजाइन के अनुसार)इसका विभिन्न उपयोग इकोनॉमाइज़र, हीट एक्सचेंजर, समुद्री बॉयलर में होता है।
गुणवत्ता परीक्षण
स्क्वायर या रेक्टांगुलर एच फिनेड ट्यूब की गुणवत्ता हाइड्रोस्टैटिक या वायवीय परीक्षणों द्वारा सुनिश्चित की जाती है।आन्तरिक ट्यूबों और बाहरी पंखों के बीच यांत्रिक बंधन को सत्यापित करने के लिए सर्पिल करंट परीक्षण और तन्यता परीक्षण.
स्वीकृति मानदंड
अनुमोदित ड्राइंग और ग्राहकों की वितरण शर्तें (टीडीसी)
सतह कोटिंग
बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर वाष्पीकरणीय संक्षारण अवरोधक (VCI) पानी में घुलनशील गोली के रूप में।
आयाम डेटा शीट हम आपूर्ति कर रहे हैं.
|
एच-फिन का सामान्य विवरण |
लोकप्रिय विनिर्देश हम करते हैं |
|
ट्यूब ओडी ((मिमी) |
25 से 73 मिमी |
|
ट्यूब दीवार मोटाई ((मिमी) |
2.5 मिमी मिन. |
|
ट्यूब की लंबाई ((मिमी) |
18000 मिमी अधिकतम. |
|
पंख की मोटाई ((मिमी) |
1.5mm से 3.5mm तक |
|
फिन पिच ((मिमी) |
10 मिमी मिन. |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक की कार्यशाला है, जिसमें 6 एच-फिन टाइप फिनिंग मशीनें शामिल हैं, दैनिक एक्सट्रूज़न क्षमता 20 टन तक है।
उच्च दबाव वाले बॉयलरों के लिए स्क्वायर या रेक्टांगुलर फिन्स एच-फिन्डेड ट्यूब पसंदीदा ट्यूब विकल्प हैं।
पंखों को लगभग किसी भी आकार और आकार में स्टैम्पिंग प्रक्रिया द्वारा निर्मित किया जा सकता है।
इन-लाइन फिन और ट्यूब स्पेसिंग सूजन या गंदगी वाले वातावरण में उत्कृष्ट विकल्प के साथ सफाई की अनुमति देता है।
पंखों की ऊँचाई और दूरी केवल गर्मी हस्तांतरण के कारण सीमित होती है।
पंख और नली समान या भिन्न धातु हो सकती है।
|
