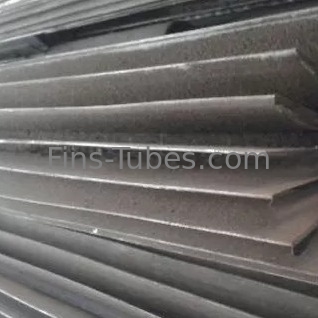

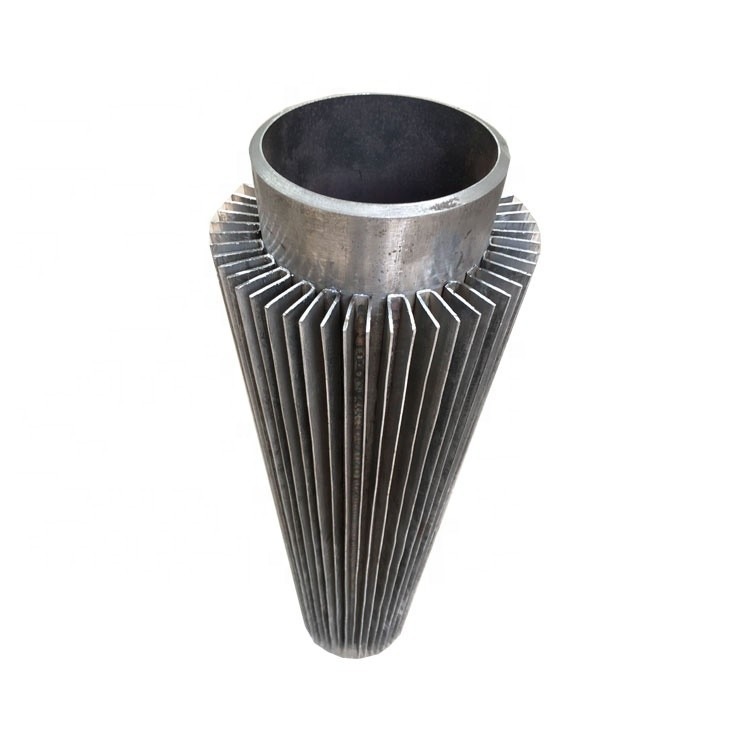

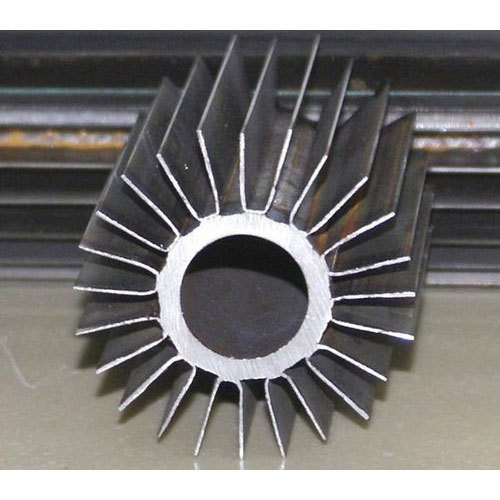

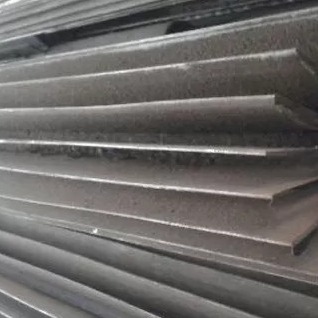

डीआईएन 17175 अनुदैर्ध्य पंख वाली नली
DIN 17175 SMLS कार्बन स्टील ट्यूब, अनुदैर्ध्य HF वेल्डेड स्टील फिन ट्यूब
रासायनिक संरचनाः
|
मानक |
ग्रेड |
रासायनिक संरचना |
|||||
|
सी |
हाँ |
एमएन |
पी, एस |
सीआर |
मो |
||
|
डीआईएन 17175 |
St35.8 |
≤0.17 |
0.10-0.35 |
0.40-0.80 |
≤0.030 |
/ |
/ |
|
St45.8 |
≤0.21 |
0.10-0.35 |
0.40-1.20 |
≤0.030 |
/ |
/ |
|
|
15Mo3 |
0.12-0.20 |
0.10-0.35 |
0.40-0.80 |
≤0.030 |
/ |
0.25-0.35 |
|
|
13CrMo44 |
0.10-0.18 |
0.10-0.35 |
0.40-0.70 |
≤0.030 |
0.70-1.10 |
0.45-0.65 |
|
|
10CrMo910 |
0.08-0.15 |
≤0.50 |
0.40-0.70 |
≤0.030 |
2.00-2.50 |
0.90-1.20
|
|
त्वरित विवरण
|
अनुदैर्ध्य फिन ट्यूब के सामान्य विनिर्देश |
|
ट्यूब ओडीः 19 मिमी मिन. ट्यूब लंबाईः 18 मीटर अधिकतम. |
|
|
|
वेल्डिंग सुविधाः 1 फिनिंग मशीन; |
विवरण:
विनिर्माण प्रक्रिया: अनुदैर्ध्य I/L या U आकार के पंखों को प्रतिरोध वेल्डिंग या भरने के साथ वेल्डिंग (स्पॉट वेल्डेड) द्वारा कोर सादे ट्यूबों पर वेल्डेड किया जाता है।
1अनुदैर्ध्य पंखों और फिटोब कॉइल्स के साथ यू बेंड ट्यूब अनुरोध के लिए उपलब्ध हैं।
2अनुदैर्ध्य पंखों के प्रकार: एक टुकड़ा आकार, मानक यू घुमावदार आकार, कट एंड ट्विस्ट, छिद्रित प्रकार आदि...
3पंखुड़ी के नहरों को विपरीत जोड़े में ट्यूबों में वेल्डेड किया जाता है। पंखुड़ी की ऊंचाई, पंखुड़ियों की संख्या और पंखुड़ी की मोटाई निर्दिष्ट की जा सकती है।
4पंखों को ओडी पाइप या एनबी पाइप पर लगाया जा सकता है।
अनुप्रयोग:
अनुदैर्ध्य पंख वाले ट्यूबों का निम्नलिखित क्षेत्रों में व्यापक रूप से प्रयोग किया जाता है।
1रासायनिक, पेट्रोकेमिकल, तेल और ऊर्जा उद्योग
2ताप विनिमय
3आग से गरम करने वाले हीटर
4गैस कूलर और हीटर
5टैंक हीटर
विनिर्देशः
|
ट्यूबों की सामग्रीः कार्बन स्टील ((A106/A179/A192/A210) स्टेनलेस स्टील ((TP304/TP304L,TP316/TP316L) मिश्र धातु इस्पात (T11/T22) पंख सामग्रीः कार्बन स्टील, स्टेनलेस स्टील ((TP304/TP304L,TP316/TP316L, TP409/TP410) |
|
नंगे ट्यूब का आकारः OD 19.05mm-OD60mm पंखों की संख्याः 2/ 4/ 8/ 16/ 18/ 32/ 36 टुकड़े प्रति पंक्ति पंखों की संख्याः 16/20/24/32/40 |
