| ब्रांड नाम: | DELLOK |
| मॉडल संख्या: | अनुदैर्ध्य नली |
| न्यूनतम आदेश मात्रा: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| प्रसव का समय: | आदेश प्राप्त होने के 7 सप्ताह के भीतर पूर्व कार्य। |
| भुगतान की शर्तें: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

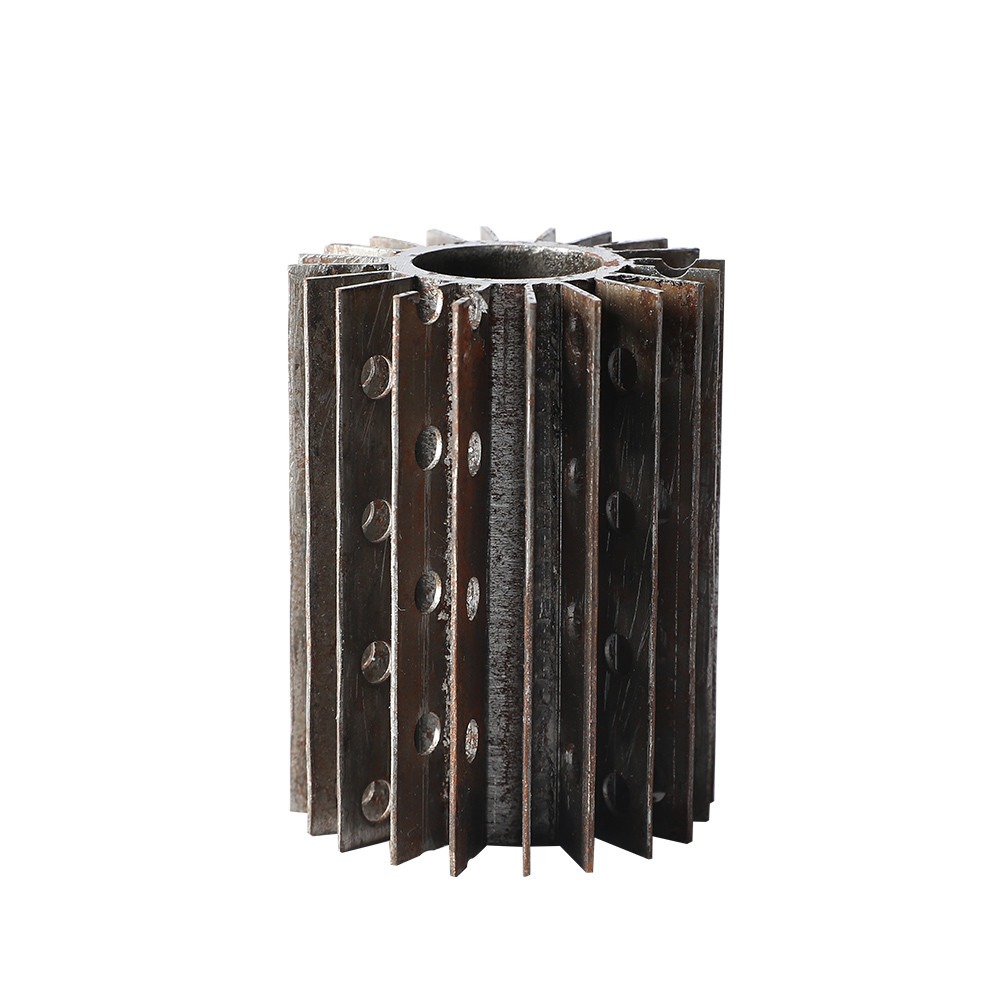

SMLS एचएफ वेल्डेड स्टील गैस कूलर P235GH उच्च आवृत्ति वेल्डेड पाइप
|
उत्पाद का विवरण |
|
|
सामग्रीः |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, |
|
ट्यूब का विवरण: |
ट्यूब ओडीः 19 मिमी मिन. |
|
ट्यूब की लंबाई: अधिकतम 18 मीटर। |
|
|
पंखों की संख्याः 2/ 4/ 8/ 16/ 18/ 32/ 36 टुकड़े प्रति पंक्ति |
|
|
पंखों की संख्याः 16/20/24/32/40 |
|
|
उत्पादन क्षमताः |
दैनिक उत्पादन क्षमता 500 मीटर तक; |
|
पंखुड़ी का प्रकारः |
यू पंख, छिद्रित, मोड़... |

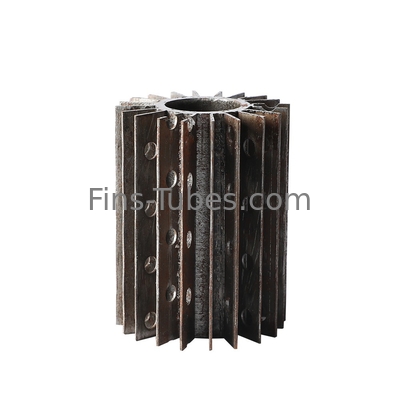

पी235जीएच टीसी1/2 एसएमएलएस एचएफ वेल्डेड स्टील स्टैंडर्ड लोंगीटुडेनल फिन्डेड ट्यूब गैस कूलर के लिए
रासायनिक संरचनाः
|
स्टील |
रासायनिक विश्लेषण [%] |
||||||||||||
|
ग्रेड |
सी |
हाँ |
एमएन |
पी |
एस |
सीआर |
मो |
नि |
वी |
एनबी |
टि |
अल |
कु |
|
P195TR1 |
<0,13 |
<0,35 |
<0,70 |
<0,025 |
<0,02 |
<0,30 |
<0,08 |
<0,30 |
<0,02 |
<0,01 |
<0,04 |
- |
<0,30 |
|
P195TR2 |
<0,13 |
<0,35 |
<0,70 |
<0,025 |
<0,02 |
<0,30 |
<0,08 |
<0,30 |
<0,02 |
<0,01 |
<0,04 |
>0,02 |
<0,30 |
|
P235TR1 |
<0,16 |
<0,35 |
<1,20 |
<0,025 |
<0,02 |
<0,30 |
<0,08 |
<0,30 |
<0,02 |
<0,01 |
<0,04 |
- |
<0,30 |
|
P235TR2 |
<0,16 |
<0,35 |
<1,20 |
<0,025 |
<0,02 |
<0,30 |
<0,08 |
<0,30 |
<0,02 |
<0,01 |
<0,04 |
>0,02 |
<0,30 |
|
P265TR1 |
<0,20 |
<0,40 |
<1,40 |
<0,025 |
<0,02 |
<0,30 |
<0,08 |
<0,30 |
<0,02 |
<0,01 |
<0,04 |
- |
<0,30 |
|
P265TR2 |
<0,20 |
<0,40 |
<1,40 |
<0,025 |
<0,02 |
<0,30 |
<0,08 |
<0,30 |
<0,02 |
<0,01 |
<0,04 |
>0,02 |
<0,30 |
|
मानक |
ग्रेड |
रासायनिक संरचना |
|||||
|
सी |
हाँ |
एमएन |
पी, एस |
सीआर |
मो |
||
|
डीआईएन 17175 |
St35.8 |
≤0.17 |
0.10-0.35 |
0.40-0.80 |
≤0.030 |
/ |
/ |
|
St45.8 |
≤0.21 |
0.10-0.35 |
0.40-1.20 |
≤0.030 |
/ |
/ |
|
|
15Mo3 |
0.12-0.20 |
0.10-0.35 |
0.40-0.80 |
≤0.030 |
/ |
0.25-0.35 |
|
|
13CrMo44 |
0.10-0.18 |
0.10-0.35 |
0.40-0.70 |
≤0.030 |
0.70-1.10 |
0.45-0.65 |
|
|
10CrMo910 |
0.08-0.15 |
≤0.50 |
0.40-0.70 |
≤0.030 |
2.00-2.50 |
0.90-1.20 |
|
विवरण:

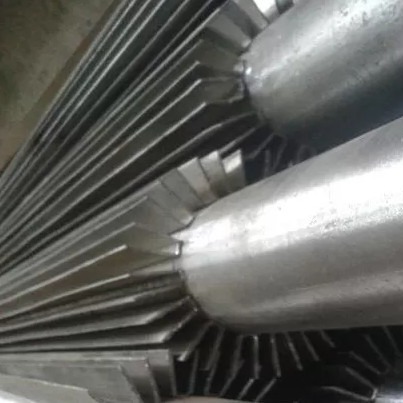

विनिर्माण प्रक्रिया: अनुदैर्ध्य I/L या U आकार के पंखों को प्रतिरोध वेल्डिंग या भरने के साथ वेल्डिंग (स्पॉट वेल्डेड) द्वारा कोर सादे ट्यूबों पर वेल्डेड किया जाता है।
1अनुदैर्ध्य पंखों और फिटोब कॉइल्स के साथ यू बेंड ट्यूब अनुरोध के लिए उपलब्ध हैं।
2अनुदैर्ध्य पंखों के प्रकार: एक टुकड़ा आकार, मानक यू घुमावदार आकार, कट एंड ट्विस्ट, छिद्रित प्रकार आदि...
3पंखुड़ी के नहरों को विपरीत जोड़े में ट्यूबों में वेल्डेड किया जाता है। पंखुड़ी की ऊंचाई, पंखुड़ियों की संख्या और पंखुड़ी की मोटाई निर्दिष्ट की जा सकती है।
4पंखों को ओडी पाइप या एनबी पाइप पर लगाया जा सकता है।
अनुप्रयोग:
अनुदैर्ध्य पंख वाले ट्यूबों का निम्नलिखित क्षेत्रों में व्यापक रूप से प्रयोग किया जाता है।
1रासायनिक, पेट्रोकेमिकल, तेल और ऊर्जा उद्योग
2ताप विनिमय
3आग से गरम करने वाले हीटर
4गैस कूलर और हीटर
5टैंक हीटर
विनिर्देशः
|
ट्यूबों की सामग्रीः कार्बन स्टील ((A106/A179/A192/A210) स्टेनलेस स्टील ((TP304/TP304L,TP316/TP316L) मिश्र धातु इस्पात (T11/T22) पंख सामग्रीः कार्बन स्टील, स्टेनलेस स्टील ((TP304/TP304L,TP316/TP316L, TP409/TP410) |
|
नंगे ट्यूब का आकारः OD 19.05mm-OD60mm पंखों की संख्याः 2/ 4/ 8/ 16/ 18/ 32/ 36 टुकड़े प्रति पंक्ति पंखों की संख्याः 16/20/24/32/40 |
प्रतिस्पर्धात्मक लाभ:
1अन्य साधारण वेल्डिंग हेलिकल फिना ट्यूबों की तुलना में अधिक कार्य जीवन।
2. बहुत सुरक्षित और ऊर्जा की बचत.
3चिपचिपा तरल पदार्थों के लिए गर्मी हस्तांतरण दरों को बढ़ाएं।
4छिद्रित पंखुड़ी प्रकार का उपयोग जब भी पंखुड़ी नहरों से तरल पदार्थ की निकासी में समस्या होती है।
5क्षैतिज हीट एक्सचेंजर में अनुदैर्ध्य पंखुड़ी ट्यूब का व्यापक रूप से प्रयोग किया जाता है।
