| Brand Name: | DELLOK |
| Model Number: | अनुदैर्ध्य नली |
| MOQ: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| Delivery Time: | आदेश प्राप्त होने के 7 सप्ताह के भीतर पूर्व कार्य। |
| Payment Terms: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

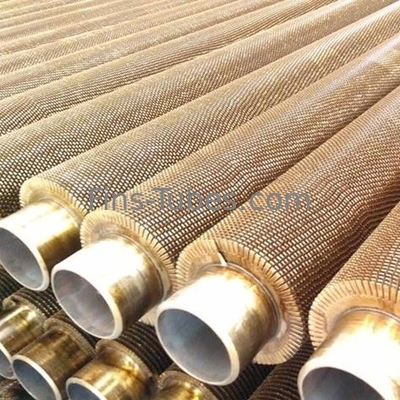

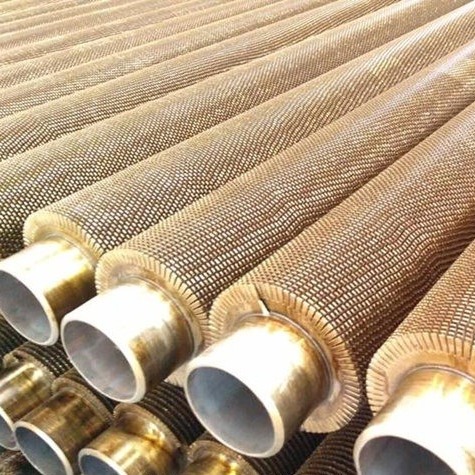

एसएमएलएस अनुदैर्ध्य पंख वाली नली
लम्बाई वाले पंख वाले ट्यूबों के फायर्ड और टैंक हीटर, SA210 GR A1/C SMLS कार्बन स्टील बॉयलर ट्यूब
मानकः एएसटीएम ए२१०/ए२१०एम (एएसटीएम एसए२१०/एसए२१०एम)
निर्बाध मध्यम कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब
आकारः ((मिमी)
बाहर आयामः 12.7 मिमी-114.3 मिमी
दीवार मोटाईः 0.8mm-15mm
लंबाईः 5-25 मिमी
विवरण:
विनिर्माण प्रक्रिया: अनुदैर्ध्य I/L या U आकार के पंखों को प्रतिरोध वेल्डिंग या भरने के साथ वेल्डिंग (स्पॉट वेल्डेड) द्वारा कोर सादे ट्यूबों पर वेल्डेड किया जाता है।
1अनुदैर्ध्य पंखों और फिटोब कॉइल्स के साथ यू बेंड ट्यूब अनुरोध के लिए उपलब्ध हैं।
2अनुदैर्ध्य पंखों के प्रकार: एक टुकड़ा आकार, मानक यू घुमावदार आकार, कट एंड ट्विस्ट, छिद्रित प्रकार आदि...
3पंखुड़ी के नहरों को विपरीत जोड़े में ट्यूबों में वेल्डेड किया जाता है। पंखुड़ी की ऊंचाई, पंखुड़ियों की संख्या और पंखुड़ी की मोटाई निर्दिष्ट की जा सकती है।
4पंखों को ओडी पाइप या एनबी पाइप पर लगाया जा सकता है।
अनुप्रयोग:
यह बॉयलर और बॉयलर धुआं ट्यूबों के लिए प्रयोग किया जाता है. सुरक्षित अंत, तिजोरी और समर्थन ट्यूब और सुपर हीटर सहित न्यूनतम दीवार मोटाई निर्बाध मध्यम कार्बन स्टील ट्यूब
रासायनिक आवश्यकताएंः
|
मानक |
ग्रेड |
रासायनिक संरचना |
|||||||||
|
सी |
हाँ |
एमएन |
पी |
एस |
सीआर |
मो |
कु |
नि |
वी |
||
|
एएसटीएम ए210 |
ए-1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
सी |
≤0.35 |
≥0.10 |
0.291.06 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
यांत्रिक गुण:
|
ग्रेड |
उपज शक्ति (एमपीए) |
तन्य शक्ति (एमपीए) |
लम्बाई (%) |
|
ए-1 |
≥255 |
≥415 |
30 |
|
सी |
≥ 275 |
≥485 |
30 |
दीवार मोटाई सहिष्णुता
|
ASME SA-210 |
ओवरडोज |
WT |
WT सहिष्णुता |
|
<=38.1 |
/ |
+20%,-0% |
|
|
>38.1 |
/ |
+20%,-0%
|
|
उत्पाद का विवरण |
|
|
सामग्रीः |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, |
|
ट्यूब का विवरण: |
ट्यूब ओडीः 19 मिमी मिन. |
|
ट्यूब की लंबाई: अधिकतम 18 मीटर। |
|
|
पंखों की संख्याः 2/ 4/ 8/ 16/ 18/ 32/ 36 टुकड़े प्रति पंक्ति |
|
|
पंखों की संख्याः 16/20/24/32/40 |
|
|
उत्पादन क्षमताः |
दैनिक उत्पादन क्षमता 500 मीटर तक; |
|
पंखुड़ी का प्रकारः |
यू पंख, छिद्रित, मोड़... |
प्रतिस्पर्धात्मक लाभ:
1अन्य साधारण वेल्डिंग हेलिकल फिना ट्यूबों की तुलना में अधिक कार्य जीवन।
2. बहुत सुरक्षित और ऊर्जा की बचत.
3चिपचिपा तरल पदार्थों के लिए गर्मी हस्तांतरण दरों को बढ़ाएं।
4छिद्रित पंखुड़ी प्रकार का उपयोग जब भी पंखुड़ी नहरों से तरल पदार्थ की निकासी में समस्या होती है।
5क्षैतिज हीट एक्सचेंजर में अनुदैर्ध्य पंखुड़ी ट्यूब का व्यापक रूप से प्रयोग किया जाता है।
