| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एंबेडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 ≥1 Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम |

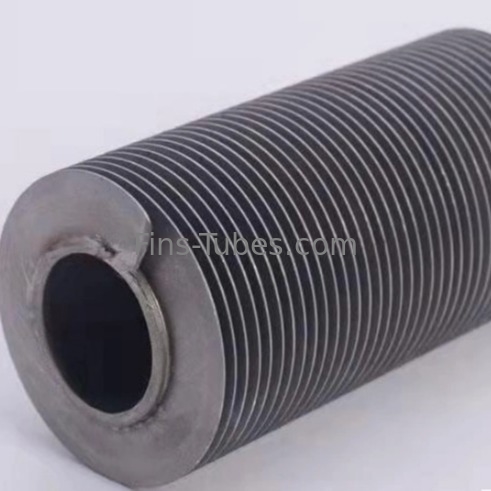

DELLOK बॉयलर के लिए एल्यूमीनियम एम्बेडेड फिन ट्यूब
हमारे बारे में
पेशेवर हीट एक्सचेंजर कारखाने के साथ 20 वर्षों का अनुभव, आप के लिए एक बंद गर्मी हस्तांतरण समाधान प्रदान करने के लिए अपने प्रयोजनों के अनुसार विभिन्न हीट एक्सचेंजर डिजाइन करने के लिए (धातु विज्ञान, खाद्य,पेट्रोकेमिकल, दवा, पेय, अपशिष्ट जल, प्रशीतन, आदि...)
Dellok Young विभिन्न हीट एक्सचेंजर्स का एक पेशेवर निर्माता है जो अनुसंधान एवं विकास, डिजाइन, उत्पादन और बिक्री को एकीकृत करता है। उत्पादित हीट एक्सचेंजर्स का मुख्य रूप से पेट्रोकेमिकल, इलेक्ट्रिक पावर,कागज निर्माण, भवन हीटिंग, खनन और अन्य उद्योगों, जैसे हवा हीटर, खाद्य उद्योग पौधे प्रोटीन पाउडर, स्टार्च और अन्य हवा हीटर स्प्रे सुखाने की प्रणाली।
कंपनी के पास अब एक पेशेवर तकनीकी नवाचार टीम और पेशेवर बिक्री के बाद के कर्मचारी हैं। कंपनी का उत्पादन संयंत्र लगभग 18,000 वर्ग मीटर के क्षेत्र को कवर करता है,कई पेशेवर और उन्नत सीएनसी और स्वचालित उत्पादन उपकरण है, और कई व्यावसायिक प्रमाण पत्र और पेटेंट प्राप्त किए हैं।
कंपनी के पास एक पेशेवर विदेश व्यापार टीम है और विभिन्न क्षेत्रों के साथ व्यापार सहयोग है। Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
उत्पाद का वर्णन
एल्यूमीनियम एम्बेडेड फिनेड ट्यूब में एल्यूमीनियम फिनेड स्ट्रिप होती है जो यांत्रिक रूप से ट्यूब की दीवार में एम्बेडेड होती है।एम्बेडिंग प्रक्रिया उपकरण है कि पहले बाहर व्यास ट्यूबों में एक ग्रूव ploughs द्वारा नियंत्रित किया जाता है, फिर पंखुड़ी के आधार को खाई में ले जाता है और अंत में पंखुड़ी के आधार पर बंद खाई को रोल करके पंखुड़ी को अपने स्थान पर लॉक करता है।यह मजबूत यांत्रिक बंधन कंपन और निरंतर थर्मल चक्र के लिए खड़ा है और एल्यूमीनियम एल-फुट फिनड ट्यूबों के लिए बहुत अधिक तापमान का सामना कर सकते हैंसामान्य पंखुड़ी के बीच की दूरी ट्यूब की लंबाई के प्रति इंच 10 पंखुड़ी होती है। यह भिन्न हो सकती है।
G पंख वाली नली निर्माण प्रक्रिया
आधार नली में एक हेलिकल ग्रूव का निर्माण किया जाता है, जिसमें सामग्री को स्थानांतरित किया जाता है और पंख को तनाव के तहत ग्रूव में घुमाया जाता है, जिसके बाद पंख की जड़ को नली में लॉक करने के लिए स्थानांतरित सामग्री को वापस भर दिया जाता है।
पंख सामग्रीः एल्यूमीनियम आधार
ट्यूब सामग्रीःकोई भी आसानी से मशीनीकृत सामग्री
G पंख वाली नली लाभ
उच्च पंख स्थिरता, उत्कृष्ट गर्मी हस्तांतरण, उच्च परिचालन तापमान।
पंखुड़ी/ट्यूब की दीवार का संपर्क सेटिंग के कारण स्थिर है और 450°C तक की दीवार तापमान का उपयोग करना संभव बनाता है।
पंखुड़ी अपनी पूरी लंबाई में लगी होती है और इसलिए आंशिक रूप से उखाड़ लिया गया हो तो भी वह ढीली नहीं होती।
इस प्रकार की पंख वाली नली प्रभावीता/लागत अनुपात के लिए इष्टतम विकल्पों में से एक है।
G पंख वाली नली विनिर्देश
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 19~51 (मिमी) | ३/८~२ |
| ट्यूब वॉल थक | 2.11~3.5 मिमी | 00.083 ¢ ~ 0.138 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~0.5 (मिमी) | 0.012~0.02 |
| पंखुड़ी की ऊंचाई | 10~16 (मिमी) | 0.394~0.63 |
| फिन पिच | 100~433 एफपीएम | 3~11 एफपीआई |
| पंखुड़ी का प्रकार | जी | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू | 400°C | |
| तापमान | ||
| सेवा का प्रकार | उच्च तापमान | |
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब क्या है?
पंख वाले ट्यूब हीट एक्सचेंजर्स के मुख्य घटक हैं। वे ट्यूबों की एक श्रृंखला हैं जहां बाहरी तरल पदार्थ के साथ संपर्क क्षेत्र को बढ़ाने के लिए पंखों को बाहर से जोड़ा गया है,गर्मी का आदान-प्रदान करने के लिए और ट्यूब के अंदर द्रव और ट्यूब के बाहर द्रव के बीच.
2.फाइन ट्यूब्स उत्पादों का प्रयोग कहाँ किया जाता है?
हमारे मुख्य बाजारों में एयरोस्पेस, तेल और गैस, परमाणु, बिजली उत्पादन, रासायनिक प्रक्रिया और चिकित्सा उपकरण उद्योग शामिल हैं।हालांकि हम उभरते क्षेत्रों जैसे कि निर्जलीकरण के लिए भी उत्पाद विकसित कर रहे हैं।, भूतापीय ऊर्जा, खेल और ऑटोमोबाइल उद्योग। हम लगातार नवाचार कर रहे हैं,इसलिए यदि आपको अन्य अनुप्रयोगों के लिए ट्यूबिंग की आवश्यकता है तो कृपया संपर्क करें और हम आपकी आवश्यकताओं पर चर्चा करने में प्रसन्न होंगे.
3.'जी' फिन ट्यूब या एम्बेडेड फिन ट्यूब क्या है?
जैसा कि नाम से पता चलता है, एम्बेडेड फिन ट्यूब या जी फिन ट्यूब एक विस्तारित सतह फिन ट्यूब है जहां पंखों को बाहरी रूप से बेस ट्यूबों पर लगाया जाता है।एक ग्रूव आधार ट्यूब पर लगातार बनाया जाता है और फिन किनारे ग्रूव में डाला जाता हैपंखुड़ी को ग्रिव में डालने के बाद रोलर्स का उपयोग ग्रिव को वापस भरने के लिए किया जाता है और फिर पंखुड़ी को बेस ट्यूब में मजबूती से एम्बेडेड किया जाता है।
एम्बेडिंग या अधिक आम तौर पर फिन टू ट्यूब बॉन्ड टेस्ट के रूप में जाना जाता है की ताकत को एक पृथक फिन पर 3 किलोग्राम मुक्त वजन लटकाकर जांच की जाती है।यह सुनिश्चित करता है कि पंख सही ढंग से बेस ट्यूब में एम्बेडेड किया गया है.
4.'जी' फिन ट्यूब किससे बना है?
'जी' फिन ट्यूब या एम्बेडेड फिन ट्यूब दो मुख्य घटकों, बेस ट्यूब और फिन स्ट्रिप सामग्री से बने होते हैं। हम बेस ट्यूब और फिन सामग्री के निम्नलिखित संयोजनों में 'जी' फिन ट्यूब की आपूर्ति कर सकते हैंः
आधार ट्यूब सामग्रीः कार्बन स्टील, मिश्र धातु स्टील, हल्के स्टील, स्टेनलेस स्टील और ERW या सीमलेस प्रक्रिया द्वारा निर्मित ट्यूब।
5.'जी' फिन ट्यूब या एम्बेडेड फिन ट्यूब का प्रयोग कहाँ किया जाता है?
'जी' फिन ट्यूब या एम्बेडेड फिन ट्यूब मुख्य रूप से एयर फिन कूलर और कई अलग-अलग प्रकार के एयर-कूल्ड रेडिएटर में उपयोग किए जाते हैं।इन प्रकार के 'जी' फिन ट्यूब मुख्य रूप से उन क्षेत्रों में आवेदन पाते हैं जहां गर्मी हस्तांतरण के लिए तापमान थोड़ी अधिक सीमा में हैएम्बेडेड फिन ट्यूब का उपयोग मुख्यतः उच्च तापमान वाले स्थानों में किया जाता है और जहां कार्य वातावरण बेस ट्यूब के लिए अपेक्षाकृत कम संक्षारक होता है।
जिन मुख्य उद्योगों में 'जी' फिन ट्यूबों को सेवा मिलती है, वे प्रक्रिया रसायन संयंत्र, रिफाइनरी, गैस प्रसंस्करण संयंत्र, इस्पात संयंत्र, बिजली संयंत्र, उर्वरक विनिर्माण संयंत्र आदि हैं।
6.आप गुणवत्तापूर्ण उत्पाद कैसे सुनिश्चित करते हैं?
हम हमेशा गुणवत्ता को ग्राहकों के लिए सबसे महत्वपूर्ण चीज के रूप में रखते हैं, और हम कच्चे माल के निरीक्षण, उत्पादन की जांच से लेकर पानी के दबाव परीक्षण और शक्ति परीक्षण तक गुणवत्ता को नियंत्रित करते हैं।तीसरे पक्ष को भी जाँच करने के लिए अधिकृत किया जा सकता हैनंगे ट्यूब और पट्टी के लिए निरीक्षण रिपोर्ट आ रही है।
नंगे ट्यूब के लिए मिल परीक्षण प्रमाणन
पंख के लिए मिल परीक्षण प्रमाणन
