| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 ≥1 Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम |

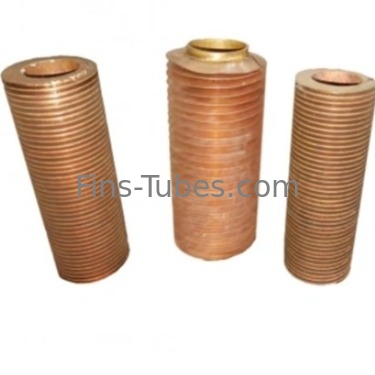

DELLOK ASME कॉपर-एल्यूमीनियम एक्सट्रूडेड फिन हीट कूलर फिन ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू करते हैं. पाइप के प्रत्येक बैच का नमूना लिया जाता है और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
उत्पाद का वर्णन:
मानक ग्रेड एल्यूमीनियम या तांबे से बना, प्रदान किया एक्सट्रूडेडएल्यूमीनियम फिन ट्यूबइन ट्यूबों के पंखों के भाग के चिकनी डिजाइन ने उनकी सफाई प्रक्रिया को सरल बना दिया है।उनके पंखों की एनोडाइज्ड सतह परिष्करण जंग के खिलाफ एक आदर्श बाधा के रूप में कार्य करता हैये पंखुड़ी ट्यूब थर्मल सदमे से पूरी तरह से सुरक्षित हैं, आवश्यक गर्मी हस्तांतरण सतह है, यांत्रिक सदमे का सामना कर सकते हैं और उत्कृष्ट थर्मल प्रदर्शन प्रदान करते हैं।विरोधी जंग डिजाइन के साथ विशेषता, ये एक्सट्रूडेड एल्यूमीनियम फिन ट्यूब उच्च तापमान, संक्षारण प्रवण कार्य वातावरण और अत्यधिक दबाव का सामना कर सकते हैं। ये लंबे समय तक कार्यात्मक रहते हैं।
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:
पंखुड़ियों को एक चिकनी मोटी दीवार वाली खोखली खाली ट्यूब से कोर ट्यूब पर स्लाइड किया जाता है। तीन मल्टी-स्पिंडल डिस्क पैक खोखले खाली ट्यूब को हेलिकल उच्च पंखुड़ियों में बाहर निकालते हैं।
इस प्रक्रिया के दौरान खोखले खाली ट्यूब का आंतरिक व्यास कम किया जाता है और साथ ही कोर ट्यूब पर दबाया जाता है।
पंख सामग्रीः एल्यूमीनियम/कूपर।
कोर ट्यूब सामग्रीः कार्बन स्टील/ कार्बन/ मिश्र धातु स्टील/ स्टेनलेस स्टील/ निकल मिश्र धातु/ तांबा/ तांबा मिश्र धातु/ टाइटेनियम
100% फिन-टू-ट्यूब बॉन्ड असाधारण दक्षता और दीर्घायु प्रदान करता है।
बेस ट्यूब पर उत्कृष्ट संक्षारण सुरक्षा।
पंखों को विकृत किए बिना उच्च दबाव वाले जल जेट से साफ करना आसान है।
चूंकि बाहरी आस्तीन निरंतर है, इसलिए ट्यूब और पंखों के बीच कोई गैल्वानिक जंग नहीं है।
बाहरी और आंतरिक ट्यूबों का बंधन थर्मल तनाव के कारण एल्यूमीनियम के साथ संपर्क खोने के जोखिम को समाप्त करता है और पंख कंपन प्रतिरोधी होते हैं।
इकाई के जीवन के लिए उच्च गर्मी हस्तांतरण प्रदर्शन।
एक्सट्रूडेड फिनेड ट्यूब आमतौर पर 325 डिग्री सेल्सियस तक के तापमान वाले अनुप्रयोगों में उपयोग किए जाते हैं।
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
अधिकतम कार्य तापमानः 300 °C
वायुमंडलीय संक्षारण प्रतिरोधः ठीक है
यांत्रिक प्रतिरोध: खराब
पंख सामग्री: तांबा, एल्यूमीनियम
बेस ट्यूब सामग्रीः कोई भी उपलब्ध सामग्री, जैसे कार्बन स्टील ट्यूब, A179, A192, A210, स्टेनलेस ट्यूब A269/A213 T5 T11 T22 304 316
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
एयर कूलर,एयर प्रीहीटर,चार्ज एयर कूलर,कंडेनसर,इवेपरेटर,फ्लुइड कूलर,गैस कूलर,ऑयल कूलर,रेडिएटर,रिफ्रिजरेशन,स्टीम टू एयरहीट एक्सचेंजरआदि।
एक्सट्रूडेड एल्यूमीनियम ट्यूबविनिर्देश
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडः | |
| अलू.1100अलू.1060, Alu. 6063) | ||
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः TP304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडः | ||
| UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338 | ||
| Gr2) | ||
| प्रयुक्त तापमान | 300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded finned ट्यूब, भी कहा जाता है [अंतर्निहित finned ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
अक्सर पूछे जाने वाले प्रश्न
1फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो मेटलिक फिन ट्यूब भी कहा जाता है) और बिमेटलिक ट्यूब (कॉम्पोसिट एक्सट्रूडेड फिन ट्यूब) .
4पंखुड़ी सामग्री के रूप में एल्यूमीनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
