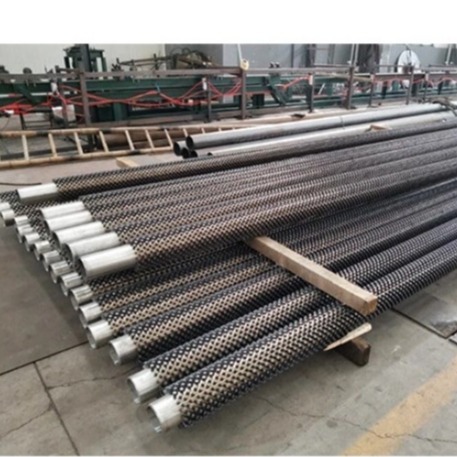

क्योंकि उनकी सापेक्ष आसान सफाई, studded tubes or nail head pipes are used in furnaces and fired heaters as an alternative to high frequency welded finned tubes wherever the process application is such that heavy fouling of the external surface may occur.
स्टडों को पाइप के परिधि के चारों ओर विद्युत प्रतिरोध वेल्डिंग द्वारा पारस्परिक रूप से विपरीत जोड़े में संलग्न किया जाता है ताकि शक्ति और गर्मी प्रवाह के लिए एक उच्च अखंडता बंधन सुनिश्चित किया जा सके। स्टड व्यास,ऊंचाई और पिच व्यक्तिगत आधार पर निर्दिष्ट किया जा सकता है.
वेल्डिंग परीक्षणों को निश्चित रूप से किया जाता है ताकि पाइप बंधन के लिए स्टड की प्रभावशीलता सुनिश्चित की जा सके।स्टफ्ड ट्यूबजब आवश्यक हो, तब किया जाता है। यदि अंततः उपकरण के प्रक्रिया प्रदर्शन को कम करने के लिए फोड़ा जाना चाहिए,स्टफ्ड सतह सामग्री को नुकसान के बिना शॉट ब्लास्टिंग द्वारा कुशलता से साफ किया जा सकता है.
स्टड और ट्यूब पर कनेक्ट करके एक विद्युत धारा लगाई जाती है और इस सर्किट में प्रतिरोध वेल्डिंग के लिए आवश्यक गर्मी उत्पन्न करता है।अधिकतम प्रतिरोध और इसलिए अधिकतम हीटिंग स्टड और ट्यूब के बीच इंटरफ़ेस पर होता हैअधिकतम ताप के बिंदु पर स्टड और ट्यूब को एक साथ फोर्ज करने के लिए विभिन्न प्रकार के टूलींग द्वारा दबाव लगाया जाता है।ये प्रतिरोध वेल्डिंग प्रक्रियाएं ट्यूब में गर्मी प्रभावित क्षेत्र (HAZ) को कम करते हुए स्टड और ट्यूब के बीच एक मजबूत धातु विज्ञान बंधन का उत्पादन करती हैंपंख और ट्यूब को एक साथ फोर्ज करने के लिए दबाव का उपयोग वेल्ड बनाने के लिए आवश्यक गर्मी इनपुट को कम करने में मदद करता है।इस उत्पाद का उपयोग पेट्रोलियम रिफाइनरियों में बहुत उच्च दबाव और तापमान के तहत फायर हीटर में किया जाता है।.
कटा हुआट्यूब(स्टेनलेस स्टील वेल्डेड ट्यूब) निर्माण प्रक्रिया:
स्टड पूरी तरह से स्वचालित रूप से प्रतिरोध वेल्डिंग द्वारा ट्यूबों पर वेल्डेड होते हैं।
कटा हुआट्यूब(वेल्डेड स्टेनलेस ट्यूब)लाभ:
ट्यूब के सतह क्षेत्र को बढ़ाने और गर्मी / संक्षारक वातावरण के प्रत्यक्ष संपर्क से ट्यूब की सतह की रक्षा करने के लिए।
स्टडिंग से इन प्रक्रियाओं में उपयोग किए जाने वाले नंगे पाइपों की मात्रा कम हो जाती है। एक स्टड पाइप का हीट ट्रांसफर सतह 4 से 10 नंगे पाइपों की सतह के बराबर है।
स्टड ट्यूबों का उपयोग प्रक्रियाओं/अनुप्रयोगों के लिए आदर्श है, जहां कठोर वातावरण में गंदे ईंधन का उपयोग किया जाता है।
कटा हुआट्यूब(काला वेल्डेड पाइप)पीगुण:
पहनने के प्रतिरोधी डिजाइन
ऊष्मा हस्तांतरण क्षमता
कटा हुआट्यूब(वेल्ड जस्ती पाइप) आवेदन:
बॉयलर, सुपर हीटर, गैस फर्नेस बर्नर, हीट एक्सचेंज उपकरण, रासायनिक उपकरण, पेट्रोकेमिकल उद्योग के हीट रिकवरी, कन्वेक्शन ओवन के क्षेत्रों में,रासायनिक प्रसंस्करण के लिए वैक्यूम जनरेटर, आदि. बॉयलर स्टड ट्यूब, सुपर हीटर स्टड ट्यूब, गैस भट्ठी बर्नर स्टड ट्यूब।
कटा हुआट्यूब(फिन ट्यूब) विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 25~273 (मिमी) | 1~10 (एनपीएस) |
| ट्यूब वॉल थक | 3.5~28.6 (मिमी) | 0.14~1.1 |
| ट्यूब की लंबाई | ≤25,000 (मिमी) | ≤ 82 फीट |
| स्टड थक | 6 से 25.4 (मिमी) | 0.23~1 |
| स्टड ऊंचाई | 10~35 (मिमी) | 0.4~1.38 |
| स्टड पिच | 8~30 (मिमी) | 0.3~1.2 |
| स्टड प्रकार | बेलनाकार, अण्डाकार, लेंस प्रकार | |
| ट्यूब की सतह के कोण पर स्टड | ऊर्ध्वाधर या कोणीय | |
| सामग्री संयोजन | ||
| स्टड सामग्री | सी.एस. (सबसे आम ग्रेडः Q235B) | |
| एस.एस. (सबसे आम ग्रेड एआईएसआई 304, 316, 409, 410, 321,347 हैं) | ||
| ए.एस. | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A106 Gr.B) | |
| एस.एस. (सबसे आम ग्रेड टीपी 304 हैं,316, 321, 347) | ||
| ए.एस. (सबसे आम ग्रेड टी/पी5 हैं,9,11,22,91) | ||
| सेवा का प्रकार | उच्च तापमान | |
उत्पाद श्रेणियाँ:स्टफ्ड ट्यूब
स्टूडेड ट्यूब
पेट्रोकेमिकल उद्योग में हीट ट्रांसफर के लिए पंख वाले ट्यूबों के स्थान पर स्टड ट्यूबों का प्रयोग किया जाता है।आमतौर पर गर्म हीटर और बॉयलरों में जहां सतह बहुत संक्षारक वातावरण के संपर्क में होती है और जहां बहुत गंदे सड़न के गठन के लिए लगातार या आक्रामक सफाई की आवश्यकता होती है.
विनिर्माण प्रक्रिया
स्टड स्वचालित रूप से विद्युत प्रतिरोध वेल्डिंग मशीन द्वारा ट्यूब पर वेल्डेड होते हैं। वेल्डिंग प्रक्रिया पीएलसी कार्यक्रम, स्टेपिंग मोटर, इंडेक्सिंग ब्रेक मोटर द्वारा नियंत्रित की जाती है।सभी वेल्डिंग मापदंडों जैसे कि studs की संख्या, पिच, मुआवजा गुणांक आदि मानव मशीन इंटरफ़ेस ((HMI) के माध्यम से इनपुट होते हैं, प्रक्रिया आवश्यकताओं के अनुसार सेटिंग्स द्वारा उत्पाद की गुणवत्ता की गारंटी दी जा सकती है।
स्वचालित स्टड फीडर को हमारे इंजीनियरों द्वारा विकसित किया गया है जो विस्तारित सतह के निर्माण में हमारे व्यापक अनुभव और बाजार में उपलब्ध सबसे आधुनिक नियंत्रण प्रौद्योगिकी दोनों को जोड़ते हैं।प्रौद्योगिकी ने हमें अधिक कुशल उत्पादन और लगातार वेल्डिंग गुणवत्ता के साथ लाभान्वित किया है.
आवेदन
मर्फी के स्टड ट्यूब आम तौर पर संवहन खंडों और बॉयलरों में स्थापित होते हैं जहां सतह गंदे धुआं गैस के गंभीर ऑपरेटिंग मामले के संपर्क में होती है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)के बारे में कटा हुआट्यूब:
1.स्टड ट्यूब क्या है?
स्टड ट्यूब धातु ट्यूबों का एक प्रकार है। इन ट्यूबों में धातु ट्यूब पर वेल्डेड स्टड होते हैं।
इन स्टॉप्स को ट्यूब की पूरी लंबाई में एक विशिष्ट संरचना में व्यवस्थित किया जाता है।
इनका प्रयोग अक्सर बॉयलरों और रिफाइनरियों में किया जाता है। चूंकि इनका उपयोग ऊष्मा हस्तांतरण के लिए सतह के क्षेत्र को बढ़ाने के लिए किया जाता है, इसलिए इनका उपयोग पुनः ताप के लिए किया जाता है।
2.स्टड ट्यूब का उपयोग क्यों करें?
गर्मी विनिमय दक्षता नंगे पाइप की 2-3 गुना के बराबर है।
विशेष रूप से भारी तेल, डीजल या अवशिष्ट तेल जलाने से उत्पन्न बहुत गंदे धुआं गैस के साथ ऑपरेटिंग केसों के लिए आसान सफाई।
ओवन ट्यूब में धुआं गैस के फिल्म गर्मी हस्तांतरण गुणांक को बढ़ाने के लिए।
गर्मी वसूली की प्रक्रिया में दक्षता में वृद्धि और प्रत्यक्ष लौ के प्रति शत्रुतापूर्ण वातावरण।
इन प्रक्रियाओं में उपयोग किए जाने वाले नंगे पाइपों की मात्रा को कम करें। (एक स्टड पाइप की गर्मी हस्तांतरण सतह 4 से 10 नंगे पाइपों की सतह के बराबर है।)स्टड पाइप के लिए आदर्श प्रक्रिया अनुप्रयोगों जहां गंदे ईंधन का उपयोग किया जाता है और तापमान और / या संक्षारण के मामले में कठोर वातावरण.
स्टड फिन ट्यूब एक मानक आवृत्ति विद्युत प्रतिरोध वेल्डेड स्टड प्रकार की सतह है। यह आम तौर पर कार्बन पर गोल कार्बन स्टड स्टड के साथ निर्मित होता है,मिश्र धातु या स्टेनलेस स्टील के ट्यूबों का व्यास 1 से.5 "से 12.75" के लिए
3.उच्च आवृत्ति वेल्डिंग के लिए महत्वपूर्ण कारक क्या हैं?
उच्च आवृत्ति वेल्डिंग को प्रभावित करने वाले चार सबसे महत्वपूर्ण कारक/प्रक्रिया मापदंड हैंः
विद्युत शक्ति
लागू दबाव
वेल्डिंग का समय
ठंडा होने का समय
इष्टतम प्रक्रिया मापदंडों का पता लगाना आपके विशिष्ट उपकरण, शामिल सामग्रियों और मोटाई और क्षेत्र सहित विशिष्ट ज्यामिति पर निर्भर करेगा।इष्टतम परिणाम प्राप्त करना अक्सर अनुभव से निर्देशित एक प्रयोगात्मक प्रक्रिया होती है. एक मार्गदर्शक नियम के रूप में, मोटी सामग्री और कम वेल्ड समय पर ध्यान केंद्रित आप की जरूरत है, मजबूत विद्युत शक्ति / एचएफ जनरेटर आप की जरूरत है.
4.उच्च आवृत्ति वेल्डिंग क्या है?
उच्च आवृत्ति वेल्डिंग (अक्सर संक्षिप्त एचएफ वेल्डिंग या आरएफ वेल्डिंग) एक विनिर्माण प्रक्रिया है जिसमें दो प्लास्टिक भागों को विद्युत चुम्बकीय क्षेत्र का उपयोग करके एक साथ वेल्ड किया जाता है।परिणामस्वरूप जोड़ा बहुत मजबूत हो सकता है, जो अक्सर जोड़े गए सामग्रियों की मूल ताकत के करीब होता है।कुछ परिदृश्यों में वेल्ड मूल सामग्री से भी अधिक मजबूत हो सकता है।
उच्च आवृत्ति वाले विद्युत चुम्बकीय क्षेत्र का उपयोग करके, सामग्री को गर्म किया जाता है और दोनों सामग्रियों को पिघलाने और एक साथ फ्यूज करने के लिए दबाव जोड़ा जाता है। कोई बाहरी दिल लागू नहीं किया जाता है।इसके बजाय गर्मी सामग्री के भीतर उत्पन्न होता हैशीतलन के दौरान (निरंतर दबाव में) सामग्री एक साथ पिघल जाती है और एक वेल्ड बन जाती है। इसके परिणामस्वरूप दोनों भागों के बीच एक बहुत मजबूत बंधन बनता है।
5.स्टड ट्यूब का प्रयोग कहाँ किया जाता है?
प्रसंस्करण उद्योगों में, आम तौर पर भट्टियों, गैस टरबाइनों,आग से गरम होने वाले हीटर और ओवन अनुप्रयोग जहां सतह बहुत संक्षारक वातावरण के संपर्क में है और जहां बहुत गंदे गैस प्रवाहों को लगातार या आक्रामक सफाई की आवश्यकता होती है.
6.आप अपनी गुणवत्ता को कैसे नियंत्रित करते हैं?
हम हमेशा गुणवत्ता को ग्राहकों के लिए सबसे महत्वपूर्ण चीज के रूप में रखते हैं, और हम कच्चे माल के निरीक्षण, उत्पादन की जांच से लेकर पानी के दबाव परीक्षण और शक्ति परीक्षण तक गुणवत्ता को नियंत्रित करते हैं।तीसरे पक्ष को भी जाँच करने के लिए अधिकृत किया जा सकता है.
नंगे ट्यूब और पट्टी के लिए निरीक्षण रिपोर्ट आ रही है।
नंगे ट्यूब के लिए मिल परीक्षण प्रमाणन
पंख के लिए मिल परीक्षण प्रमाणन
पंख वाले ट्यूब के लिए मिल परीक्षण प्रमाणन
पंख वाले ट्यूबों के आयाम और दृश्य निरीक्षण रिपोर्ट।
