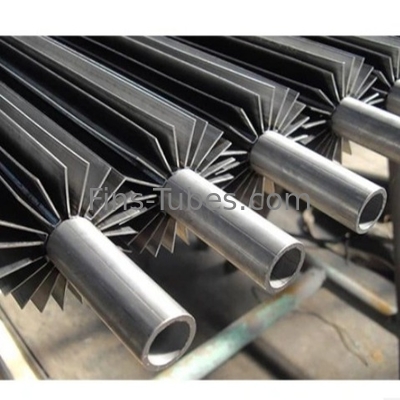

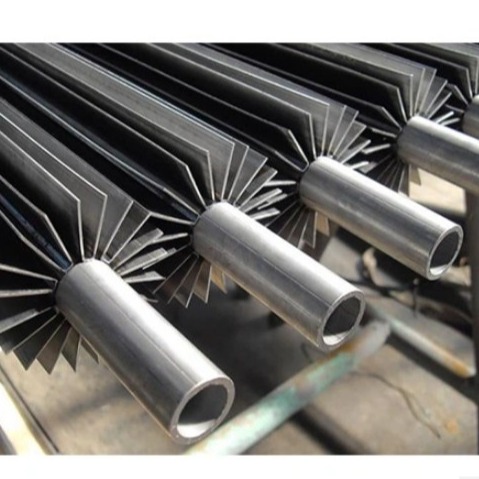

DELLOK उच्च आवृत्ति वेल्डेड ब्राउन फिनट्यूब
हमारे बारे में
Dellok ((YONGHUI Radiating Pipe Manufacturing Co.,Ltd) की स्थापना 2002 में हुई थी, जो नानजिंग, चीन में स्थित है। हम हार्बिन एयर कंडीशनिंग CO., LTD में शामिल हुए।2022 में और चीन में सबसे पेशेवर उद्योग निर्माता बन गया. विकास के कई वर्षों के बाद, कंपनी अब 66 मिलियन युआन में अचल संपत्ति, 200 से अधिक कर्मचारियों, और 33 तकनीकी कर्मचारियों है। हम 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनों है,20 से अधिक की वार्षिक प्रसंस्करण क्षमता के साथऔर हमारे पास 5 ट्यूब-ड्राइंग उत्पादन लाइनें हैं; 47 फ्यूटोबे उत्पादन लाइनें, 1 अमेरिकी से आयातित उत्पादन लाइन के साथ McElroy के ब्रांड,12 मिलियन मीटर की वार्षिक उत्पादन क्षमता के साथ ऊपर.
गुणवत्ता ही विजेता की शाश्वत खोज का विषय है।
अनुदैर्ध्य पंख वाली नलीउत्पाद का वर्णन:
लोंगीटुडिनल फिन्डेड ट्यूब उच्च आवृत्ति प्रतिरोध वेल्डिंग फिन्स द्वारा ट्यूबों की लंबाई के साथ लोंगीटुडिनल दिशा में उत्पादन करता है।पंख पट्टी सामग्री विनिर्दिष्ट ट्यूब सामग्री के लिए मानक आवृत्ति प्रतिरोध वेल्डिंग के लिए संगत और उपयुक्त होना चाहिएपंख लगाने से पहले, पाइप की बाहरी सतह को ठीक से तैयार किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि पंख-ट्यूब वेल्ड ध्वनि है।पंख पट्टी को पहले यू के आकार की नहर में मोड़ दिया जाता है,ताकि यू के प्रत्येक पैर एक पंख होगानहरों को उपयुक्त लंबाई में काटा जाता है और ट्यूबों की लंबाई के साथ-साथ वेल्डेड प्रतिरोध के साथ उन्मुख किया जाता है। नहरों को जोड़े में वेल्ड किया जाता है,मोटे तौर पर विपरीत -- इसलिए पंखों की संख्या निर्दिष्ट हमेशा एक गुणक हो.
अनुदैर्ध्यफिन ट्यूब निर्माण प्रक्रिया:
अनुदैर्ध्य पंखुड़ीदार ट्यूबों को ट्यूब की लंबाई के साथ अनुदैर्ध्य दिशा में प्रतिरोध वेल्डिंग पंखुड़ियों द्वारा निर्मित किया जाता है। पंखुड़ी पट्टी को पहले यू के आकार की चैनल में बनाया जाता है,ऐसा कि यू के प्रत्येक पैर एक पंख का गठन होगा. नहरों को उचित लंबाई तक काटा जाता है और फिर ट्यूब की लंबाई के साथ-साथ प्रतिरोध को वेल्डेड किया जाता है। नहरों को जोड़े में वेल्डेड किया जाता है,चौड़ाई से विपरीत-इसलिए पंखों की संख्या हमेशा चार का गुणक होना चाहिए.
किसी दिए गए पाइप या ट्यूब के आकार के लिए, पाइप की लंबाई की इकाई प्रति वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त पंख ऊंचाई और पंखों की संख्या निर्दिष्ट करके प्राप्त किया जा सकता है।पंखों की अधिकतम संख्या ट्यूब के बाहरी व्यास पर निर्भर करती है ️ बड़ी ओडी ट्यूब में अधिक संख्या में पंख हो सकते हैं.
अनुदैर्ध्य फिन ट्यूब(कार्बन स्टील वेल्डेड पाइप)लाभ:
1अन्य साधारण वेल्डिंग हेलिकल फिना ट्यूबों की तुलना में अधिक कार्य जीवन।
2. बहुत सुरक्षित और ऊर्जा की बचत.
3चिपचिपा तरल पदार्थों के लिए गर्मी हस्तांतरण दरों को बढ़ाएं।
4छिद्रित पंखुड़ी प्रकार का उपयोग जब भी पंखुड़ी नहरों से तरल पदार्थ की निकासी में समस्या होती है।
5क्षैतिज हीट एक्सचेंजर में अनुदैर्ध्य पंखुड़ी ट्यूब का व्यापक रूप से प्रयोग किया जाता है।
ब्राउन फिन ट्यूबपीगुण:
कुशल अंतरिक्ष में गर्मी हस्तांतरण दक्षता में सुधार।
आवश्यक गर्मी हस्तांतरण सतहों पर स्थापना स्थान को कम करता है।
उपकरण की लागत को कम करें और उच्च परिचालन विश्वसनीयता रखें।
ट्यूब के किनारे दबाव में गिरावट कम हो जाती है और परिचालन लागत कम हो जाती है।
इस्पात ट्यूब की कठोरता में सुधार होता है और इस्पात ट्यूब का भूकंपीय प्रदर्शन में सुधार होता है।
गर्मी के हस्तांतरण को बढ़ाएं, प्रवाह प्रतिरोध और धातु की खपत को कम करें।
अनुदैर्ध्य पंख वाली नली(वेल्डेड स्टील पाइप) आवेदन:
अनुदैर्ध्य पंख वाले ट्यूब आम तौर पर पेट्रोकेमिकल उद्योग के लिए उपयोग किए जाते हैं विशेष रूप से उच्च तापमान, उच्च दबाव अनुप्रयोगों के लिए उपयुक्त हैं।
अनुदैर्ध्य पंख वाली नली विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 16~273 (मिमी) | 3/8~10 NPS |
| ट्यूब वॉल थक | 2.11~25.4 (मिमी) | 0.08~1 |
| ट्यूब की लंबाई | ≤12,000 (मिमी) | ≤ 39 फीट |
| Fin Thk | 1.0~1.5 (मिमी) | 0.04~0.06 |
| पंखुड़ी की ऊंचाई | 5~25 (मिमी) | 0.2~0.98 |
| फिन पिच | 1U~36U | |
| पंखुड़ी का प्रकार | ु ु ो ी/ल ु | |
| सामग्री संयोजन | ||
| पंख की सामग्री | सी.एस. (सबसे आम ग्रेडः Q235B) | |
| एस.एस. (सबसे आम ग्रेड एआईएसआई 304, 316, 409, 410, 321,347 हैं) | ||
| ए.एस. | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A106 Gr.B) | |
| एस.एस. (सबसे आम ग्रेड टीपी 304 हैं,316, 321, 347) | ||
| ए.एस. (सबसे आम ग्रेड टी/पी5 हैं,9,11,22,91) | ||
उत्पाद श्रेणियाँ:अनुदैर्ध्य पंख वाली नली
