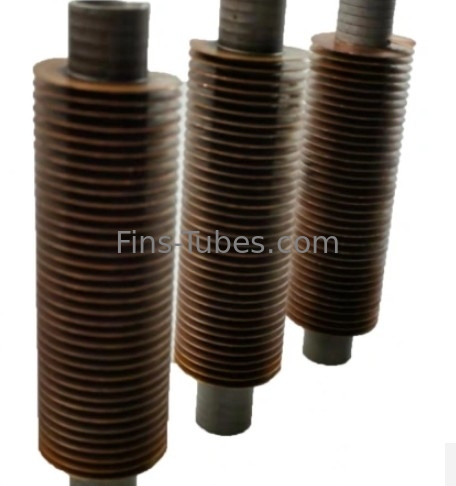

एक्सट्रूडेड फिन ट्यूबउत्पाद का वर्णन:
इस प्रकार के फिनड का उत्पादन एक बेस ट्यूब पर एक एल्यूमीनियम ट्यूब को धकेलने से किया जाता है। फिन को एल्यूमीनियम ट्यूब के बाहर से रोल किया जाता है और बाहरी ट्यूब को एक ही समय में बेस ट्यूब पर दबाया जाता है।उत्कृष्ट गर्मी हस्तांतरण के अलावा आधार जंग से उत्कृष्ट संरक्षित है.
अधिकतम कार्य तापमानः 285°C
पंख सामग्रीः एल्यूमीनियम
बेस ट्यूब सामग्रीः कोई सीमा नहीं
एक्सट्रूडेड और सेरेटेड फिन ट्यूब
उसी के समान निर्मितएक्सट्रूडेड फिन ट्यूबलेकिन पंख दागदार होते हैं। पहले से ही उत्कृष्ट गर्मी हस्तांतरण बढ़ेगा।
अधिकतम कार्य तापमानः 285°C
पंख सामग्रीः एल्यूमीनियम
बेस ट्यूब सामग्रीः कोई सीमा नहीं
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:
पंखुड़ियों को एक चिकनी मोटी दीवार वाली खोखली खाली ट्यूब से कोर ट्यूब पर स्लाइड किया जाता है। तीन मल्टी-स्पिंडल डिस्क पैक खोखले खाली ट्यूब को हेलिकल उच्च पंखुड़ियों में बाहर निकालते हैं।
इस प्रक्रिया के दौरान खोखले खाली ट्यूब का आंतरिक व्यास कम किया जाता है और साथ ही कोर ट्यूब पर दबाया जाता है।बाह्य परिधि में लोंगीटुडियल स्लॉट काट दिए जाते हैं जिनमें झुकते पंखुड़ियों के सिर होते हैं.
पंख सामग्रीः एल्यूमीनियम।
कोर ट्यूब सामग्रीः कार्बन स्टील/ कार्बन
मिश्र धातु इस्पात/स्टेनलेस स्टील/निकल मिश्र धातु/कापर/कापर मिश्र धातु/टाइटनियम
एक्सट्रूडेड फिन ट्यूब लाभ:
अपेक्षाकृत पतली दीवार वाले कोर ट्यूबों का प्रयोग किया जा सकता है।
उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन (100% ट्यूब और फिन के बीच संपर्क) ।
उत्कृष्ट वायुमंडलीय संक्षारण (कोर ट्यूब का पूर्ण कवरेज)
ट्यूब बंधन के लिए वायुरोधी पंख
मजबूत पंख यांत्रिक क्षति का प्रतिरोध करते हैं।
उच्च दबाव वाले पानी/भाप से साफ किया जा सकता है।
फिन संपर्कः यांत्रिक रूप से ठोस दबाए गए बंधन के साथ हस्तक्षेप फिट।
ट्यूब की दीवार का अधिकतम कार्य तापमानः
३०० डिग्री सेल्सियस
सेवा का प्रकार: मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण।
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
विनिर्माण प्रक्रिया:- ठंडे एक्सट्रूज़न
फिना टू ट्यूब बॉन्ड:- उत्कृष्ट
गर्मी हस्तांतरण दक्षता:- उत्कृष्ट
यांत्रिक प्रतिरोध:- उत्कृष्ट (इसलिए अन्य फिन ट्यूबों के विपरीत उच्च दबाव वाले जेट से अक्सर साफ किया जा सकता है। इस प्रकार डाउनटाइम को कम करना और समग्र जीवनकाल बढ़ाना)
संक्षारण संरक्षण:- बेस ट्यूब को उत्कृष्ट संक्षारण संरक्षण प्रदान करता है क्योंकि यह पूरी तरह से बेस ट्यूब को कवर करता है (नंगे छोरों को छोड़कर) ।
तापमान सीमा:- अधिकतम 300 डिग्री सेल्सियस तक
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
उच्च तापमान अनुप्रयोगों के लिए उच्च दक्षता वाले पंख जो आधार ट्यूब की पूर्ण और स्थायी वायुमंडलीय संक्षारण सुरक्षा प्रदान करते हैं। समकक्ष लागू पंख की तुलना में 40% से अधिक एल्यूमीनियम का उपयोग करना,विस्तारित पंखुड़ी बहुत मजबूत और यांत्रिक क्षति के लिए प्रतिरोधी है, जिससे पंखुड़ी वाले ट्यूबों को भाप या उच्च दबाव वाले पानी का उपयोग करके बिना क्षति के साफ किया जा सकता है
ऊपरी सीमांत तापमानः 300°C
एक्सट्रूडेड एल्यूमीनियम ट्यूब विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडः अलू.1100अलू.1060, Alu. 6063) |
|
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः TP304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडः UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) |
||
| टाइटेनियम (सबसे आम ग्रेडः B338 Gr2) |
||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ:एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded finned ट्यूब, भी कहा जाता है [अंतर्निहित finned ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
दएक्सट्रूडेड फिन ट्यूबएक बिमेटलिक ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रेल से अस्तरित किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2.पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3.एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो मेटलिक फिन ट्यूब भी कहा जाता है) और बिमेटलिक ट्यूब (कॉम्पोसिट एक्सट्रूडेड फिन ट्यूब) .
4.पंखुड़ी सामग्री के रूप में एल्युमिनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
5.बाहर निकाले गए पंखुड़ी ट्यूबों का प्रयोग कहाँ किया जाता है?
एक्सट्रूडेड फिन ट्यूब का व्यापक रूप से रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग में उपयोग किया जाता हैः
हवा से ठंडा कंडेनसर
उत्पादों के लिए हवा से ठंडा कूलर
गैस कूलर
गैस हीटर
6.आप गुणवत्तापूर्ण उत्पाद कैसे सुनिश्चित करते हैं?
हम उद्योग मानकों जैसे ASME, नेशनल बोर्ड ऑफ बॉयलर्स एंड प्रेशर वेसल औरहमारी गुणवत्ता प्रणाली हमारे गुणवत्ता नियंत्रण विभाग द्वारा प्रलेखित, लेखा परीक्षित और लागू की जाती है।
