| ब्रांड नाम: | DELLOK |
| मॉडल संख्या: | एचएफडब्ल्यू |
| न्यूनतम आदेश मात्रा: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| प्रसव का समय: | 15 दिनों के भीतर |
| भुगतान की शर्तें: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

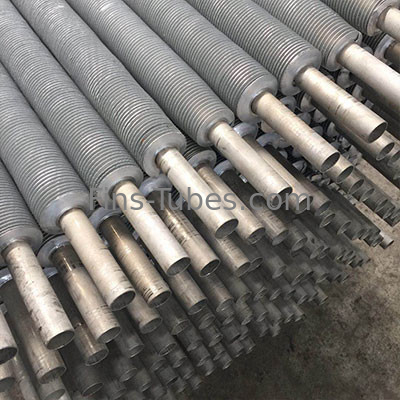

शीत खींच गर्मी एक्सचेंजर A179 कार्बन स्टील सीमलेस ट्यूब
|
सामान्य एचएफ वेल्डिंग उत्पादन क्षमता |
एचएफ वेल्डिंग फिन ट्यूब के सामान्य विनिर्देश |
|
वेल्डिंग सुविधाः 4 फिनिंग मशीनें; दैनिक उत्पादन क्षमता 40 टन तक; एचएफडब्ल्यू फिन प्रकारः ठोस सादा और दागदार। |
ट्यूब ओडीः 19 मिमी मिन. ट्यूब की लंबाई: अधिकतम 18 मीटर। पंख ऊंचाईः अधिकतम 32 मिमी। पंखुड़ी मोटाईः 0.8 मिमी मिनट पंखुड़ी की दूरीः ठोस पंखुड़ियों के लिए न्यूनतम 4 मिमी और दागदार पंखुड़ियों के लिए न्यूनतम 3.3 मिमी। |
परिचय:
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल स्टील फिन ट्यूब का व्यापक रूप से बॉयलर धुआं गैस से अपशिष्ट गर्मी की वसूली में उपयोग किया जाता है।पंख पट्टी लगातार वेल्डेड और एक पॉलिश नंगे ट्यूब पर सर्पिल घुमावदार हैऔर ट्यूब और पंख उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके एक साथ बंधे होते हैं।वे सभी बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर पानी में घुलनशील गोली के रूप में लुप्तप्राय संक्षारण अवरोधक (VCI) हैंइसके सूट विभिन्न क्षेत्र जैसे उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल फिन ट्यूब व्यापक रूप से फायर हीटर, हीट एक्सचेंजर, बॉयलर, इकोनॉमाइज़र, प्री-हीटर, कूलर, हीट पाइप में लागू होते हैं।हीटर आदि....
हम दोनों ठोस सादा और दागदार हेलिकल वेल्डेड स्टील फिनड ट्यूब का उत्पादन करते हैं. और यह भी, सभी सर्पिल वेल्डिंग ट्यूब फिन ट्यूब के बीच में या अंत में झुक सकता है, हम इसे हेयरपिन ट्यूब कहते हैं.
जाँचः
दृश्य जाँचः
पंखों के गैर वेल्डेड भाग, पंखों के क्षतिग्रस्त होने के बाद, तांबे का प्रदूषण, आंसू, लपेट आदि...
आयाम जाँचः
पंखुड़ी की ऊँचाई, पंखुड़ी के बीच की दूरी, पंखुड़ी की झुकाव, पंखुड़ी का लहराना, पंखुड़ी वाले और बिना पंखुड़ी वाले भाग की लंबाई आदि...
झुकने की जाँचः
अंडाकारता, मोटाई और क्षेत्रफल में कमी।
ट्यूब अंत समाप्तिः
बेवल @ (30°~35°)
बेवल रूट का आकार
0.5 मिमी ~ 1.5 मिमी
विनिर्देशः
पंख और ट्यूब सामग्री की एक विस्तृत श्रृंखला के संयोजन उपलब्ध हैं।
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
|
कोर ट्यूब सामग्री |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, स्टेनलेस स्टील आदि |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192, SA179, SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, आदि।
|
|
पंखों की सामग्री |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, स्टेनलेस स्टील आदि |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, आदि |
आयाम डेटा शीट हम आपूर्ति कर सकते हैं।
|
ठोस हेलिकल स्टील फिन ट्यूब निर्माण रेंज |
ठोस पंख ((मिमी) |
दागदार पंख |
||
|
मिन |
अधिकतम |
मिन |
अधिकतम |
|
|
ट्यूब ओडी ((मिमी) |
19 |
219 |
19 |
219 |
|
पंखुड़ी की ऊँचाई ((मिमी) |
8 |
26 |
8 |
32 |
|
पंख मोटाई ((मिमी) |
0.8 |
2.8 |
1 |
1.6 |
|
पंखुड़ी घनत्व ((मिमी) |
4 ((250 एफपीएम) |
20 |
3.3 ((303FPM) |
20 |
|
ट्यूब की लंबाई ((मिमी) |
नहीं |
18000 |
नहीं |
18000 |
|
अतिरिक्त आपूर्ति दायराः (1) 2 ट्यूबों के जोड़ के लिए ट्यूब स्वैगिंग प्रक्रिया। (2) स्पेसर रिंग (सामग्रीः स्टील) उपलब्ध हैं। (3) एक तरफ ठोस सादा पंख हैं और दूसरा पंखदार पंख हैं, एक ही ट्यूब पर 2 पंख प्रकार। |
||||
