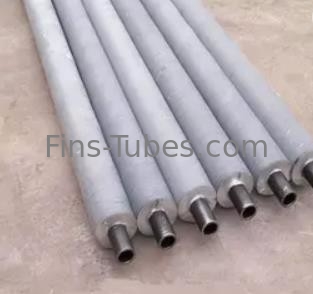

शीत खींचने सीमलेस कार्बन स्टील A179 एक्सट्रूडेड फिन ट्यूब
A213 T22, OD1''X 54' लंबाई X 10FPI X Alu 1100 फिन्स, एक्सट्रूडेड हाई फिन्स कूलिंग ट्यूब
ट्यूब का प्रकारःसीमलेस (कोल्ड ड्रॉ)
अंतःसादा अंत या कंक्रीट अंत।
सतह संरक्षण: काली पेंटिंग, विरोधी जंग तेल या लेक।
परिचय:
एक चिकनी कोर ट्यूब एक एल्यूमीनियम आस्तीन में डाला जाता है और फिर पंख एल्यूमीनियम आस्तीन से बाहर निकाले जाते हैं। पंख ठोस सादा या 12, 16 या 24 खंडों में या आपके डिजाइन के रूप में दागदार होते हैं।और दोनों सादे Apr के साथ समाप्त होता है. 10 मिमी से 50 मिमी और बीच में अंतराल (अनफिनड सेक्शन) सभी सामान जस्ता या एल्यूमीनियम होंगे जो सतह पर एक इलेक्ट्रो स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू किया गया है। इसके अलावा,हम ट्यूब सपोर्ट बॉक्स प्रदान करते हैं, क्लैंप या स्पेसर बॉक्स ((सामग्रीः एल्यूमीनियम, जिंक या स्टेनलेस स्टील) ।
अनुप्रयोग:
आम आवेदन फाइलें इस प्रकार हैंः
विद्युत संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (विद्युत, परमाणु, थर्मल और भूतापीय ऊर्जा संयंत्र);
उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
खाद्य प्रसंस्करण और प्रशीतन उद्योग;
प्राकृतिक गैस उपचार;
|
एक्सट्रूडेड फिन ट्यूबों के सामान्य विनिर्देश |
|
ट्यूब ओडीः 12 मिमी मिन ~ 50.8 मिमी ((2'') अधिकतम। |
|
ट्यूब की लंबाई: अधिकतम 18 मीटर। |
|
पंख ऊंचाईः अधिकतम 16.5 मिमी। |
|
पंख की मोटाई: लगभग 0.4mm/0.5mm/0.6mm |
|
फिन पिचः 1.5 मिमी मिन. |
|
सामान्य एक्सट्रूज़न उत्पादन क्षमता |
|
एक्सट्रूज़न सुविधा: 10 फिनिंग मशीनें। |
|
दैनिक क्षमता 3000 मीटर तक। |
|
एक्सट्रूडेड फिन्स का प्रकारः ठोस सादा और दागदार।
|
विनिर्देशः
एक्सट्रूडेड बिमेटलिक फिनटेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त है।
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
|
कोर ट्यूब सामग्री |
किसी भी धातु सामग्री, जैसे कार्बन स्टील, कम मिश्र धातु स्टील, |
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B |
|
पंखों की सामग्री |
1एल्यूमीनियम मिश्र धातु |
1. एल्यूमीनियम ((अलू.1100अलु.1060,अलू.6063) |
|
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
|
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11, 12 |
|
3/4 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11, 12 |
|
1 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11 |
|
एक चौथाई |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, |
|
1 1/2 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11 |
|
एक चौथाई |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10 |
|
2 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10 |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|||
