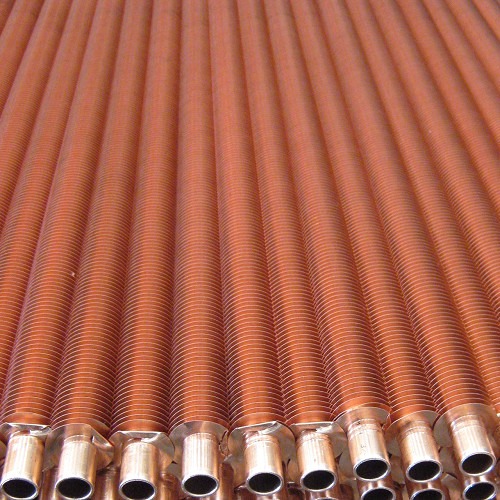

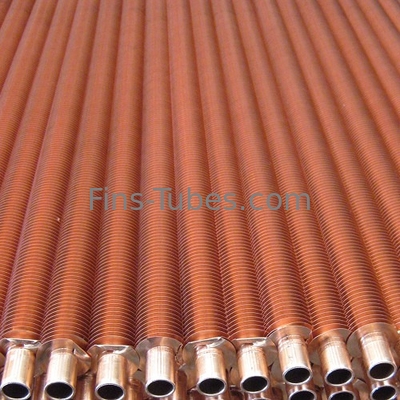

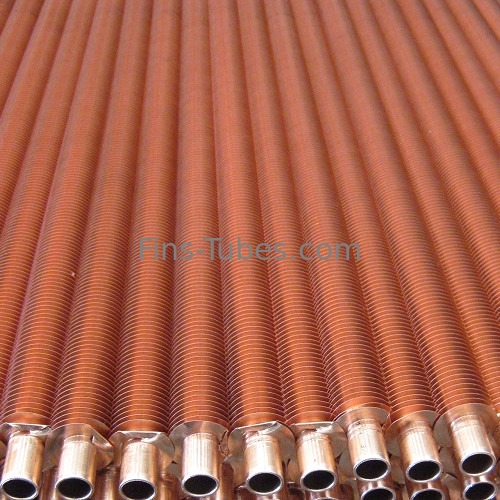

TP316L एम्बेडेड फिन ट्यूब
A213 TP316 / TP316L स्टेनलेस स्टील ट्यूब, OD1.5' X 11FPI एम्बेडेड कूपर फिन ट्यूब
एएसटीएम ए 213 / ए 213 एमः सीमलेस फेरीटिक और ऑस्टेनिटिक एलॉय-स्टील बॉयलर, सुपरहीटर और हीट-एक्सचेंजर ट्यूब
अधिक विनिर्देशः ASTM A/ASME SA213/A249/A269/A312 आदि
|
उत्पाद का विवरण |
|
|
सामग्रीः |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, |
|
ट्यूब का विवरण: |
ट्यूब ओडीः 50.8 मिमी ((2'') अधिकतम। |
|
ट्यूब की लंबाईः अधिकतम 18,000 मिमी। |
|
|
पंख ऊंचाईः अधिकतम 16.5 मिमी। |
|
|
पंख मोटाईः आम तौर पर 0.4mm ~ 0.6mm |
|
|
फिन पिचः 2.1 मिमी (12FPI) मिन. |
|
|
उत्पादन क्षमताः |
दैनिक क्षमता 3500 मीटर तक। |
विनिर्माण प्रक्रिया
एल्यूमीनियम फिन स्ट्रिप तनाव घाव है और एक खाई में रखा ट्यूब में कटौती की है।
G फिन फ्लोटेड गहराईः
लगभग 0.4 मिमी।
सतह संरक्षण:
जस्ता या एल्यूमीनियम धातुकृत विद्युत छिड़काव चाप प्रणाली कोटिंग द्वारा लागू।
स्वीकृति मानदंड:
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या डिलीवरी की शर्तें।
सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)
वितरण की शर्त:
ट्यूब के छोर वर्ग कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा उड़ाया साफ, बाहर G-Fin एम्बेडेड फिनड ट्यूब के दोनों छोरों पर लेप के साथ लेपित कर रहे हैं।
महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सुखाने वाले पदार्थ डाले जाते हैं।
अनुप्रयोग:
आम आवेदन क्षेत्र हैंः
बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय बिजली संयंत्र);
उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
खाद्य प्रसंस्करण और प्रशीतन उद्योग;
प्राकृतिक गैस उपचार;
विनिर्देशः
ग्रूवेड जी प्रकार के फिनेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त होते हैं।
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
|
कोर ट्यूब सामग्री |
कार्बन स्टील, ओ-एलॉय स्टील, स्टेनलेस स्टील, पीतल, तांबा, कपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु। |
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी 304/304 एल, टीपी 316/टीपी 316 एल/316 टीआई, A789 S31803/S2205 आदि... 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
|
पंखों की सामग्री |
1. एल्यूमीनियम 2- तांबा। |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। |
|
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
|
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|||
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक कार्यशाला है, जिसमें 5 फिनिंग मशीनें शामिल हैं, दैनिक क्षमता 3,500 मीटर तक है।
ग्रूवेड जी प्रकार की फिनिंग मशीनों को स्वयं डिजाइन और इकट्ठा किया जाता है और हम आपको फिनिंग मशीन और सभी सामान आदि की पेशकश कर सकते हैं...
ग्रिव्ड फिन ट्यूबों के निर्माण के संपर्क को 350°C तक के उच्च दीवार तापमान के लिए डिज़ाइन किया गया है।
