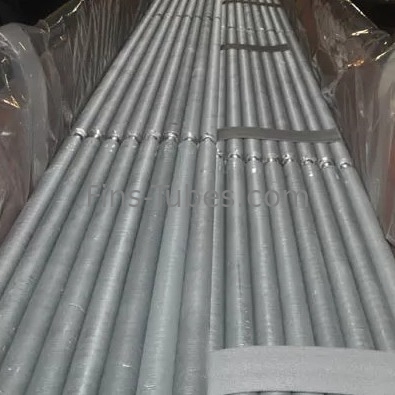

स्टील फ्रेम ग्रूवेड जी प्रकार H14 ऊंचाई 16 मिमी एल्यूमीनियम फिनड ट्यूब
एल्यूमीनियम 1060 H14 उच्च पंख वाले एम्बेडेड एल्यूमीनियम पंख वाले ट्यूब
त्वरित विवरणः
हमारे पास जी फिन फिनिंग मशीनों के 7 सेट हैं और दैनिक क्षमता 5000 मीटर तक है।
ग्रिव्ड फिन ट्यूबों के निर्माण के संपर्क को 350°C तक के उच्च दीवार तापमान के लिए डिज़ाइन किया गया है।
|
उत्पाद का विवरण |
|
|
ट्यूब सामग्रीः |
कार्बन स्टील, स्टेनलेस स्टील, तांबा आदि... |
|
पंख सामग्रीः |
एल्यूमीनियम, तांबा, स्टील |
|
ट्यूब का विवरण: |
ट्यूब की लंबाईः कोई सीमा नहीं |
|
पंख ऊंचाईः अधिकतम 16 मिमी। |
|
|
पैकिंगः |
स्टील फ्रेम केस |
विनिर्देशः
ग्रूवेड जी प्रकार के फिनेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त होते हैं।
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
|
कोर ट्यूब सामग्री |
कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु।
|
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी 304/304 एल, टीपी 316/टीपी 316 एल/316 टीआई, A789 S31803/S2205 आदि... 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
|
पंखों की सामग्री |
1एल्यूमीनियम मिश्र धातु 2- तांबा। |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। |
|
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
|
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|||
विनिर्माण प्रक्रिया
एल्यूमीनियम फिन स्ट्रिप को तनाव घाव किया जाता है और लगभग 0.4 मिमी की गहराई के साथ ट्यूब में कटौती की गई एक खाई में रखा जाता है।
समतल छोरों की सतह सुरक्षा
ग्रूव्ड जी प्रकार के फिन ट्यूबों के दोनों छोरों को इलेक्ट्रो स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू जस्ता या एल्यूमीनियम धातुकृत किया जाना चाहिए।
स्वीकृति मानदंड
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)
वितरण की शर्त:
ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा उड़ाया साफ, बाहर G-Fin एम्बेडेड फिनड ट्यूब के दोनों छोरों पर वार्निश के साथ लेपित कर रहे हैं।
महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।
अनुप्रयोग:
आम आवेदन क्षेत्र हैंः
विद्युत संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (विद्युत, परमाणु, थर्मल और भूतापीय ऊर्जा संयंत्र);
उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
खाद्य प्रसंस्करण और प्रशीतन उद्योग;
प्राकृतिक गैस उपचार;
