| ब्रांड नाम: | DELLOK |
| मॉडल संख्या: | प्रकार जी फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| प्रसव का समय: | आदेश के 5 सप्ताह बाद पूर्व कार्य। |
| भुगतान की शर्तें: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |
A192 सीमलेस बॉयलर कूलिंग 6FPI फिनटेड स्टेनलेस स्टील ट्यूबिंग
A192 सीमलेस कार्बन स्टील बॉयलर ट्यूब, 6FPI एम्बेडेड एल्यूमीनियम कूलिंग फिन ट्यूब
ASTM A192 / A192M: उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूब
ASTM A210 / A210M: निर्बाध मध्यम कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब
स्टील ग्रेडः ग्रेड A1; ग्रेड C
प्रसव की स्थिति: एनील, नॉर्मलाइज्ड, नॉर्मलाइज्ड और टेम्पर्ड
विनिर्माण प्रक्रिया
एल्यूमीनियम फिन स्ट्रिप को तनाव घाव किया जाता है और लगभग 0.4 मिमी की गहराई के साथ ट्यूब में कटौती की गई एक खाई में रखा जाता है।
समतल छोरों की सतह सुरक्षा

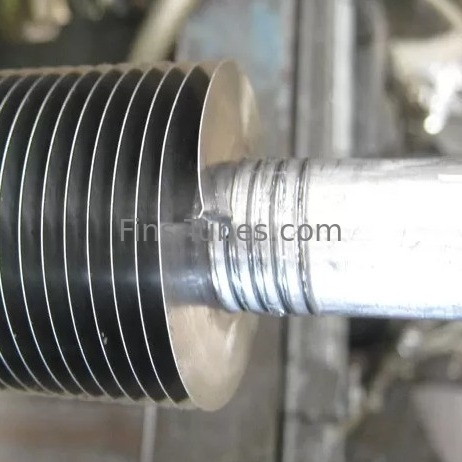

ग्रूव्ड जी प्रकार के फिन ट्यूबों के दोनों छोरों को इलेक्ट्रो स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू जस्ता या एल्यूमीनियम धातुकृत किया जाना चाहिए।
स्वीकृति मानदंड
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)
वितरण की शर्त:
ट्यूब के छोर वर्ग कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा उड़ाया साफ, बाहर G-Fin एम्बेडेड फिनड ट्यूब के दोनों छोरों पर लेप के साथ लेपित कर रहे हैं।
महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सुखाने वाले पदार्थ डाले जाते हैं।
अनुप्रयोग:
आम आवेदन क्षेत्र हैंः
बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय बिजली संयंत्र);
उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
खाद्य प्रसंस्करण और प्रशीतन उद्योग;
प्राकृतिक गैस उपचार;
|
एचएफ वेल्डिंग फिन ट्यूब के सामान्य विनिर्देश |
|
ट्यूब ओडीः 50.8 मिमी ((2'') अधिकतम। |
|
सामान्य एचएफ वेल्डिंग उत्पादन क्षमता |
|
जी फिन फिनिंग लाइनें: 5 फिनिंग मशीनें। दैनिक क्षमता 3500 मीटर तक। |
विनिर्देशः
ग्रूवेड जी प्रकार के फिनेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त होते हैं।
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
|
कोर ट्यूब सामग्री |
कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु।
|
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी 304/304 एल, टीपी 316/टीपी 316 एल/316 टीआई, A789 S31803/S2205 आदि... 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
|
पंखों की सामग्री |
1एल्यूमीनियम मिश्र धातु 2- तांबा। |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। |
|
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
|
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|||
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक कार्यशाला है, जिसमें 5 फिनिंग मशीनें शामिल हैं, दैनिक क्षमता 3,500 मीटर तक है।
ग्रूवेड जी प्रकार की फिनिंग मशीनों को स्वयं डिजाइन और इकट्ठा किया जाता है और हम आपको फिनिंग मशीन और सभी सामान आदि की पेशकश कर सकते हैं...
ग्रिव्ड फिन ट्यूबों के निर्माण के संपर्क को 350°C तक के उच्च दीवार तापमान के लिए डिज़ाइन किया गया है।
