Brand Name: | DELLOK |
Model Number: | एलएल प्रकार |
MOQ: | विवरण के लिए हमसे संपर्क करें |
कीमत: | N/A Contact us for details |
Delivery Time: | आदेश प्राप्त होने के बाद 1 महीने के साथ पूर्व कार्य। |
Payment Terms: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

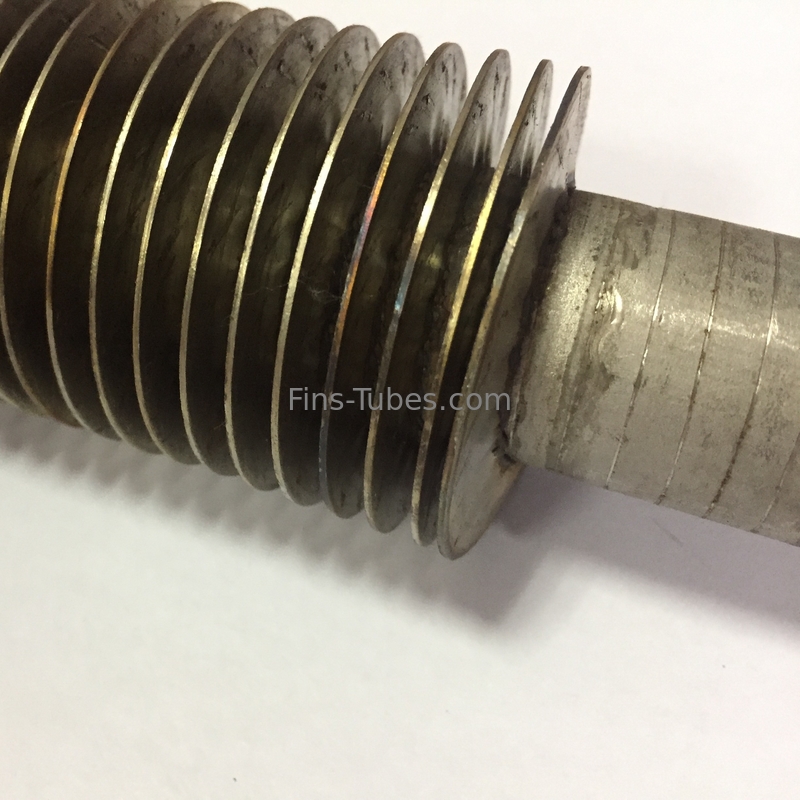

EN10204 हीट एक्सचेंजर फिन ट्यूब
एल प्रकार के फिन ट्यूबों के सामान्य विनिर्देश |
ट्यूब ओवरडोजः अधिकतम 50.8 मिमी। |
सामान्य एल-टाइप उत्पादन क्षमता |
फिनिंग सुविधाः 7 फिनिंग मशीनें; |
त्वरित विवरणः
परिचय:
पंखुड़ी पट्टी (आमतौर पर एल्यूमीनियम और तांबा) एक एल आकार में मुड़ा जाता है और तनाव के तहत बेस ट्यूब की सतह पर घुमाया जाता है। पंखुड़ियों के पैरों को एक साथ जोड़ा जाता है और पंखुड़ी की सतह को कवर करता है।इस पंख के साथ सामान ट्यूब समर्थन बॉक्स हैं, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील). यह विभिन्न क्षेत्र जैसे कि सामान्य अनुप्रयोग क्षेत्रों क्षेत्र, बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयों के लिए उपयुक्त है ((इलेक्ट्रिकल, परमाणु,थर्मल और भूतापीय ऊर्जा संयंत्र)उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड), पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योगखाद्य प्रसंस्करण और प्रशीतन उद्योग, प्राकृतिक गैस उपचार;
पैकिंगः
दोनों नंगे छोरों को इलेक्ट्रो-स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू जस्ता या एल्यूमीनियम धातु से बना होना चाहिए। महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।
स्वीकृति मानदंड:
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
विनिर्देशः
एलएल प्रकार तनाव घाव ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त है।
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
कोर ट्यूब सामग्री |
कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु। |
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी304/304एल,टीपी316/टीपी316एल 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 4टाइटेनियम: बी 338 ग्रेड 2 |
पंखों की सामग्री |
एल्यूमीनियम और तांबा और इस्पात |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। 3स्टील |
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पिच प्रति पंख |
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
