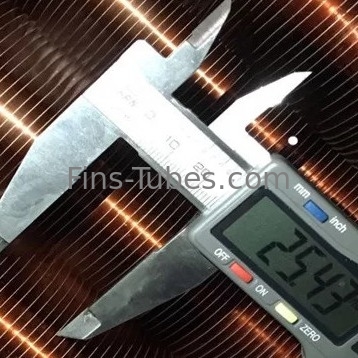

टाइप L तनाव से लपेटा हुआ तांबा EN10204 स्क्वायर फिन ट्यूब
परिचय:
पंखुड़ी पट्टी (आमतौर पर एल्यूमीनियम और तांबा) एक एल आकार में मुड़ा जाता है और तनाव के तहत बेस ट्यूब की सतह पर घुमाया जाता है। पंखुड़ियों के पैरों को एक साथ जोड़ा जाता है और पंखुड़ी की सतह को कवर करता है।इस पंख के साथ सामान ट्यूब समर्थन बॉक्स हैं, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)
पैकिंगः
दोनों नंगे छोर जस्ता या एल्यूमीनियम धातु से बने होने चाहिए जो विद्युत छिड़काव चाप प्रणाली कोटिंग द्वारा लगाए जाते हैं। सूखी सामग्री को महाद्वीपीय परिवहन के लिए प्रत्येक पैकेज में भी रखा जाता है।
स्वीकृति मानदंड:
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
अनुप्रयोग:
आम आवेदन क्षेत्र हैंः
1. बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयां ((इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय बिजली संयंत्र);
2उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड);
3- पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
4खाद्य प्रसंस्करण और प्रशीतन उद्योग;
5- प्राकृतिक गैस उपचार;
| उत्पाद का विवरण | |
| सामग्रीः | एल्यूमीनियम और तांबा। |
| ट्यूब का विवरण: | ट्यूब ओवरडोजः अधिकतम 50.8 मिमी। |
| ट्यूब की लंबाईः कोई सीमा नहीं | |
| पंख ऊंचाईः अधिकतम 16.5 मिमी। | |
| पंख मोटाईः आम तौर पर 0.4mm ~ 0.6mm | |
| फिन पिचः 13FPI मिन. | |
| उत्पादन क्षमताः | दैनिक क्षमता 5000 मीटर तक; |
विनिर्देशः
एल प्रकार तनाव घाव विन्डेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त है।
| पद | सामान्य सामग्री | लोकप्रिय एएसटीएम सामग्री |
| कोर ट्यूब सामग्री | कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु। |
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी304/304एल,टीपी316/टीपी316एल 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 4टाइटेनियम: बी 338 ग्रेड 2 |
| पंखों की सामग्री | एल्यूमीनियम और तांबा और इस्पात |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। 3स्टील |
