| Brand Name: | DELLOK |
| Model Number: | TYPE "L", तनाव घाव |
| MOQ: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| Delivery Time: | आदेश प्राप्त होने के बाद 1 महीने के साथ पूर्व कार्य। |
| Payment Terms: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

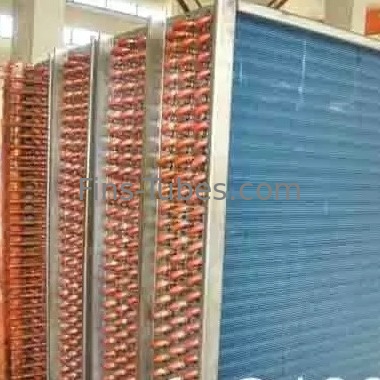

एपीआई मानक 661 सादा एच 14 एल्यूमीनियम ट्यूब फिन हीट एक्सचेंजर
एल्यूमीनियम 1060 H14 पंख, 2' पंख वाले ट्यूब OD, टाइप L एल्यूमीनियम पंख वाले ट्यूब
परिचय:
पंखुड़ी पट्टी (आमतौर पर एल्यूमीनियम और तांबा) एक एल आकार में मुड़ा जाता है और तनाव के तहत बेस ट्यूब की सतह पर घुमाया जाता है। पंखुड़ियों के पैरों को एक साथ जोड़ा जाता है और पंखुड़ी की सतह को कवर करता है।इस पंख के साथ सामान ट्यूब समर्थन बॉक्स हैं, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील). यह विभिन्न क्षेत्र जैसे कि सामान्य अनुप्रयोग क्षेत्रों क्षेत्र, बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयों के लिए उपयुक्त है ((इलेक्ट्रिकल, परमाणु,थर्मल और भूतापीय ऊर्जा संयंत्र)उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड), पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योगखाद्य प्रसंस्करण और प्रशीतन उद्योग, प्राकृतिक गैस उपचार;
पैकिंगः
दोनों नंगे छोर जस्ता या एल्यूमीनियम धातु से बने होने चाहिए जो विद्युत छिड़काव चाप प्रणाली कोटिंग द्वारा लगाए जाते हैं। सूखी सामग्री को महाद्वीपीय परिवहन के लिए प्रत्येक पैकेज में भी रखा जाता है।
स्वीकृति मानदंड:
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।
|
सामान्य एल-टाइप उत्पादन क्षमता |
एल प्रकार के फिन ट्यूबों के सामान्य विनिर्देश |
|
पंख लगाने की सुविधाः 5 पंख लगाने की मशीनें; दैनिक क्षमता 5000 मीटर तक; पंखुड़ी का प्रकारः ठोस सादा |
ट्यूब ओवरडोजः अधिकतम 50.8 मिमी। ट्यूब की लंबाईः कोई सीमा नहीं पंख ऊंचाईः अधिकतम 16 मिमी। पंख मोटाईः आम तौर पर 0.4mm ~ 0.6mm फिन पिचः 2.1 मिमी (12FPI) मिन. |
विनिर्देशः
एक तनाव घाव ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त है।
|
पद |
सामान्य सामग्री |
लोकप्रिय सामग्री |
|
कोर ट्यूब सामग्री |
कार्बन स्टील, कम मिश्रित स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु। |
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B 2स्टेनलेस स्टीलः टीपी304/304एल,टीपी316/टीपी316एल 3तांबाःUNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 4टाइटेनियम: बी 338 ग्रेड 2 |
|
पंखों की सामग्री |
एल्यूमीनियम और तांबा और इस्पात |
1. एल्यूमीनियम ((अलू.1100,अलू.1060) 2- तांबा। 3स्टील |
|
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
|
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पिच प्रति पंख |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
3/4 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
एक चौथाई |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 1/2 |
5/8,1/2 |
.015/.016/020 |
6, 7, 8, 9, 10, 11, 12 |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|||
हमारी सेवा:
1. पूछताछ-व्यावसायिक उद्धरण, या पूछताछ आइटम अधिक विवरण भेजें
2. कीमत, लीड टाइम, भुगतान की अवधि आदि की पुष्टि करें
3. प्रोफार्मा चालान भेजें या ऑनलाइन
4. अपने अनुरोध के अनुसार नमूने बनाने, आप तस्वीरें या नमूने भेज, उत्पादन की व्यवस्था
5- उत्पादन लाइन की तस्वीरें भेजें और अनुमानित वितरण समय की पुष्टि करें।
6उत्पादन समाप्ति-आम उत्पादन उत्पादों की तस्वीरें और नमूने अनुमोदन के लिए आपके पास भेजे जाएंगे।
7. ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जाँच करें
8. आदेश कहा जा सकता है "समाप्त" जब आप माल प्राप्त और उनके साथ संतुष्ट
9. गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में हमारे लिए प्रतिक्रिया. और हम बेहतर कर सकते हैं
