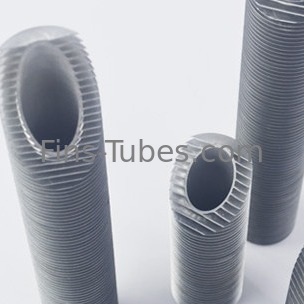

वेंटिलेशन प्रणाली कार्बन स्टील A334 Gr3 कम फिन ट्यूब
26FPI / 1024 FPM / 0.976mm, A334 Gr 1 / 3 / 6 कार्बन स्टील थ्रेडेड फिन ट्यूब
एएसटीएम ए३३४ / ए३३४एमः कम तापमान सेवा के लिए निर्बाध और वेल्डेड कार्बन और मिश्र धातु-चीले के ट्यूब
विवरण:
विनिर्माण प्रक्रियाः पंखों को एक पास रोलर द्वारा सादे ट्यूबों की बाहरी दीवार से बाहर रोल किया जाता है। ट्यूब और पंख एक ही टुकड़ा ट्यूब में होते हैं। हम इसे ️N ️ पंख प्रकार कहते हैं।
कम पंख वाली ट्यूबों की वितरण सीमा
हम कोर ट्यूब के मध्य में अन-फिन सेक्शन के अंतराल ((5 मिमी मिन.) के साथ इंटीग्रल लो फिन ट्यूब प्रदान कर सकते हैं या डिज़ाइन किए गए बेंड रेडियस के साथ झुकाव कर सकते हैं।
गुणवत्ता परीक्षण:
डिजाइन विनिर्देशों को सत्यापित करने के लिए हाइड्रोस्टैटिक या वायवीय परीक्षणों, वर्डी करंट परीक्षणों और मार्को परीक्षणों द्वारा एकीकृत निम्न फिन ट्यूब की गुणवत्ता सुनिश्चित की जाती है।
स्वीकृति Ceritia:
वॉल्वरिन / एचपीटी / जीईडब्ल्यूए-के और जीईडब्ल्यूए-के
वितरण की शर्तें:
ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा में उड़ाया साफ, बाहर लेपित कर रहे हैं।
महाद्वीपीय परिवहन के लिए प्रत्येक पैकेज में सुखाने वाले पदार्थ डाले जाते हैं।
अनुप्रयोग:
निम्न औद्योगिक क्षेत्रों में इंटीग्रल लो फिन्डेड ट्यूबों को वरीयता मिलती हैः
हीटिंग सिस्टम
वेंटिलेशन प्रणाली
शीतलन और जलवायु नियंत्रण प्रणाली
मैकेनिकल इंजीनियरिंग
ऑटोमोबाइल निर्माण
रासायनिक और पेट्रोकेमिकल और बिजली संयंत्र प्रौद्योगिकी
अधिक कार्बन स्टील ट्यूब सामग्री शीट हम आपूर्ति कर रहे हैंः
|
चीनी मानक |
स्टील ग्रेड/ नहीं |
अमेरिकन स्टैंडर्ड |
स्टील ग्रेड/ नहीं |
|
GB5310 |
20G, 15MoG, 12CrMoG, 12Cr2MoG, 15CrMoG, 12Cr1MoVG, |
ASTM A106 |
GR. A, B, C |
|
GB9948 |
10,20,12CrMo,15CMo |
एएसटीएम ए५३ |
GR.A,B |
|
GB3087 |
10,20 |
ASTM A192 |
|
|
|
|
एएसटीएम ए179 |
|
|
|
|
एएसटीएम ए210 |
ए-1, सी |
|
|
|
एएसटीएम ए३३३ |
GR.1,GR3,GR6 |
|
|
|
एएसटीएम ए३३४ |
GR.1,GR3,GR6 |
|
|
|
एएसटीएम ए209 |
T1, Ta, Tb |
|
जर्मन मानक |
स्टील ग्रेड/ नहीं |
जापानी मानक |
स्टील ग्रेड/ नहीं |
|
DIN17175 |
ST35।8ST45.8 |
JIS G3454 |
STPG370,STPG410 |
|
DIN1629 |
ST37.0, ST44.0ST520 |
JIS G3461 |
STB340, STB410, STB440 |
|
ब्रिटिश मानक |
स्टील ग्रेड/ नहीं |
यूरोपीय मानक |
स्टील ग्रेड/ नहीं |
|
BS3059-I |
320 |
EN10216-1 |
P195TR1/TR2,P235TR1/TR2, |
|
BS3059-IIS1/S2; TC1/TC2 |
360,440, |
EN10216-2 |
195GH, P235GH, |
लो फिन ट्यूब की डेटा शीट
|
सादा ट्यूब (मिमी) |
पंख वाले अनुभाग के आयाम (मिमी) |
अनुपात |
डी |
|||
|
D×t |
टीपी |
डीडी |
dr |
द |
ह |
मिमी |
|
19×2 |
0.8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
|
19×2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
|
19×2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
|
19×2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
|
19×2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
|
25x2.5 |
0.8 |
24.8 |
23 |
18.8 |
2.8 |
23.9 |
|
25x2.5 |
1 |
24.8 |
22.6 |
18.8 |
2.75 |
23.7 |
|
25x2.5 |
1.25 |
24.8 |
22.3 |
18 |
2.5 |
23.6 |
|
25x2.5 |
1.5 |
24.8 |
22.3 |
18 |
2.2 |
23.5 |
|
25x2.5 |
2 |
24.8 |
22 |
18 |
1.8 |
23.4 |
|
25x2.5 |
2.5 |
24.8 |
22 |
18 |
1.6 |
23.3 |
|
D------सादा अंत अनुभाग का बाहरी व्यास |
||||||
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
||||||
