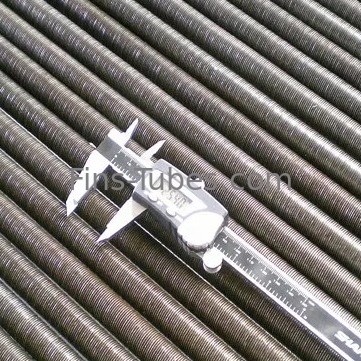

0.3mm A334 Gr6 थ्रेडेड 26FPI कार्बन स्टील सीमलेस ट्यूब
26FPI / 1024 FPM / 0.976mm, A334 Gr 1 / 3 / 6 कार्बन स्टील थ्रेडेड फिन ट्यूब
एएसटीएम ए३३४ / ए३३४एमः कम तापमान सेवा के लिए निर्बाध और वेल्डेड कार्बन और मिश्र धातु-चीले के ट्यूब
परिचय:
पंखुड़ी एक पास रोलर के साथ चिकनी ट्यूब की बाहरी दीवार से बाहर लुढ़का हुआ है। ट्यूब और पंखुड़ी एक ही ट्यूब में हैं। हम इसे "एन" पंखुड़ी कहते हैं। इसका कई उपयोग हैं जैसे हीटिंग सिस्टम,वेंटिलेशन प्रणाली, शीतलन और जलवायु नियंत्रण प्रणाली, मैकेनिकल इंजीनियरिंग, ऑटोमोटिव विनिर्माण और रसायन और पेट्रोकेमिकल और बिजली संयंत्र प्रौद्योगिकी
सभी ट्यूबों को डिजाइन विनिर्देशों की पुष्टि के लिए हाइड्रोस्टैटिक या वायवीय परीक्षणों, वर्डी करंट परीक्षणों और मार्को परीक्षणों द्वारा सुनिश्चित किया गया है।और हम अन-फिन सेक्शन के अंतराल के साथ एकीकृत कम पंख ट्यूब प्रदान कर सकते हैं (5 मिमी मिनइसके अलावा, महाद्वीपीय परिवहन के लिए प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।
स्वीकृति प्रमाणपत्रः
वॉल्वरिन / एचपीटी / जीईडब्ल्यूए-के और जीईडब्ल्यूए-के
|
उत्पाद का विवरण |
|
|
ट्यूब का विवरण: |
ट्यूब ओडीः 12.7 मिमी ~ 25.4 मिमी |
|
ट्यूब की लंबाई: अधिकतम 18 मीटर। |
|
|
पंख ऊंचाईः 1.2 मिमी ~ 2.77 मिमी |
|
|
पंख की मोटाई: लगभग 0.3 मिमी |
|
|
फिन पिचः 30 एफपीआई /28 एफपीआई/26 एफपीआई/36 एफपीआई /43 एफपीआई |
|
|
उत्पादन क्षमताः |
दैनिक क्षमता 3000 मीटर तक; |
अधिक कार्बन स्टील ट्यूब सामग्री शीट हम आपूर्ति कर रहे हैंः
|
चीनी मानक |
स्टील ग्रेड/ नहीं |
अमेरिकन स्टैंडर्ड |
स्टील ग्रेड/ नहीं |
|
GB5310 |
20G, 15MoG, 12CrMoG, 12Cr2MoG, 15CrMoG, 12Cr1MoVG, |
ASTM A106 |
GR. A, B, C |
|
GB9948 |
10,20,12CrMo,15CMo |
एएसटीएम ए५३ |
GR.A,B |
|
GB3087 |
10,20 |
ASTM A192 |
|
|
|
|
एएसटीएम ए179 |
|
|
|
|
एएसटीएम ए210 |
ए-1, सी |
|
|
|
एएसटीएम ए३३३ |
GR.1,GR3,GR6 |
|
|
|
एएसटीएम ए३३४ |
GR.1,GR3,GR6 |
|
|
|
एएसटीएम ए209 |
T1, Ta, Tb |
|
जर्मन मानक |
स्टील ग्रेड/ नहीं |
जापानी मानक |
स्टील ग्रेड/ नहीं |
|
DIN17175 |
ST35।8ST45.8 |
JIS G3454 |
STPG370,STPG410 |
|
DIN1629 |
ST37.0, ST44.0ST520 |
JIS G3461 |
STB340, STB410, STB440 |
|
ब्रिटिश मानक |
स्टील ग्रेड/ नहीं |
यूरोपीय मानक |
स्टील ग्रेड/ नहीं |
|
BS3059-I |
320 |
EN10216-1 |
P195TR1/TR2,P235TR1/TR2, |
|
BS3059-IIS1/S2; TC1/TC2 |
360,440, |
EN10216-2 |
195GH, P235GH,
|
विनिर्देशः
ट्यूब और पंखों में कार्बन स्टील, कम मिश्र धातु वाले स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु, टाइटेनियम आदि जैसी ही ट्यूब और सामग्री होती है।
|
सादा ट्यूब (मिमी) |
पंख वाले अनुभाग के आयाम (मिमी) |
अनुपात |
डी |
|||
|
D×t |
टीपी |
डीडी |
dr |
द |
ह |
मिमी |
|
19×2 |
0.8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
|
19×2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
|
19×2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
|
19×2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
|
19×2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
|
25x2.5 |
0.8 |
24.8 |
23 |
18.8 |
2.8 |
23.9 |
|
25x2.5 |
1 |
24.8 |
22.6 |
18.8 |
2.75 |
23.7 |
|
25x2.5 |
1.25 |
24.8 |
22.3 |
18 |
2.5 |
23.6 |
|
25x2.5 |
1.5 |
24.8 |
22.3 |
18 |
2.2 |
23.5 |
|
25x2.5 |
2 |
24.8 |
22 |
18 |
1.8 |
23.4 |
|
25x2.5 |
2.5 |
24.8 |
22 |
18 |
1.6 |
23.3 |
|
D------सादा अंत अनुभाग का बाहरी व्यास |
||||||
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
||||||
लो फिन ट्यूब की डेटा शीट
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक कार्यशाला है, जिसमें 10 फिनिंग मशीनें शामिल हैं, 3,000 मीटर तक दैनिक एक्सट्रूज़न क्षमता।
इंटीग्रल लो फिन ट्यूब्स की फिनिंग मशीनों को हम स्वयं डिजाइन और इकट्ठा करते हैं और हम आपको फिनिंग मशीन और सभी सामान आदि की पेशकश कर सकते हैं...
इंटीग्रल लो फिन्स को ट्यूब की बाहरी सतह के क्षेत्र को बढ़ाने के लिए ट्यूब की सतह से बाहर रोल किया जाता है, बिना किसी अन्य आयाम को प्रभावित किए।
लो फिन्स तंग कंडेनसरों के लिए बहुत उपयोगी है और गर्मी हस्तांतरण की उच्च दक्षता प्रदर्शित करता है।
विभिन्न ताप संवाहक क्षमताओं या विभिन्न वर्तमान स्थितियों वाले माध्यमों की गर्मी विनिमय समस्याओं के आर्थिक समाधान।
उच्च रासायनिक, थर्मल और यांत्रिक प्रतिरोध, कठोर परिचालन स्थितियों के लिए उपयुक्त।
हमारी सेवा:
1. पूछताछ-व्यावसायिक उद्धरण, या पूछताछ आइटम भेजें अधिक विवरण, हम संपर्क अधिक विवरण शुरू
2. कीमत, लीड टाइम, भुगतान की अवधि आदि की पुष्टि करें
3. हमारी बिक्री हमारे मुहर के साथ प्रोफार्मा चालान भेजते हैं, या आप हमें ऑनलाइन आदेश
4. ग्राहक जमा के लिए भुगतान करें और हमें बैंक रसीद भेजें
5. प्रारंभिक उत्पादन चरण-ग्राहकों को सूचित करें कि हम भुगतान मिल गया है, और अपने अनुरोध के अनुसार नमूने बना देगा, आप तस्वीरें या नमूने भेजने के लिए अपने अनुमोदन प्राप्त करने के लिए. अनुमोदन के बाद, हम आप के लिए नमूना भेज देंगे.हम सूचित करते हैं कि हम उत्पादन की व्यवस्था करेंगे और अनुमानित समय की सूचना देंगे
6. मध्य उत्पादन-प्रोडक्शन लाइन दिखाने के लिए तस्वीरें भेजें जो आप उत्पादों को देख सकते हैं. अनुमानित वितरण समय फिर से पुष्टि करें.
7. उत्पादन-मास उत्पादन उत्पादों के अंत तस्वीरें और नमूने अनुमोदन के लिए आप के लिए भेज देंगे. आप भी तीसरे पक्ष निरीक्षण की व्यवस्था कर सकते हैं
8. ग्राहक संतुलन और जहाज माल के लिए भुगतान करते हैं, ट्रैकिंग नंबर सूचित और ग्राहकों के लिए स्थिति की जाँच
9. आदेश कहा जा सकता है "समाप्त" जब आप माल प्राप्त और उनके साथ संतुष्ट
10. गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में हमारे लिए प्रतिक्रिया. और हम बेहतर कर सकते हैं
