| Brand Name: | DELLOK |
| Model Number: | सर्पिल ट्यूब |
| MOQ: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| Delivery Time: | आदेश के 5 सप्ताह बाद पूर्व कार्य। |
| Payment Terms: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

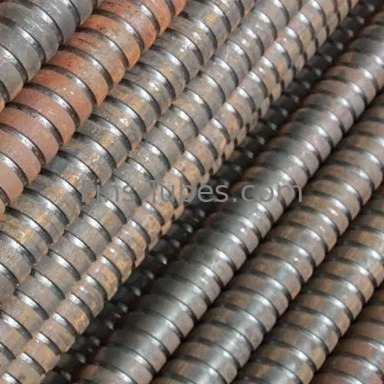

घुमावदार स्लॉट हीट एक्सचेंजर A179 कार्बन स्टील सीमलेस ट्यूब
A179 निर्बाध कार्बन स्टील घुमावदार स्लॉट हीट एक्सचेंजर ट्यूब
विनिर्माण प्रक्रिया:
पंखुड़ियों को एक पास रोलर द्वारा सादे ट्यूबों की बाहरी दीवार से बाहर रोल किया जाता है। ट्यूबों और पंखुड़ियों को एक ही टुकड़ा ट्यूब में रखा जाता है। और हम अन-पंखुड़ी वाले अनुभाग के अंतराल के साथ एकीकृत निम्न पंखुड़ी ट्यूबों को प्रदान कर सकते हैं।) कोर ट्यूब के बीच में या डिजाइन झुकाव त्रिज्या के साथ झुका हुआयह तब दिया जाएगा जब ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा से साफ किया जाएगा, बाहरी रूप से वार्निश के साथ लेपित।निर्जलीकरकों को महाद्वीपीय परिवहन के लिए प्रत्येक पैकेज में रखा जाता है.
यह कई क्षेत्रों जैसे हीटिंग सिस्टम, वेंटिलेशन सिस्टम, रेफ्रिजरेशन और जलवायु नियंत्रण प्रणाली, मैकेनिकल इंजीनियरिंग, ऑटोमोटिव विनिर्माण,रासायनिक और पेट्रोकेमिकल और बिजली संयंत्र प्रौद्योगिकी
गुणवत्ता परीक्षण:
डिजाइन विनिर्देशों को सत्यापित करने के लिए हाइड्रोस्टैटिक या वायवीय परीक्षणों, वर्डी करंट परीक्षणों और मार्को परीक्षणों द्वारा एकीकृत निम्न फिन ट्यूब की गुणवत्ता सुनिश्चित की जाती है।
स्वीकृति Ceritia:
वॉल्वरिन / एचपीटी / जीईडब्ल्यूए-के और जीईडब्ल्यूए-के
लोकप्रिय ट्यूब सामग्रीः
ASTM A106 / 106M: उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप
ASTM A179 / A179M: सीमलेस कोल्ड-ड्राउन कम कार्बन स्टील हीट-एक्सचेंजर और कंडेनसर ट्यूब
ASTM A192 / A192M: उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूब
ASTM A210 / A210M: निर्बाध मध्यम कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब
विनिर्देशः
ट्यूब और पंखों में कार्बन स्टील, कम मिश्र धातु वाले स्टील, स्टेनलेस स्टील, पीतल, तांबा, कूपर-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु, टाइटेनियम आदि जैसी ही ट्यूब और सामग्री होती है।
| सादा ट्यूब (मिमी) | पंख वाले अनुभाग के आयाम (मिमी) | अनुपात | डी | |||
| D×t | टीपी | डीडी | dr | द | ह | मिमी |
| 19×2 | 0.8 | 18.8 | 17 | 134 | 2.8 | 17.9 |
| 19×2 | 1 | 18.8 | 16.8 | 13.4 | 2.5 | 17.8 |
| 19×2 | 1.25 | 18.8 | 16.6 | 13 | 2.2 | 17.8 |
| 19×2 | 1.5 | 18.8 | 16.6 | 13 | 2 | 17.7 |
| 19×2 | 2 | 18.8 | 16.4 | 13 | 1.7 | 17.5 |
| 25x2.5 | 0.8 | 24.8 | 23 | 18.8 | 2.8 | 23.9 |
| 25x2.5 | 1 | 24.8 | 22.6 | 18.8 | 2.75 | 23.7 |
| 25x2.5 | 1.25 | 24.8 | 22.3 | 18 | 2.5 | 23.6 |
| 25x2.5 | 1.5 | 24.8 | 22.3 | 18 | 2.2 | 23.5 |
| 25x2.5 | 2 | 24.8 | 22 | 18 | 1.8 | 23.4 |
| 25x2.5 | 2.5 | 24.8 | 22 | 18 | 1.6 | 23.3 |
| D------सादा अंत अनुभाग का बाहरी व्यास Dof---- ऊपरी पंखों का व्यास Dr-----फिनड सेक्शन का जड़ व्यास डि-----फिनड सेक्शन का आंतरिक व्यास T------सादा अंत अनुभाग की दीवार मोटाई टीपी---फाइन पिच De---- फिनेड ट्यूब का समकक्ष व्यास L------सादा ट्यूब अंत लंबाई |
||||||
| अधिक जानकारी के लिए कृपया हमें ईमेल करें। | ||||||
हमारी सेवा:
1. पूछताछ-व्यावसायिक उद्धरण, या पूछताछ आइटम अधिक विवरण भेजें
2. कीमत, लीड टाइम, भुगतान की अवधि आदि की पुष्टि करें
3. प्रोफार्मा चालान भेजें या ऑनलाइन
4. अपने अनुरोध के अनुसार नमूने बनाने, आप तस्वीरें या नमूने भेज, उत्पादन की व्यवस्था
5- उत्पादन लाइन की तस्वीरें भेजें और अनुमानित वितरण समय की पुष्टि करें।
6उत्पादन समाप्ति-आम उत्पादन उत्पादों की तस्वीरें और नमूने अनुमोदन के लिए आपके पास भेजे जाएंगे।
7. ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जाँच करें
8. आदेश कहा जा सकता है "समाप्त" जब आप माल प्राप्त और उनके साथ संतुष्ट
9. गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में हमारे लिए प्रतिक्रिया. और हम बेहतर कर सकते हैं
