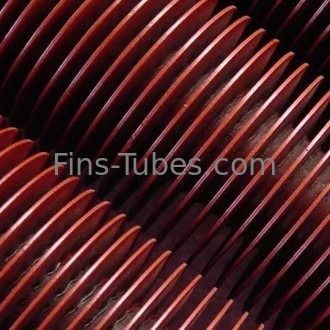

ठोस स्टेनलेस स्टील हेलिकल ASTM A106 वेल्डेड फिन ट्यूब
A106 Gr.B SMLS कार्बन स्टील ट्यूब, हेलिकल वेल्डेड सॉलिड टाइप फिन ट्यूब
ASTM A106/A106M: उच्च तापमान सेवा के लिए निर्बाध स्टेनलेस स्टील पाइप
परिचय:
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल स्टील फिन ट्यूब का व्यापक रूप से बॉयलर धुआं गैस से अपशिष्ट गर्मी की वसूली में उपयोग किया जाता है।पंख पट्टी लगातार वेल्डेड और एक पॉलिश नंगे ट्यूब पर सर्पिल घुमावदार हैऔर ट्यूब और पंख उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके एक साथ बंधे होते हैं।वे सभी बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर पानी में घुलनशील गोली के रूप में लुप्तप्राय संक्षारण अवरोधक (VCI) हैंइसके सूट विभिन्न क्षेत्र जैसे उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल फिन ट्यूब व्यापक रूप से फायर हीटर, हीट एक्सचेंजर, बॉयलर, इकोनॉमाइज़र, प्री-हीटर, कूलर, हीट पाइप में लागू होते हैं।हीटर आदि....
हम दोनों ठोस सादा और दागदार हेलिकल वेल्डेड स्टील फिनड ट्यूब का उत्पादन करते हैं. और यह भी, सभी सर्पिल वेल्डिंग ट्यूब फिन ट्यूब के बीच में या अंत में झुक सकता है, हम इसे हेयरपिन ट्यूब कहते हैं.
स्वीकृति मानदंड:
उच्च आवृत्ति प्रतिरोध वेल्डेड फिन्स के आयामों, सहिष्णुता और परीक्षणों के लिए अंतर्राष्ट्रीय मानक या ग्राहकों की वितरण शर्तें (टीडीसी) ।
दृश्य जाँचः
पंखों के गैर वेल्डेड भाग, पंखों के क्षतिग्रस्त होने के बाद, तांबे का प्रदूषण, आंसू, लपेट आदि...
आयाम जाँचः
पंखुड़ी की ऊँचाई, पंखुड़ी के बीच की दूरी, पंखुड़ी की झुकाव, पंखुड़ी का लहराना, पंखुड़ी वाले और बिना पंखुड़ी वाले भाग की लंबाई आदि...
झुकने की जाँचः
अंडाकारता, मोटाई और क्षेत्रफल में कमी।
सतह कोटिंगः
बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर पानी में घुलनशील गोली के रूप में लुप्तप्राय संक्षारण अवरोधक (VCI)
ट्यूब अंत समाप्तिः
बेवल @ (30°~35°)
बेवल रूट का आकार
0.5 मिमी ~ 1.5 मिमी
|
उत्पाद का विवरण |
|
|
सामग्रीः |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, |
|
ट्यूब का विवरण: |
ट्यूब ओडीः 19 मिमी मिन. |
|
ट्यूब की लंबाई: अधिकतम 18 मीटर। |
|
|
पंख ऊंचाईः अधिकतम 26 मिमी। |
|
|
पंखुड़ी मोटाईः 0.8 मिमी मिनट |
|
|
पंखुड़ी की दूरीः ठोस पंखुड़ियों के लिए न्यूनतम 4 मिमी और दागदार पंखुड़ियों के लिए न्यूनतम 3.3 मिमी। |
|
|
उत्पादन क्षमताः |
दैनिक उत्पादन क्षमता 40 टन तक; |
|
एचएफडब्ल्यू फिन प्रकारः |
ठोस सादा और दागदार। |
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक की कार्यशाला है, जिसमें 4 ईआरडब्ल्यू उच्च आवृत्ति वेल्डिंग फाइनिंग लाइनें, दैनिक उत्पादन क्षमता लगभग 40 टन शामिल हैं;
उच्च आवृत्ति वेल्डिंग सर्पिल स्टील ट्यूबों के लिए हमारी गुणवत्ता आश्वासन योजना। (2.1) साधारण ट्यूबों और पंखों दोनों के लिए कच्चे माल का नियंत्रण। (2.2) रिपोर्ट के साथ प्रक्रिया नियंत्रण में,जैसे WPS, PQR&WPQ;विनिर्माण से पहले वेल्ड जमाव दक्षता परीक्षण, विनाशकारी परीक्षण और तन्यता परीक्षण आदि (2.3) रिपोर्ट के साथ अंतिम निरीक्षण नियंत्रण (दृश्य और आयामी जांच आदि) ।
उच्च आवृत्ति प्रतिरोध वेल्डेड फिन ट्यूब को अधिकतम सतह क्षेत्र के लिए पूरी तरह से विस्तारित किया गया है ताकि दक्षता प्राप्त हो सके।उच्च आवृत्ति वेल्डिंग फिन ट्यूब का गर्मी हस्तांतरण अनुपात अन्य सादे ट्यूबों की तुलना में लगभग 8 ~ 9 गुना अधिक है.
यह वेल्डेड हेलिकल फिन ट्यूब एक एकल अभिन्न इकाई है, गर्मी संपर्क प्रतिरोध और नुकसान को समाप्त करती है। आम तौर पर ट्यूब पक्ष तापमान 800 डिग्री तक स्टेनलेस स्टील फिन के लिए; कम कार्बन स्टील्स,475 डिग्री तक का सामना करना सबसे आम विकल्प है.
|
