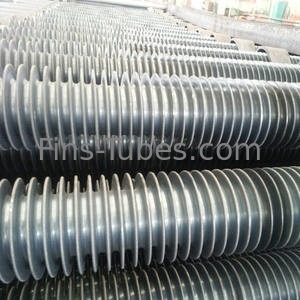

HRSG बॉयलर सीमलेस कार्बन स्टील SA192 वेल्डेड फिन ट्यूब
SA192 कार्बन स्टील ट्यूब, HRSG बॉयलर के लिए वेल्डेड हेलिकल स्टील फिन ट्यूब
आवेदनःउच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूब
विवरण:
सामान्य विनिर्माण प्रक्रियाः पंख पट्टी को लगातार वेल्डेड किया जाता है और एक पॉलिश नंगे ट्यूब पर सर्पिल रूप से घुमाया जाता है।और ट्यूब और पंख उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग कर एक साथ बंधे हैं.
हम दोनों ठोस सादा और दागदार हेलिकल वेल्डेड स्टील फिनड ट्यूब का उत्पादन करते हैं. और यह भी, सभी सर्पिल वेल्डिंग ट्यूब फिन ट्यूब के बीच में या अंत में झुक सकता है, हम इसे हेयरपिन ट्यूब कहते हैं.
ठोस हेलिकल वेल्डेड फिन ट्यूबों के लिए अतिरिक्त सेवाएं:
उच्च आवृत्ति वेल्डिंग मशीन आउटपुट बिजली की आपूर्तिः 200KW या 300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
स्वीकृति मानदंडः उच्च आवृत्ति प्रतिरोध वेल्डेड फिन के आयामों, सहिष्णुता और परीक्षणों के लिए अंतर्राष्ट्रीय मानक या ग्राहकों की वितरण शर्तें (टीडीसी) ।
विजुअल चेक: फिना के गैर वेल्डेड भाग, फिना के नुकसान, तांबे का प्रदूषण, आंसू, लिपटे आदि...
आयाम की जाँचः पतवार की ऊँचाई, पतवार की दूरी, पतवार की झुकाव, पतवार की तरंग, पतवार वाले और पतवार रहित भाग की लंबाई आदि...
झुकने की जाँचः अंडाकार, मोटाई और क्षेत्र में कमी।
कोटिंगः बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर पानी में घुलनशील गोली के रूप में लुप्तप्राय संक्षारण अवरोधक (VCI) ।
फिन एंड फिनिशः Bevel ((30~35 डिग्री)

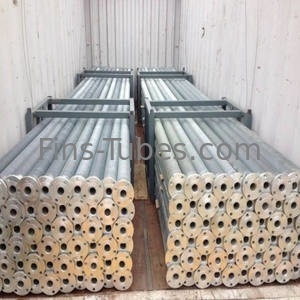

प्रसव की स्थिति: ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा में उड़ाया साफ, बाहर हेलिकल वेल्डेड ट्यूबों के दोनों छोरों पर वार्निश के साथ लेपित कर रहे हैं।महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।.
प्रलेखन में QAP, WPS, PQR& WPQ, कच्चे माल की मिल प्रमाणपत्र, निरीक्षण और परीक्षण के नमूने के परिणाम और निर्माता की वारंटी प्रमाण पत्र शामिल होंगे।
अनुप्रयोग:
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल फिन ट्यूब व्यापक रूप से फायर हीटर, हीट एक्सचेंजर, बॉयलर, इकोनाइज़र, प्री-हीटर, कूलर, हीट पाइप, हीटर आदि में लागू होते हैं।
त्वरित विवरणः
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल स्टील फिन ट्यूब का व्यापक रूप से बॉयलर धुआं गैस से अपशिष्ट गर्मी की वसूली में उपयोग किया जाता है।
|
सामान्य एचएफ वेल्डिंग उत्पादन क्षमता |
एचएफ वेल्डिंग फिन ट्यूब के सामान्य विनिर्देश |
|
वेल्डिंग सुविधाः 4 फिनिंग मशीनें; दैनिक उत्पादन क्षमता 40 टन तक; एचएफडब्ल्यू फिन प्रकारः ठोस सादा और दागदार। |
ट्यूब ओडीः 19 मिमी मिन. ट्यूब की लंबाई: अधिकतम 18 मीटर। पंख ऊंचाईः अधिकतम 26 मिमी। पंखुड़ी मोटाईः 0.8 मिमी मिनट पंखुड़ी की दूरीः ठोस पंखुड़ियों के लिए न्यूनतम 4 मिमी और दागदार पंखुड़ियों के लिए न्यूनतम 3.3 मिमी।
|
आयाम डेटा शीट हम आपूर्ति कर सकते हैं।
|
ठोस हेलिकल स्टील फिन ट्यूब निर्माण रेंज |
ठोस पंख ((मिमी) |
दागदार पंख |
||
|
मिन |
अधिकतम |
मिन |
अधिकतम |
|
|
ट्यूब ओडी ((मिमी) |
19 |
219 |
16 |
210 |
|
पंखुड़ी की ऊँचाई ((मिमी) |
8 |
26 |
8 |
32 |
|
पंख मोटाई ((मिमी) |
0.8 |
3 |
1 |
1.6 |
|
पंखुड़ी घनत्व ((मिमी) |
4 ((250 एफपीएम) |
20 |
3.3 ((303FPM) |
20 |
|
ट्यूब की लंबाई ((मिमी) |
नहीं |
18000 |
नहीं |
18000 |
|
अतिरिक्त आपूर्ति दायराः (1) 2 ट्यूबों के जोड़ के लिए ट्यूब स्वैगिंग प्रक्रिया। (2) स्पेसर रिंग (सामग्रीः स्टील) उपलब्ध हैं। (3) एक तरफ ठोस सादा पंख हैं और दूसरा पंखदार पंख हैं, एक ही ट्यूब पर 2 पंख प्रकार। |
||||
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक की कार्यशाला है, जिसमें 4 ईआरडब्ल्यू उच्च आवृत्ति वेल्डिंग फाइनिंग लाइनें, दैनिक उत्पादन क्षमता लगभग 40 टन शामिल हैं;
उच्च आवृत्ति वेल्डिंग सर्पिल स्टील ट्यूबों के लिए हमारी गुणवत्ता आश्वासन योजना। (2.1) साधारण ट्यूबों और पंखों दोनों के लिए कच्चे माल का नियंत्रण। (2.2) रिपोर्ट के साथ प्रक्रिया नियंत्रण में,जैसे WPS, PQR&WPQ;विनिर्माण से पहले वेल्ड जमाव दक्षता परीक्षण, विनाशकारी परीक्षण और तन्यता परीक्षण आदि (2.3) रिपोर्ट के साथ अंतिम निरीक्षण नियंत्रण (दृश्य और आयामी जांच आदि) ।
उच्च आवृत्ति प्रतिरोध वेल्डेड फिन ट्यूब को अधिकतम सतह क्षेत्र के लिए पूरी तरह से विस्तारित किया गया है ताकि दक्षता प्राप्त हो सके।उच्च आवृत्ति वेल्डिंग फिन ट्यूब का गर्मी हस्तांतरण अनुपात अन्य सादे ट्यूबों की तुलना में लगभग 8 ~ 9 गुना अधिक है.
यह वेल्डेड हेलिकल फिन ट्यूब एक एकल अभिन्न इकाई है, गर्मी संपर्क प्रतिरोध और नुकसान को समाप्त करती है। आम तौर पर ट्यूब पक्ष तापमान 800 डिग्री तक स्टेनलेस स्टील फिन के लिए; कम कार्बन स्टील्स,475 डिग्री तक का सामना करना सबसे आम विकल्प है.
हमारी सेवा:
1. पूछताछ-व्यावसायिक उद्धरण, या पूछताछ आइटम अधिक विवरण भेजें
2. कीमत, लीड टाइम, भुगतान की अवधि आदि की पुष्टि करें
3. प्रोफार्मा चालान भेजें या ऑनलाइन
4. अपने अनुरोध के अनुसार नमूने बनाने, आप तस्वीरें या नमूने भेज, उत्पादन की व्यवस्था
5- उत्पादन लाइन की तस्वीरें भेजें और अनुमानित वितरण समय की पुष्टि करें।
6उत्पादन समाप्ति-आम उत्पादन उत्पादों की तस्वीरें और नमूने अनुमोदन के लिए आपके पास भेजे जाएंगे।
7. ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जाँच करें
8. आदेश कहा जा सकता है "समाप्त" जब आप माल प्राप्त और उनके साथ संतुष्ट
9. गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में हमारे लिए प्रतिक्रिया. और हम बेहतर कर सकते हैं
