सर्पिल वाष्पीकरण कार्बन स्टील SA210 यू बेंड निकास पाइप
| उत्पाद का विवरण | |
| सामग्रीः | कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, स्टेनलेस स्टील आदि |
| ट्यूब का विवरण: | ट्यूब ओडीः 19 मिमी मिन. |
| ट्यूब की लंबाई: अधिकतम 18 मीटर। | |
| पंख ऊंचाईः अधिकतम 32 मिमी। | |
| पंखुड़ी मोटाईः 0.8 मिमी मिनट | |
| पंखुड़ी की दूरीः ठोस पंखुड़ियों के लिए न्यूनतम 4 मिमी और दागदार पंखुड़ियों के लिए न्यूनतम 3.3 मिमी। | |
| उत्पादन क्षमताः | दैनिक उत्पादन क्षमता 40 टन तक; |
| एचएफडब्ल्यू फिन प्रकारः | ठोस सादा और दागदार। |

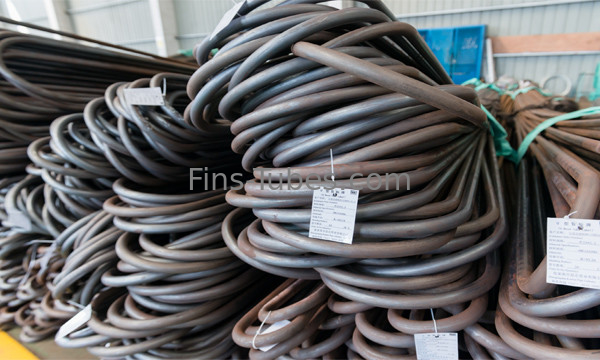

यू बेंट वेल्डेड स्पाइरल इवेपरेटर ट्यूब, SA210 Gr. C SMLS कार्बन स्टील ट्यूब
विवरण:
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल स्टील फिन ट्यूब का व्यापक रूप से बॉयलर धुआं गैस से अपशिष्ट गर्मी की वसूली में उपयोग किया जाता है।
परिचय:
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल स्टील फिन ट्यूब का व्यापक रूप से बॉयलर धुआं गैस से अपशिष्ट गर्मी की वसूली में उपयोग किया जाता है।पंख पट्टी लगातार वेल्डेड और एक पॉलिश नंगे ट्यूब पर सर्पिल घुमावदार हैऔर ट्यूब और पंख उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके एक साथ बंधे होते हैं।वे सभी बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर पानी में घुलनशील गोली के रूप में लुप्तप्राय संक्षारण अवरोधक (VCI) हैंइसके सूट विभिन्न क्षेत्र जैसे उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल फिन ट्यूब व्यापक रूप से फायर हीटर, हीट एक्सचेंजर, बॉयलर, इकोनॉमाइज़र, प्री-हीटर, कूलर, हीट पाइप में लागू होते हैं।हीटर आदि....
हम दोनों ठोस सादा और दागदार हेलिकल वेल्डेड स्टील फिनड ट्यूब का उत्पादन करते हैं. और यह भी, सभी सर्पिल वेल्डिंग ट्यूब फिन ट्यूब के बीच में या अंत में झुक सकता है, हम इसे हेयरपिन ट्यूब कहते हैं.
जाँचः
दृश्य जाँचः
पंखों के गैर वेल्डेड भाग, पंखों के क्षतिग्रस्त होने के बाद, तांबे का प्रदूषण, आंसू, लपेट आदि...
आयाम जाँचः
पंखुड़ी की ऊँचाई, पंखुड़ी के बीच की दूरी, पंखुड़ी की झुकाव, पंखुड़ी का लहराना, पंखुड़ी वाले और बिना पंखुड़ी वाले भाग की लंबाई आदि...
झुकने की जाँचः
अंडाकारता, मोटाई और क्षेत्रफल में कमी।
ट्यूब अंत समाप्तिः
बेवल @ (30°~35°)
बेवल रूट का आकार
0.5 मिमी ~ 1.5 मिमी
वितरण की शर्त
ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूख और हवा उड़ाया साफ, बाहर हेलिकल वेल्डेड ट्यूबों के दोनों सिरों पर वार्निश के साथ लेपित कर रहे हैं।
प्रलेखनः
इसमें QAP, WPS, PQR& WPQ, कच्चे माल की मिल प्रमाणपत्र, निरीक्षण और परीक्षण के नमूने के परिणाम और निर्माता की वारंटी प्रमाण पत्र शामिल होंगे।
विनिर्देशः
पंख और ट्यूब सामग्री की एक विस्तृत श्रृंखला के संयोजन उपलब्ध हैं।
| पद | सामान्य सामग्री | लोकप्रिय एएसटीएम सामग्री |
| कोर ट्यूब सामग्री |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, स्टेनलेस स्टील आदि |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192, SA179, SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, आदि। SA210 ग्रेड C SMLS |
| पंखों की सामग्री |
कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील, स्टेनलेस स्टील आदि |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, आदि |
आयाम डेटा शीट हम आपूर्ति कर सकते हैं।
| ठोस हेलिकल स्टील फिन ट्यूब निर्माण रेंज | ठोस पंख ((मिमी) | दागदार पंख | ||
| मिन | अधिकतम | मिन | अधिकतम | |
| ट्यूब ओडी ((मिमी) | 19 | 219 | 19 | 219 |
| पंखुड़ी की ऊँचाई ((मिमी) | 8 | 26 | 8 | 32 |
| पंख मोटाई ((मिमी) | 0.8 | 2.8 | 1 | 1.6 |
| पंखुड़ी घनत्व ((मिमी) | 4 ((250 एफपीएम) | 20 | 3.3 ((303FPM) | 20 |
| ट्यूब की लंबाई ((मिमी) | नहीं | 18000 | नहीं | 18000 |
|
अतिरिक्त आपूर्ति दायराः (1) 2 ट्यूबों के जोड़ के लिए ट्यूब स्वैगिंग प्रक्रिया। (2) स्पेसर रिंग (सामग्रीः स्टील) उपलब्ध हैं। (3) एक तरफ ठोस सादा पंख हैं और दूसरा पंखदार पंख हैं, एक ही ट्यूब पर 2 पंख प्रकार। |
||||
