हीट एक्सचेंजर फिन ट्यूब
Created with Pixso. DELLOK 19mm हीट एक्सचेंजर फिन ट्यूब

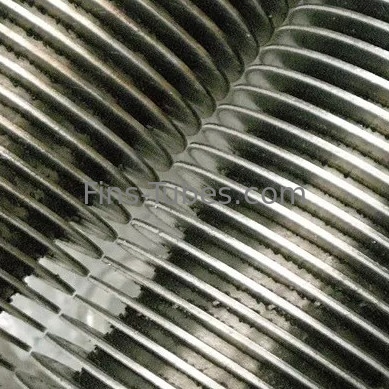

DELLOK 19mm हीट एक्सचेंजर फिन ट्यूब

Brand Name: DELLOK
Model Number: एचएफडब्ल्यू
MOQ: विवरण के लिए हमसे संपर्क करें
कीमत: N/A Contact us for details
Delivery Time: आदेश प्राप्त होने पर 1 महीने के भीतर काम से बाहर।
Payment Terms: एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें
Detail Information
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE. ISO,EN10204. 3.1 Cert.
ट्यूब ओवरडोजः:
19 मिमी मिन.
एचएफडब्ल्यू फिन प्रकार:
ठोस सादा और दागदार
कोर ट्यूब सामग्री:
कार्बन स्टील
मिश्र धातु स्टील:
गर्मी प्रतिरोधी स्टील, स्टेनलेस स्टील आदि
ट्यूब की लंबाई::
18 मीटर अधिकतम.
पंख की ऊंचाई::
अधिकतम 32 मिमी।
पैकेजिंग विवरण:
(1) जलरोधक स्टील फ्रेम बंडल पैकेज;(2) स्टील फ्रेम केस को प्रत्येक छोर को ढकने के साथ प्लाईवुड द्वारा
आपूर्ति की क्षमता:
60000 मीटर माह
प्रमुखता देना:

19 मिमी हीट एक्सचेंजर फिन ट्यूब

,

19 मिमी सेरेटेड फिन ट्यूब

,

TP304 हीट एक्सचेंजर फिन ट्यूब

Product Description

19 मिमी हीट एक्सचेंजर फिन ट्यूब



SS409/SS410 पंख सामग्री TP304 / TP304L, सर्पिल पंख ट्यूब हीटर, ठोस और शिकंजा पंख पर वेल्डेड कर रहे हैं

ASTM A240/A240M: दबाव के पात्रों और सामान्य अनुप्रयोगों के लिए क्रोम और क्रोम-निकल स्टेनलेस स्टील प्लेट, शीट और स्ट्रिप
त्वरित विवरणः
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल स्टील फिन ट्यूब का व्यापक रूप से बॉयलर धुआं गैस से अपशिष्ट गर्मी की वसूली में उपयोग किया जाता है।

सामान्य एचएफ वेल्डिंग उत्पादन क्षमता

एचएफ वेल्डिंग फिन ट्यूब के सामान्य विनिर्देश

वेल्डिंग सुविधाः 4 फिनिंग मशीनें;
दैनिक उत्पादन क्षमता 40 टन तक;
एचएफडब्ल्यू फिन प्रकारः ठोस सादा और दागदार।

ट्यूब ओडीः 19 मिमी मिन.
ट्यूब की लंबाई: अधिकतम 18 मीटर।
पंख ऊंचाईः अधिकतम 32 मिमी।
पंखुड़ी मोटाईः 0.8 मिमी मिनट
पंखुड़ी की दूरीः ठोस पंखुड़ियों के लिए न्यूनतम 4 मिमी और दागदार पंखुड़ियों के लिए न्यूनतम 3.3 मिमी।


विवरण:
सामान्य विनिर्माण प्रक्रियाःपंखुड़ी पट्टी को लगातार वेल्डेड किया जाता है और एक पॉलिश किए हुए नंगे ट्यूब पर सर्पिल रूप से घुमाया जाता है। और ट्यूब और पंखुड़ी को उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके एक साथ बांधा जाता है।
हम दोनों ठोस सादा और दागदार हेलिकल वेल्डेड स्टील फिनड ट्यूब का उत्पादन करते हैं. और यह भी, सभी सर्पिल वेल्डिंग ट्यूब फिन ट्यूब के बीच में या अंत में झुक सकता है, हम इसे हेयरपिन ट्यूब कहते हैं.
अनुप्रयोग:
उच्च आवृत्ति प्रतिरोध वेल्डेड हेलिकल फिन ट्यूब व्यापक रूप से फायर हीटर, हीट एक्सचेंजर, बॉयलर, इकोनाइज़र, प्री-हीटर, कूलर, हीट पाइप, हीटर आदि में लागू होते हैं।
विनिर्देशः
पंख और ट्यूब सामग्री की एक विस्तृत श्रृंखला के संयोजन उपलब्ध हैं।

पद

सामान्य सामग्री

लोकप्रिय एएसटीएम सामग्री

कोर ट्यूब सामग्री

कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील,
स्टेनलेस स्टील आदि

10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192, SA179,
SA178, SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91, आदि।

पंखों की सामग्री

कार्बन स्टील, मिश्र धातु स्टील, गर्मी प्रतिरोधी स्टील,
स्टेनलेस स्टील आदि

Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, आदि


प्रतिस्पर्धात्मक लाभ:

  1. हमारे पास 10,000 वर्ग मीटर से अधिक की कार्यशाला है, जिसमें 4 ईआरडब्ल्यू उच्च आवृत्ति वेल्डिंग फाइनिंग लाइनें, दैनिक उत्पादन क्षमता लगभग 40 टन शामिल हैं;

  2. उच्च आवृत्ति वेल्डिंग सर्पिल स्टील ट्यूबों के लिए हमारी गुणवत्ता आश्वासन योजना। (2.1) साधारण ट्यूबों और पंखों दोनों के लिए कच्चे माल का नियंत्रण। (2.2) रिपोर्ट के साथ प्रक्रिया नियंत्रण में,जैसे WPS, PQR&WPQ;विनिर्माण से पहले वेल्ड जमाव दक्षता परीक्षण, विनाशकारी परीक्षण और तन्यता परीक्षण आदि (2.3) रिपोर्ट के साथ अंतिम निरीक्षण नियंत्रण (दृश्य और आयामी जांच आदि) ।

  3. उच्च आवृत्ति प्रतिरोध वेल्डेड फिन ट्यूब को अधिकतम सतह क्षेत्र के लिए पूरी तरह से विस्तारित किया गया है ताकि दक्षता प्राप्त हो सके।उच्च आवृत्ति वेल्डिंग फिन ट्यूब का गर्मी हस्तांतरण अनुपात अन्य सादे ट्यूबों की तुलना में लगभग 8 ~ 9 गुना अधिक है.

  4. यह वेल्डेड हेलिकल फिन ट्यूब एक एकल अभिन्न इकाई है, गर्मी संपर्क प्रतिरोध और नुकसान को समाप्त करती है। आम तौर पर ट्यूब पक्ष तापमान 800 डिग्री तक स्टेनलेस स्टील फिन के लिए; कम कार्बन स्टील्स,475 डिग्री तक का सामना करना सबसे आम विकल्प है.

ठोस हेलिकल वेल्डेड फिन ट्यूबों के लिए अतिरिक्त सेवाएं:

  1. उच्च आवृत्ति वेल्डिंग मशीन आउटपुट बिजली की आपूर्तिः 200KW या 300KW

  2. The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.

  3. स्वीकृति मानदंडः उच्च आवृत्ति प्रतिरोध वेल्डेड फिन के आयामों, सहिष्णुता और परीक्षणों के लिए अंतर्राष्ट्रीय मानक या ग्राहकों की वितरण शर्तें (टीडीसी) ।

  4. विजुअल चेक: फिना के गैर वेल्डेड भाग, फिना के नुकसान, तांबे का प्रदूषण, आंसू, लिपटे आदि...

  5. आयाम की जाँचः पतवार की ऊँचाई, पतवार की दूरी, पतवार की झुकाव, पतवार की तरंग, पतवार वाले और पतवार रहित भाग की लंबाई आदि...

  6. झुकने की जाँचः अंडाकार, मोटाई और क्षेत्र में कमी।

  7. कोटिंगः बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर पानी में घुलनशील गोली के रूप में लुप्तप्राय संक्षारण अवरोधक (VCI) ।

  8. फिन एंड फिनिशः Bevel ((30~35 डिग्री)

  9. प्रसव की स्थिति: ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा में उड़ाया साफ, बाहर हेलिकल वेल्डेड ट्यूबों के दोनों छोरों पर वार्निश के साथ लेपित कर रहे हैं।महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।.

  10. प्रलेखन में QAP, WPS, PQR& WPQ, कच्चे माल की मिल प्रमाणपत्र, निरीक्षण और परीक्षण के नमूने के परिणाम और निर्माता की वारंटी प्रमाण पत्र शामिल होंगे।

DELLOK 19mm हीट एक्सचेंजर फिन ट्यूब 0DELLOK 19mm हीट एक्सचेंजर फिन ट्यूब 1DELLOK 19mm हीट एक्सचेंजर फिन ट्यूब 2
