| ब्रांड नाम: | DELLOK |
| मॉडल संख्या: | HH FIN |
| न्यूनतम आदेश मात्रा: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| प्रसव का समय: | आदेश के बाद 5 सप्ताह के भीतर पूर्व कार्य। |
| भुगतान की शर्तें: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |

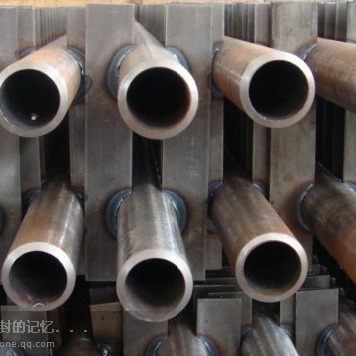

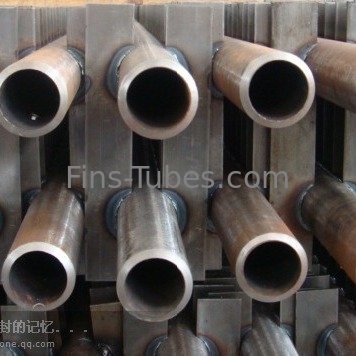

H HH फिन बेंड्स DIN 17175 304 स्टेनलेस स्टील स्क्वायर ट्यूब
DIN 17175 ST35.8 / I SMLS कार्बन स्टील स्क्वायर एच फिन ट्यूबिंग 90 डिग्री झुकने के साथ
विवरण:
|
मानक |
DIN17175 |
|
सामग्री |
St37.2,St35.4/8,St42,St45,St52,St524, A53B, A106B, API5LB,X42,X46,X52,X60,X65 STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 |
|
अंत सुरक्षा |
प्लास्टिक के टोपी |
|
बाहरी कोटिंग |
काले रंग की पेंटिंग, जंग रोधी तेल, जस्ती या ग्राहकों की आवश्यकता के अनुसार |
|
पैकिंग |
लकड़ी के बक्से, प्लास्टिक फिल्म बैग या विभिन्न ग्राहकों के अनुरोध के अनुसार |
|
निरीक्षण और परीक्षण |
यूटी, ईटी, एचटी, आरटी आदि और अन्य मानक के अनुसार, या ग्राहकों के अनुरोधों के अनुसार |
|
वितरण की शर्त |
एनील्ड, नॉर्मलाइज्ड, नॉर्मलाइज्ड और टेम्पर्ड |
|
उत्पाद का विवरण |
|
|
ट्यूब का विवरण: |
ट्यूब ओडीः अधिकतम 73 मिमी। |
|
ट्यूब की लंबाई: अधिकतम 18 मीटर। |
|
|
पंख की मोटाईः 1.5 मिमी ~ 3.5 मिमी |
|
|
फिन पिचः 10 मिमी मिन. |
|
|
उत्पादन क्षमताः |
दैनिक क्षमता 20 टन तक; |
निर्माण प्रक्रिया
चौकोर या आयताकार एच फिन एक स्टील बेस ट्यूब पर वेल्डेड होते हैं। हम इसे एच फिन टाइप ट्यूबिंग कहते हैं।
स्वीकृति मानदंड
अनुमोदित ड्राइंग और ग्राहकों की वितरण शर्तें (टीडीसी)
अतिरिक्त सेवाएं
ट्यूब स्वैगिंग, कोहनी, झुकने ((90° / 180° या ग्राहक के डिजाइन के अनुसार) ।
गुणवत्ता परीक्षण
स्क्वायर या रेक्टांगुलर एच फिनेड ट्यूब की गुणवत्ता हाइड्रोस्टैटिक या वायवीय परीक्षणों द्वारा सुनिश्चित की जाती है।आन्तरिक ट्यूबों और बाहरी पंखों के बीच यांत्रिक बंधन को सत्यापित करने के लिए सर्पिल करंट परीक्षण और तन्यता परीक्षण.
सतह कोटिंग
बाहर लाल ऑक्साइड जिंक फॉस्फेट प्राइमर और अंदर वाष्पीकरणीय संक्षारण अवरोधक (VCI) पानी में घुलनशील गोली के रूप में।
प्रसव की स्थिति: ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा में उड़ाया साफ, बाहरी रूप से वर्ग या आयताकार फिन ट्यूब के दोनों छोरों पर वार्निश के साथ लेपित हैं।
अनुप्रयोग:
इकोनॉमाइज़र
हीट एक्सचेंजर
समुद्री बॉयलर
विनिर्देशः
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम/एएसएमई सामग्री |
|
कोर ट्यूब सामग्री |
कार्बन स्टील |
1कार्बन स्टीलः ए106 / ए179 / ए192 / ए210 आदि... |
|
स्टड |
कार्बन स्टील |
1कार्बन स्टील
|
आयाम डेटा शीट हम आपूर्ति कर रहे हैं.
|
एच-फिन का सामान्य विवरण |
लोकप्रिय विनिर्देश हम करते हैं |
|
ट्यूब ओडी ((मिमी) |
25 से 73 मिमी |
|
ट्यूब दीवार मोटाई ((मिमी) |
2.5 मिमी मिन. |
|
ट्यूब की लंबाई ((मिमी) |
18000 मिमी अधिकतम. |
|
पंख की मोटाई ((मिमी) |
1.5mm से 3.5mm तक |
|
फिन पिच ((मिमी) |
10 मिमी मिन. |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक की कार्यशाला है, जिसमें 6 एच-फिन टाइप फिनिंग मशीनें शामिल हैं, दैनिक एक्सट्रूज़न क्षमता 20 टन तक है।
उच्च दबाव वाले बॉयलरों के लिए स्क्वायर या रेक्टांगुलर फिन्स एच-फिन्डेड ट्यूब पसंदीदा ट्यूब विकल्प हैं।
पंखों को लगभग किसी भी आकार और आकार में स्टैम्पिंग प्रक्रिया द्वारा निर्मित किया जा सकता है।
इन-लाइन फिन और ट्यूब स्पेसिंग सूजन या गंदगी वाले वातावरण में उत्कृष्ट विकल्प के साथ सफाई की अनुमति देता है।
पंखों की ऊँचाई और दूरी केवल गर्मी हस्तांतरण के कारण सीमित होती है।
पंख और नली समान या भिन्न धातु हो सकती है।
