| ब्रांड नाम: | DELLOK |
| मॉडल संख्या: | यू बेंड ट्यूब |
| न्यूनतम आदेश मात्रा: | विवरण के लिए हमसे संपर्क करें |
| कीमत: | N/A Contact us for details |
| प्रसव का समय: | आदेश प्राप्त होने पर 1 माह के भीतर पूर्व कार्य। |
| भुगतान की शर्तें: | एल/सी, टी/टी विवरण के लिए हमसे संपर्क करें |
निरंतर हेयरपिन धातु यू आकार 1500 मिमी वेल्डेड फिन ट्यूब

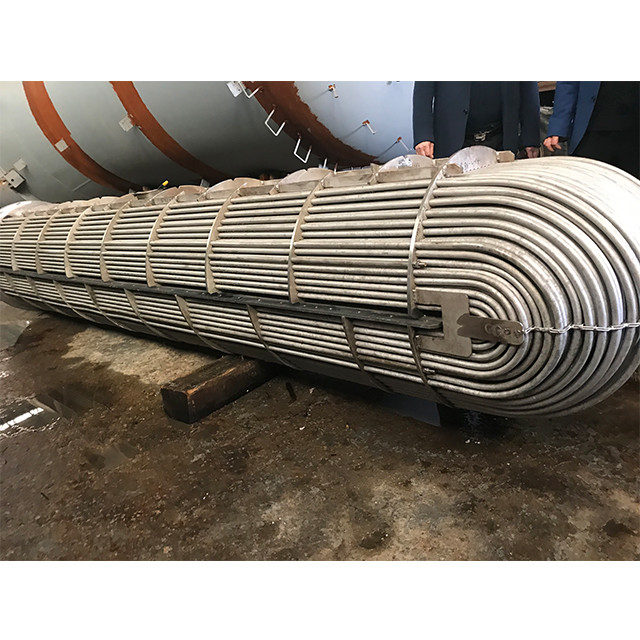

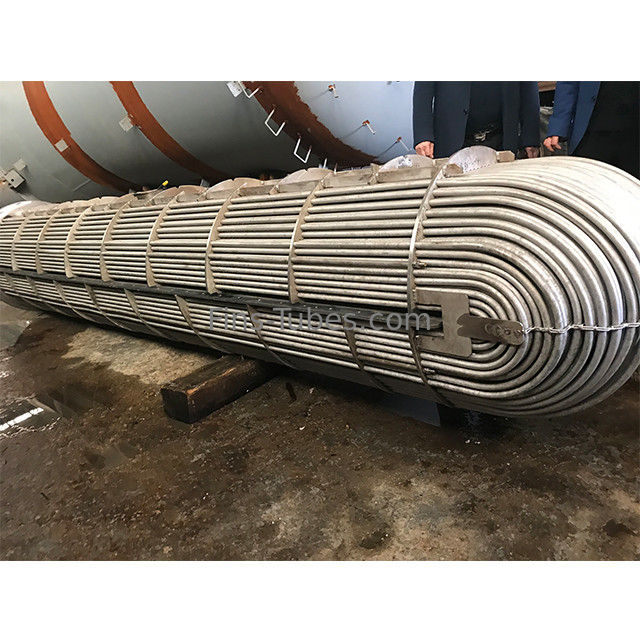

एएसटीएम ए 106 एसएमएलएस कार्बन स्टील, निरंतर हेयरपिन वेल्डिंग स्टील यू ट्यूब बंडल
त्वरित विवरणः
ASTM A106B/ASME SA106B (उपलब्ध स्टील ग्रेडः ग्रेड A / B / C)
ASTM 179/ASME SA179
ASTM 192/ASME SA192
ASTM A213 T11 /T22
ट्यूब का प्रकारःसीमलेस (ठंडे ढंग से खींचा)
ट्यूब अंतःसादा अंत या कंक्रीट अंत
विवरण:
निरंतर हेयरपिन वेल्डिंग स्टील यू ट्यूब बंडल. इन ट्यूबों का व्यापक रूप से बॉयलर और इकोनोमाइज़र में उपयोग किया जाता है।
ग्रेड और रासायनिक संरचनाः
|
|
C≤ |
एमएन |
P≤ |
S≤ |
Si≥ |
Cr≤ |
Cu≤ |
मो≤ |
Ni≤ |
V≤ |
|
ए |
0.25 |
0.27-0.93 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
|
बी |
0.30 |
0.29-1.06 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08 |
|
सी |
0.35 |
0.29-1.06 |
0.035 |
0.035 |
0.10 |
0.40 |
0.40 |
0.15 |
0.40 |
0.08
|
कारखाना परीक्षण और अन्य शब्द:
1हाइड्रोस्टैटिक या विनाशकारी विद्युत परीक्षण
2ताप उपचारः मानक के अनुसार
3सतह की स्थितिः मानक के अनुसार।
4अनाज का आकारःमानक के अनुसार
5. नमूनाकरण: सपाट करना, फ्लेरिंग करना, अनाज का आकार, मार्किंग करना
6. हम कंक्रीट अंत, प्लास्टिक टोपी, लेप कोटिंग, तेल या काले रंग से रगड़ने और अन्य पैकिंग को रोकने के लिए प्रदान करते हैं
सेवा।
तकनीकी आवश्यकताएं:
झुकने के लिए सीधा ट्यूब मानक विनिर्देशः
एएसटीएम ए106; एएसटीएम ए179; एएसटीएम ए192; एएसटीएम ए210, आदि
चिह्नित करना:
ट्यूब की पूरी लंबाई पर मार्किंग मशीन द्वारा झुकने से पहले
(चिह्नित किए बिना गर्मी उपचार के बाद घुमावदार खंड)
यू-बेंड ट्यूब:
-टेमा आरसीबी 2.31 ट्यूबलर एक्सचेंजर निर्माताओं के संघ का मानक (9वां संस्करण)
-ASTM A688/ASME SA688 ऑस्टेनिटिक संक्षारण प्रतिरोधी वेल्डेड ट्यूबों के लिए मानक विनिर्देश
स्टील ग्रेड फ़ीड वाटर बॉयलर के लिए डिज़ाइन किया गया।
-ASTM B163/ASME SA163 निकेल और निकेल मिश्र धातु के ट्यूबों के लिए मानक तकनीकी आवश्यकताएं
कंडेनसर और हीट एक्सचेंजर।
झुकने की त्रिज्या:
1.5*OD ((बाहरी व्यास) से 1500 मिमी तक
1.5*OD से कम या उसके बराबर त्रिज्या वाले ट्यूबों का ऑर्डर करते समय ज्यामिति की सटीकता पर सहमत होना आवश्यक है।
सीधी ट्यूबों की अधिकतम लंबाईः
(बेंडिंग से पहले): 35000 मिमी।
पैर की लंबाई:
न्यूनतम 1 मीटर, अधिकतम 16500 मिमी (अधिकतम R=1500 मिमी के लिए)
ताप उपचार:
यू-बेंडिंग के बाद तनाव कम (बेंडिंग क्षेत्र प्लस प्रत्येक पैर के लिए 300MM) ।
यू झुकने के बाद हाइड्रोस्टैटिक परीक्षणः
अधिकतम परीक्षण दबाव 600 बार, 10 सेकंड तक भिगोना
मध्यम:डिमैटेरियलाइज्ड वाटर। हाइड्रो-टेस्ट के बाद संपीड़ित हवा की सफाई।
पैकेजिंगः परिवहन के योग्य मजबूत पूर्व-धूम्रपान लकड़ी के बक्से में
प्रत्येक ट्यूब लंबाई, त्रिज्या, व्यास, पीओ आवश्यकताओं के अनुसार के रूप में अच्छी तरह से polyethylene में लिपटे
ट्यूब के दोनों छोरों पर नरम प्लास्टिक के ढक्कन वाली फिल्में।
ग्रेड और रासायनिक संरचना (%):
|
मानक |
ग्रेड |
रासायनिक संरचना |
|||||||||
|
सी |
हाँ |
एमएन |
पी |
एस |
सीआर |
मो |
कु |
नि |
वी |
||
|
एएसटीएम ए179 |
A179 |
≤0.06-018 |
/ |
0.27-0.63 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
ASME SA106 |
SA106B |
0.170.25 |
≥0.1 |
0.701.00 |
≤0.030 |
≤0.030 |
≤0.035 |
|
|
|
|
|
ASTM A106 |
ए |
≤0.25 |
≤0.10 |
0.270.93 |
≤0.035 |
≤0.035 |
≤0.40 |
≤0.15 |
≤0.40 |
≤0.40 |
≤0.08 |
|
बी |
≤0.30 |
≤0.10 |
0.291.06 |
≤0.035 |
≤0.035 |
≤0.40 |
≤0.15 |
≤0.40 |
≤0.40 |
≤0.08 |
|
|
सी |
≤0.35 |
≤0.10 |
0.291.06 |
≤0.035 |
≤0.035 |
≤0.40 |
≤0.15 |
≤0.40 |
≤0.40 |
≤0.08 |
|
|
एएसटीएम ए५३ |
ए |
0.25 |
/ |
0.95 |
0.05 |
0.045 |
0.40 |
0.15 |
0.40 |
0.40 |
0.08 |
|
बी |
0.3 |
/ |
1.2 |
0.05 |
0.045 |
0.40 |
0.15 |
0.40 |
0.40 |
0.08
|
|
