| Brand Name: | Dellok Yonghui |
| Model Number: | एक्सट्रूडेड फिन ट्यूब |
| MOQ: | 1 टुकड़ा |
| कीमत: | $20 - 1000 /Piece/Pieces |
| Delivery Time: | 1-3 सप्ताह |
| Payment Terms: | टी/टी, एल/सी, डी/ए, वेस्टर्न यूनियन, मनीग्राम |

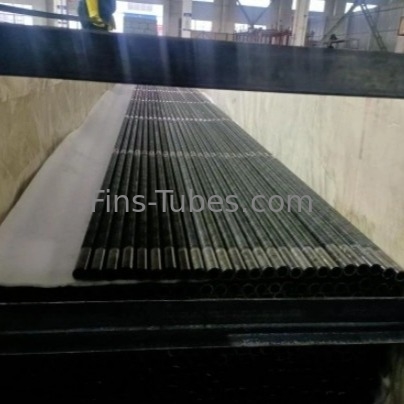

DELLOK SA334 Gr1 हीट एक्सचेंजर के लिए एक्सट्रूडेड फिनड ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो कि चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू. पाइप के प्रत्येक बैच नमूना और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
एक्सट्रूडेड फिन ट्यूबउत्पाद का वर्णन:
हीट एक्सचेंजर्स में, तरल पदार्थों के प्रकार, हीट ट्रांसफर सतह क्षेत्र, तरल पदार्थ की गति और दबाव एक महत्वपूर्ण भूमिका निभाते हैं।पंखों को ट्यूबों पर एक्सट्रूज़न द्वारा बनाया जाता है.
एक्सट्रूज़न विशेष मशीनों से ट्यूब की बाहरी सतह को एक्सट्रूड करके निर्दिष्ट मोटाई, ऊंचाई और पिच में पंख बनाने की प्रक्रिया है।ट्यूब की गर्मी हस्तांतरण सतह बढ़ाया जा सकता हैआवश्यक से अधिक गर्मी हस्तांतरण क्षेत्र और विस्तार से निर्मित पंखों की ऊंचाई में वृद्धि के कारण होने वाली समस्याओं को किए गए अध्ययनों और अनुभव द्वारा पहचाना जाता है।इसलिए पंखों प्रक्रिया के लिए सबसे उपयुक्त तरीके से डिजाइन कर रहे हैं.
उत्पाद का चयन ग्राहक की आवश्यकताओं और उत्पाद के उपयोग के स्थानों को ध्यान में रखकर उत्पाद की दक्षता और इष्टतम उत्पाद लागत की गणना के साथ किया जाता है।पर्यावरणीय परिस्थितियों और सुरक्षा नियमों को ध्यान में रखते हुए वैकल्पिक समाधान प्रस्तुत किए जाते हैं.
इंटीग्रल एक्सट्रूडेड सर्पेंटिन आम तौर पर कैस्केड प्रकार के कंडेनसिंग बॉयलर और बॉयलर में उपयोग किए जाते हैं। ट्यूबों पर एक्सट्रूडेड एल्यूमीनियम सर्पेंटिन का उपयोग स्वच्छ गर्म हवा जनरेटर में किया जाता है।इनका उपयोग इसके रूप में भी किया जा सकता हैहीट एक्सचेंजरहवा से ठंडा कंडेनसर, तेल और भाप अनुप्रयोगों में।
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:
दएक्सट्रूडेड फिन ट्यूबएक एल्यूमीनियम ट्यूब या आस्तीन को आधार ट्यूब पर संपीड़ित करके उत्पादित किया जाता है। फूल को बहुत उच्च दबावों के संपर्क में लाया जाता है जो अनिवार्य रूप से पंखुड़ियों को अंतिम पंखुड़ी प्रोफाइल में "बढ़ता" है।इस प्रक्रिया से एक उत्कृष्ट मजबूत जोड़ का निर्माण होता है जिसमें बहुत अधिक प्रतिरोध (फिन कठोरता) के साथ-साथ असाधारण गर्मी हस्तांतरण क्षमताएं (दीर्घायु) होती हैं।एक्सट्रूडेड फिन ट्यूबों का फायदा यह है कि वे नंगे ट्यूब को संक्षारण से पूरी तरह सुरक्षित रखते हैं और फिन में उच्च यांत्रिक शक्ति होती है।एक्सट्रूडेड फिनड ट्यूब अन्य फिन प्रकारों की तुलना में समय के साथ सबसे स्थिर प्रदर्शन प्रदान करते हैंपंखुड़ी को एक बाहरी एल्यूमीनियम ट्यूब से दबाव का उपयोग करते हुए एक प्रक्रिया द्वारा रोल किया जाता है ताकि अस्तर ट्यूब और पंखुड़ियों के बीच एक रोल "दबाव बंधन" बनाया जा सके। एल्यूमीनियम पंखुड़ी सामग्री पूरी तरह से ट्यूब को घेरती है,सिवाय उन छोरों पर जहां एक ट्यूब कोटिंग लागू की जा सकती है.
एक्सट्रूडेड फिन ट्यूब लाभ:
पंखों को विकृत किए बिना उच्च दबाव वाले जल जेट से साफ करना आसान है
पाइप को पंखों से चिपके रहने के लिए यांत्रिक रूप से नहीं बढ़ाया जाता है
समान और विश्वसनीय गर्मी हस्तांतरण
ट्यूब और पंखों के बीच कोई गैल्वानिक जंग नहीं
पंख कंपन प्रतिरोधी होते हैं
औद्योगिक अनुप्रयोगों के लिए पूरी तरह से उपयुक्त
मांग वाले अनुप्रयोगों के लिए गुणवत्ता/मूल्य अनुपात
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
पंखों के आधार पर कोई गैल्वनिक जंग नहीं
मजबूत पंख, उच्च दबाव सफाई के लिए प्रतिरोधी, कोई विकृति या झुकने का कारण नहीं
इकाई के जीवनकाल के लिए बेहतर गर्मी हस्तांतरण क्षमता
ट्यूबों को शिप किया जा सकता है और लंबाई के लिए कटौती और प्रत्येक छोर पर stripped
ट्यूबों के अंत में वैकल्पिक कम करने वाले आस्तीन (घंटी)
इन ट्यूबों का उपयोग करने वाले हीट एक्सचेंजर के लिए उपलब्ध विस्तारित वारंटी
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
एक्सट्रूडेड फिनेड ट्यूबों का उपयोग उच्च तापमान और संक्षारक वायुमंडलीय परिस्थितियों में किया जाता है जैसेः
ऑपरेटिंग तापमान 300°C से कम;
अपतटीय या अन्य दूरस्थ अनुप्रयोग;
गर्मी पाइप;
हवा, गैस या तेल के लिए सूखी हवा कूलर;
एचवीएसी अनुप्रयोगों के लिए हवा से हवा के बीच हीट एक्सचेंजर;
वायु शोधन संयंत्रों में वायु निर्जलीकरण और वायु निकास प्रणाली में ऊर्जा वसूली।
एक्सट्रूडेड एल्यूमीनियम ट्यूब विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ:एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded fined ट्यूब, भी कहा जाता है [अंतर्निहित fined ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
दएक्सट्रूडेड फिन ट्यूबएक बिमेटलिक ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रिल के साथ अस्तर किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2.पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3.एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो धातु पंख ट्यूब भी कहा जाता है) और द्विधातु ट्यूब (संमिश्रित एक्सट्रूडेड पंख ट्यूब) .
4.पंखुड़ी सामग्री के रूप में एल्युमिनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
5.बाहर निकाले गए पंखुड़ी ट्यूबों का प्रयोग कहाँ किया जाता है?
एक्सट्रूडेड फिन ट्यूब का व्यापक रूप से रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग में उपयोग किया जाता हैः
हवा से ठंडा कंडेनसर
उत्पादों के लिए हवा से ठंडा कूलर
गैस कूलर
गैस हीटर
6.आप गुणवत्तापूर्ण उत्पाद कैसे सुनिश्चित करते हैं?
हम एएसएमई, नेशनल बोर्ड ऑफ बॉयलर्स एंड प्रेशर वेसल और ग्राहक आवश्यकताओं जैसे उद्योग मानकों के आधार पर एक इन-हाउस क्वालिटी सिस्टम (या क्यूएमएस) का पालन करते हैं।हमारी गुणवत्ता प्रणाली प्रलेखित है, हमारे गुणवत्ता नियंत्रण विभाग द्वारा लेखा परीक्षित और लागू किया जाता है।
