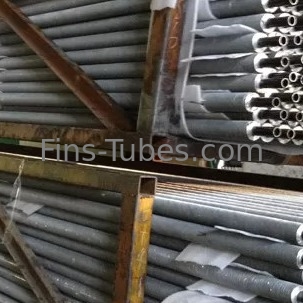

शीतलन प्रणाली कार्बन GrA1 6 मिमी एक्सट्रूडेड फिन ट्यूब
एक्सट्रूडेड द्वि-धातु प्रशीतन फिन ट्यूब, A210 Gr A1 / C SMLS कार्बन ट्यूब
ASTM A192 / A192M: उच्च दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूब
ASTM A210 / A210M: निर्बाध मध्यम कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब
ASTM A179 / A179M: सीमलेस कोल्ड-ड्राउन कम कार्बन स्टील हीट-एक्सचेंजर और कंडेनसर ट्यूब
ट्यूब का प्रकारःसीमलेस (कोल्ड ड्रॉ)
अंतःसादा अंत या कंक्रीट अंत।
सतह संरक्षण: काली पेंटिंग, विरोधी जंग तेल या लेक।
विवरण:
|
सामान्य एक्सट्रूज़न उत्पादन क्षमता |
एक्सट्रूडेड फिन ट्यूबों के सामान्य विनिर्देश |
|
एक्सट्रूज़न सुविधा: 10 फिनिंग मशीनें। |
ट्यूब ओडीः 12 मिमी मिन ~ 50.8 मिमी ((2'') अधिकतम। |
विवरण:
निर्माण प्रक्रिया
एक चिकनी कोर ट्यूब को एक एल्यूमीनियम आस्तीन में डाला जाता है और फिर पंखों को एल्यूमीनियम आस्तीन से बाहर निकाला जाता है।
पंख प्रकारः
पंखुड़ियाँ ठोस सादा या 12,16 या 24 खंडों में या आपके डिजाइन के अनुसार दागदार होती हैं।
बिना पंख वाले भाग
दोनों सिंपल छोर लगभग 10 मिमी से 150 मिमी के साथ और बीच में अंतराल (अविशिष्ट खंड) के साथ।
सतह कोटिंग
द्विधात्विक फिनेड ट्यूबों के दोनों नंगे छोर जस्ता या एल्यूमीनियम के होने चाहिए जो विद्युत छिड़काव आर्क प्रणाली कोटिंग द्वारा लागू किया गया धातुकृत हो।
सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स ((सामग्रीः एल्यूमीनियम, जिंक या स्टेनलेस स्टील) ।
अनुप्रयोग:
आम आवेदन फाइलें इस प्रकार हैंः
विद्युत संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (विद्युत, परमाणु, थर्मल और भूतापीय ऊर्जा संयंत्र);
उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
खाद्य प्रसंस्करण और प्रशीतन उद्योग;
प्राकृतिक गैस उपचार;
विनिर्देशः
एक्सट्रूडेड बिमेटलिक फिनटेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त है।
|
पद |
सामान्य सामग्री |
लोकप्रिय एएसटीएम सामग्री |
|
कोर ट्यूब सामग्री |
किसी भी धातु सामग्री, जैसे कार्बन स्टील, कम मिश्र धातु स्टील, |
1कार्बन स्टील: A179, A192, SA210 Gr A1/C,A106 Gr B |
|
पंखों की सामग्री |
1एल्यूमीनियम मिश्र धातु |
1. एल्यूमीनियम ((अलू.1100अलु.1060,अलू.6063) |
|
सभी आयाम आपके अनुरोध पर इंच और विनिर्देश में हैं। |
|||
|
ट्यूब ओडी |
पंखुड़ी की ऊंचाई |
पंख की मोटाई |
पंखों के प्रति पिच ((घनत्व) |
|
5/8 |
3/8,1/2 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11, 12 |
|
3/4 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11, 12 |
|
1 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11 |
|
एक चौथाई |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, |
|
1 1/2 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10, 11 |
|
एक चौथाई |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10 |
|
2 |
3/8,1/2,5/8 |
.015/.016/020 |
4, 5, 6, 7, 8, 9, 10 |
|
अधिक जानकारी के लिए कृपया हमें ईमेल करें। |
|||
प्रतिस्पर्धात्मक लाभ:
हमारे पास 10,000 वर्ग मीटर से अधिक कार्यशाला है, जिसमें 10 एक्सट्रूज़न फिनिंग मशीनें शामिल हैं, 3,000 मीटर तक दैनिक एक्सट्रूज़न क्षमता।
एक्सट्रूज़न फिनिंग मशीनों को हम स्वयं डिजाइन और इकट्ठा करते हैं और हम आपको फिनिंग मशीन, एक्सट्रूज़न मफ आस्तीन और सभी सामान (एक्सट्रूज़न फिनिंग डिस्क) आदि प्रदान कर सकते हैं...
डीआर-एक्सट्रूडेड द्विधात्विक फिन ट्यूबों का अधिकतम संचालन तापमानः 300 डिग्री। स्थानांतरण गुणांक स्थिर रहता है।
डीआर-एक्सट्रूडेड द्विधातु पंख नलिकाओं में एल, एलएल, केएल और जी जैसे अन्य यांत्रिक पंखों की तुलना में मजबूत पंख होते हैं, इसलिए इसे साफ करना बहुत आसान होता है।
उच्च तनाव और संक्षारक स्थिति के अनुप्रयोग में, डीआर-एक्सट्रूडेड द्विधातु फिन ट्यूब एक महंगी एकल मिश्र धातु ट्यूब की तुलना में एक उत्कृष्ट तकनीकी और आर्थिक बचत प्रदान करता है,चूंकि अधिक महंगी सामग्री का उपयोग न्यूनतम हो जाता है.
