| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 - 1000 /Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम, एल/सी |

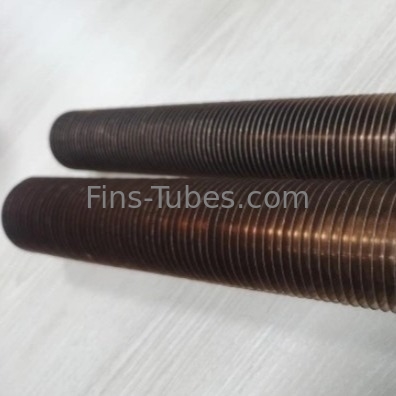

DELLOK A214 CS हेलिकल कंडेनसर एक्सट्रूडेड फिन ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो कि चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू. पाइप के प्रत्येक बैच नमूना और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
एक्सट्रूडेड फिन ट्यूबउत्पाद का वर्णन:
यह पंखुड़ी प्रकार एक द्वि-धातु ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री का एक आंतरिक ट्यूब होता है।पंख उत्कृष्ट गर्मी हस्तांतरण गुणों और दीर्घायु के साथ एक अभिन्न पंख देने के लिए बाहरी ट्यूब के बाहर से रोलिंग सामग्री द्वारा गठित किया जाता हैएक्सट्रूडेड फिन बेस ट्यूब की उत्कृष्ट संक्षारण सुरक्षा प्रदान करता है। इस प्रकार के फिन के लिए अधिकतम संचालन तापमान 280°C है।
पंख सामग्रीः एल्यूमीनियम।
ट्यूब सामग्रीः कोई सैद्धांतिक सीमा नहीं।
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:
पंखुड़ियों को एक चिकनी मोटी दीवार वाले खोखले खाली ट्यूब से कोर ट्यूब पर स्लाइड किया जाता है। तीन मल्टी स्पिनडल डिस्क पैक खोखले खाली ट्यूब को हेलिकल उच्च पंखुड़ियों में बाहर निकालते हैं।
इस प्रक्रिया के दौरान खोखले खाली ट्यूब का आंतरिक व्यास कम किया जाता है और साथ ही कोर ट्यूब पर दबाया जाता है।बाह्य परिधि में लोंगीटुडियल स्लॉट काट दिए जाते हैं जिनमें झुकते पंखुड़ियों के सिर होते हैं.
पंख सामग्रीः एल्यूमीनियम।
कोर ट्यूब सामग्रीः कार्बन स्टील/ कार्बन
मिश्र धातु स्टील/स्टेनलेस स्टील/निकल मिश्र धातु/कापर/कापर मिश्र धातु/टाइटनियम।
अपेक्षाकृत पतली दीवार वाले कोर ट्यूबों का प्रयोग किया जा सकता है।
उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन (100% ट्यूब और फिन के बीच संपर्क) ।
उत्कृष्ट वायुमंडलीय संक्षारण (कोर ट्यूब का पूर्ण कवरेज)
ट्यूब बंधन के लिए वायुरोधी पंख
मजबूत पंख यांत्रिक क्षति का प्रतिरोध करते हैं।
उच्च दबाव वाले पानी/भाप से साफ किया जा सकता है।
फिन संपर्कः यांत्रिक रूप से ठोस दबाए गए बंधन के साथ हस्तक्षेप फिट।
ट्यूब की दीवार का अधिकतम कार्य तापमानः
३०० डिग्री सेल्सियस
सेवा का प्रकार: मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण।
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
एक्सट्रूडेड फिन एक बाहरी एल्यूमीनियम ट्यूब से बना है, जिसकी दीवार मोटी है, जो एक आंतरिक बेस ट्यूब पर संरेखित है।दो ट्यूबों घूर्णन डिस्क के साथ तीन arbor के माध्यम से धक्का दिया जाता है कि सचमुच निचोड़ या एक ऑपरेशन में एक सर्पिल के आकार में मफ सामग्री से ऊपर और बाहर एल्यूमीनियम पंखों बाहर बाहर निकालनापरिणामी पंखुड़ी का मूल या जड़ का मोटाई आमतौर पर 0.035" होता है, औसत पंखुड़ी का मोटाई 0.016" और एक टिप 0.009" होती है, जिसकी कुल ऊंचाई 16 मिमी (5/8") होती है।जड़ की मोटाई पूरे ट्यूब की लंबाई पर एक निर्बाध बंधन बनाने के लिए कार्य करता है.
मर्फी डिस्क तकनीक अब पतली पंखों को संभव बनाती है, जिससे महत्वपूर्ण सामग्री की बचत होती है। उद्योग की प्रथा के विपरीत.176 "की सिफारिश की गई मानक पंखों की दीवार है।210" इसके अतिरिक्त, एक ही वृद्धि कारक का उपयोग 8 से 11 एफपीआई तक के पिचों के लिए किया जा सकता है, जिससे एक मफ मोटाई पर मानकीकरण की अनुमति मिलती है और कई मफ दीवार मोटाई को स्टॉक करने की आवश्यकता समाप्त होती है।उसी डिस्क का उपयोग 5/8" (15,9 मिमी) या 1/2 " (12,7 मिमी) ऊँचा पंख।
मॉडल बी 25 मिमी से लेकर 1.5 मिमी (38.1 मिमी) तक के ट्यूब आकारों पर 5/8 "उच्च पंख का उत्पादन करता है।मॉडल बी एक्सट्रूडेड फिनिंग मशीन अब मशीन के ट्यूब आकार सीमा (25 मिमी और 1प्रत्येक मशीन को अंतिम उपयोगकर्ता की विशिष्ट उत्पादन आवश्यकताओं के लिए कॉन्फ़िगर किया जाता है।
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
जिनकी मांग की जाती हैहीट एक्सचेंजरक्षेत्र, तेल रिफाइनरी, पेट्रोकेमिकल उद्योग, जहाज निर्माण, बिजली संयंत्र प्रशीतन।
सभी प्रकार की ट्यूब सामग्री नीचे के रूप में लागू किया जा सकता है
फिन स्पेक्ट्रम ग्राहक की आवश्यकता के साथ बदल सकते हैं
प्रयुक्त तापमानः 285 C (545 F)
यह तेल रिफाइनरी के क्षेत्र में एयर कूल्ड हीट एक्सचेंजर, कंडेनसर, एयर हीटर के लिए है,
पेट्रोकेमिकल उद्योग, अपतटीय और बिजली संयंत्र
एक्सट्रूडेड एल्यूमीनियम ट्यूब विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ:एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded fined ट्यूब, भी कहा जाता है [अंतर्निहित fined ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
दएक्सट्रूडेड फिन ट्यूबएक बिमेटलिक ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रिल के साथ अस्तर किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
1फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो धातु पंख ट्यूब भी कहा जाता है) और द्विधातु ट्यूब (संमिश्रित एक्सट्रूडेड पंख ट्यूब) .
4पंखुड़ी सामग्री के रूप में एल्यूमीनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
5बाहर निकाले गए पंखुड़ी ट्यूबों का प्रयोग कहाँ किया जाता है?
एक्सट्रूडेड फिन ट्यूब का व्यापक रूप से रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग में उपयोग किया जाता हैः
हवा से ठंडा कंडेनसर
उत्पादों के लिए हवा से ठंडा कूलर
गैस कूलर
गैस हीटर
