| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 - 100 /Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम |
DELLOK AL 1060 हवा से ठंडा कंडेनसर के लिए extruded फिनड ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो कि चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू. पाइप के प्रत्येक बैच नमूना और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
एक्सट्रूडेड फिन ट्यूबउत्पाद का वर्णन:
एक्सट्रूडेड फिन ट्यूब"दोहरी दीवार" निर्माण उन्हें अत्यंत टिकाऊ और गर्मी कुशल बनाता है। इसके अलावा, हमारे extruded पंखुड़ी ट्यूब पंखुड़ी और ट्यूब के बीच जंग को रोकने के लिए डिज़ाइन किया गया है,ट्यूब की बाहरी दीवार में एम्बेडेड पंखों के विपरीतउचित रूप से उपयोग किए जाने पर, हमारे ट्यूब पूरी तरह से भाप कॉइल के लिए उपयुक्त हैं।
एक्सट्रूडेड फिन ट्यूबों का निर्माण एक रोटरी एक्सट्रूज़न प्रक्रिया द्वारा किया जाता है ताकि इंटीग्रल फिन ट्यूब प्राप्त हो सकें। हम उन्हें एल्यूमीनियम एक्सट्रूज़न में एक अस्तर डालकर निर्माण करते हैं।एक्सट्रूज़न अस्तर पर रेडियल कुचल है, और अतिरिक्त सामग्री को सर्पिल पंखों के आकार में धकेल दिया जाता है।एक्सट्रूज़न प्रक्रिया पंखों को कठोर करती है और गैल्वानिक जंग को रोकती है जो कि दो धातु मिश्र धातुओं को हवा के संपर्क में आने पर होती हैअन्य समान उत्पादों की तुलना में, हमारे पंख न तो टूटते हैं, न ही वे अनकोल्ड होते हैं, और अस्तर ढीला नहीं होता है, जिससे पंखों की उपस्थिति बनी रहती है।हीट एक्सचेंजरथर्मल प्रदर्शन है।
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:

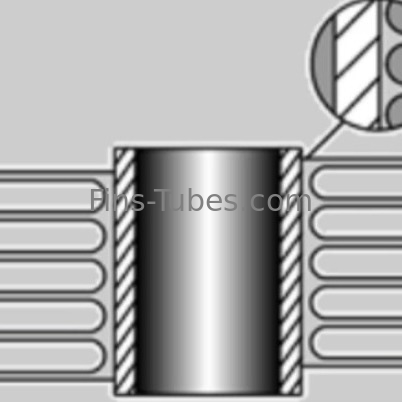

पंखुड़ियों को एक चिकनी मोटी दीवार वाले खोखले खाली ट्यूब से कोर ट्यूब पर स्लाइड किया जाता है। तीन मल्टी स्पिनडल डिस्क पैक खोखले खाली ट्यूब को हेलिकल उच्च पंखुड़ियों में बाहर निकालते हैं।
इस प्रक्रिया के दौरान खोखले खाली ट्यूब का आंतरिक व्यास कम किया जाता है और साथ ही कोर ट्यूब पर दबाया जाता है।बाह्य परिधि में लोंगीटुडियल स्लॉट काट दिए जाते हैं जिनमें झुकते पंखुड़ियों के सिर होते हैं.
पंख सामग्रीः एल्यूमीनियम।
कोर ट्यूब सामग्रीः कार्बन स्टील/ कार्बन
मिश्र धातु स्टील/स्टेनलेस स्टील/निकल मिश्र धातु/कापर/कापर मिश्र धातु/टाइटनियम।
एक्सट्रूडेड फिन ट्यूब लाभ:
1) थर्मल
बाहरी और आंतरिक ट्यूबों का बंधन थर्मल तनाव के कारण एल्यूमीनियम के साथ संपर्क खोने के जोखिम को समाप्त करता है।
अधिकतम संचालन तापमानः 250°C. स्थानांतरण गुणांक स्थिर रहता है। इसके अतिरिक्त क्योंकि बाहरी आस्तीन निरंतर है, इसलिए कोई इलेक्ट्रोलाइटिक युग्म नहीं बनाया जाता है।
2) यांत्रिक
पंख "जी" और "एल" प्रकार की तुलना में अधिक कठोर होते हैं और हैंडलिंग सदमे को बेहतर तरीके से सहन करते हैं।
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
कोल्ड एक्सट्रूज़न विनिर्माण प्रक्रिया है।
उत्कृष्ट फिन-टू-ट्यूब बंधन
उत्कृष्ट गर्मी हस्तांतरण दक्षता
यांत्रिक प्रतिरोधः उत्कृष्ट (इसलिए, अन्य फिन ट्यूबों के विपरीत, इसे उच्च दबाव वाले जेट के साथ अक्सर साफ किया जा सकता है) । परिणामस्वरूप डाउनटाइम कम हो जाता है और कुल जीवनकाल बढ़ जाता है।
संक्षारण संरक्षणः यह पूरी तरह से बेस ट्यूब को कवर करता है, इसलिए यह उत्कृष्ट संक्षारण सुरक्षा प्रदान करता है (नंगे छोरों को छोड़कर) ।
तापमान सीमाः 300 डिग्री सेल्सियस तक
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
इन फिन ट्यूबों का उपयोग एयर फिन कूलर, ड्रायर, रेडिएटर आदि में होता है और इन्हें खाद्य एवं कृषि, बिजली संयंत्र, रासायनिक उद्योग, इस्पात संयंत्र जैसे उद्योगों में पसंद किया जाता है।शीतलक संयंत्र आदि.
एक्सट्रूडेड एल्यूमीनियम ट्यूब विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ:एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded fined ट्यूब, भी कहा जाता है [अंतर्निहित fined ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
दएक्सट्रूडेड फिन ट्यूबएक बिमेटलिक ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रिल के साथ अस्तर किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2.पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3.एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो धातु पंख ट्यूब भी कहा जाता है) और द्विधातु ट्यूब (संमिश्रित एक्सट्रूडेड पंख ट्यूब) .
4.पंखुड़ी सामग्री के रूप में एल्युमिनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
5.बाहर निकाले गए पंखुड़ी ट्यूबों का प्रयोग कहाँ किया जाता है?
एक्सट्रूडेड फिन ट्यूब का व्यापक रूप से रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग में उपयोग किया जाता हैः
हवा से ठंडा कंडेनसर
उत्पादों के लिए हवा से ठंडा कूलर
गैस कूलर
गैस हीटर
6.आप गुणवत्तापूर्ण उत्पाद कैसे सुनिश्चित करते हैं?
हम एएसएमई, नेशनल बोर्ड ऑफ बॉयलर्स एंड प्रेशर वेसल और ग्राहक आवश्यकताओं जैसे उद्योग मानकों के आधार पर एक इन-हाउस क्वालिटी सिस्टम (या क्यूएमएस) का पालन करते हैं।हमारी गुणवत्ता प्रणाली प्रलेखित है, हमारे गुणवत्ता नियंत्रण विभाग द्वारा लेखा परीक्षित और लागू किया जाता है।
