| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 - 100 /Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन, मनीग्राम |

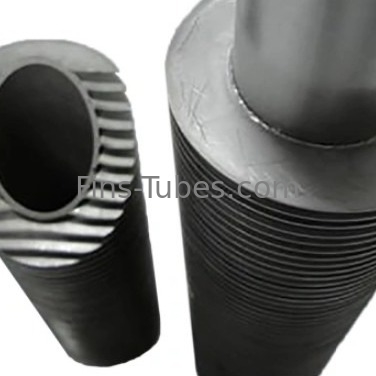

DELLOK मशीनी कूलर के लिए तांबा एल्यूमीनियम एक्सट्रूडेड फिन ट्यूब
हमारे बारे में
Dellok ((YONGHUI Radiating Pipe Manufacturing Co.,Ltd) की स्थापना 2002 में हुई थी, जो नानजिंग, चीन में स्थित है। हम हार्बिन एयर कंडीशनिंग CO., LTD में शामिल हुए।2022 में और चीन में सबसे पेशेवर उद्योग निर्माता बन गया. विकास के कई वर्षों के बाद, कंपनी अब 66 मिलियन युआन में अचल संपत्ति, 200 से अधिक कर्मचारियों, और 33 तकनीकी कर्मचारियों है। हम 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनों है,20 से अधिक की वार्षिक प्रसंस्करण क्षमता के साथऔर हमारे पास 5 ट्यूब-ड्राइंग उत्पादन लाइनें हैं; 47 फ्यूटोबे उत्पादन लाइनें, 1 अमेरिकी से आयातित उत्पादन लाइन के साथ McElroy के ब्रांड,12 मिलियन मीटर की वार्षिक उत्पादन क्षमता के साथ ऊपर.
गुणवत्ता ही विजेता की शाश्वत खोज का विषय है।
गर्मी विनिमय दक्षता बढ़ाने के उद्देश्य से, यह आमतौर पर सतह क्षेत्र (या आंतरिक सतह क्षेत्र) का विस्तार करने के लिए एक ट्यूब पर पंख जोड़कर है, जो, इस विनिर्माण प्रक्रिया के माध्यम से,हीटिंग ट्यूब की गर्मी हस्तांतरण दक्षता में काफी सुधार और उन्नयन होगा, इसे फिन ट्यूब या फिन ट्यूब कहा जाता है।
1क्षरण विरोधी
2. विरोधी पहनने
3कम स्पर्श प्रतिरोध
4उच्च स्थिरता
5. अशुद्धता विरोधी क्षमता
लेकिन, हीट एक्सचेंजर के एक तत्व के रूप में, फिन ट्यूब बहुत उच्च तापमान की स्थिति में लंबे समय तक काम करेंगे। उदाहरण के लिए, बॉयलरों के आवेदन, जो खराब वातावरण के साथ है, उच्च तापमान,उच्च दबाव और संक्षारण, सभी को पंखुड़ी ट्यूबों को निम्नानुसार बहुत उच्च प्रदर्शन क्षमता के साथ योग्य होने की आवश्यकता होती हैः
फिनाटेड ट्यूब एल्यूमीनियम फिनाइट हीट एक्सचेंजर ट्यूब
सर्पिल फिन ट्यूब इकोनाइज़र एक नए प्रकार का हीट ट्रांसफर उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय को दूर करने के लिए सर्पिल फिन ट्यूब होते हैं।जिसमें सर्पिल फिनेड ट्यूबों की एक श्रृंखला शामिल थी, इनलेट और आउटलेट, बेंड, फ्रेम और अन्य सहायक उपकरणों के हेडर
संरचना की व्यवस्थाः पंक्तिबद्ध/विस्तारित व्यवस्था।
पंखयुक्त ट्यूब एल्यूमीनियम पंख हीट एक्सचेंजर ट्यूब विशेषताएं
1उपकरण शरीर को दीर्घकालिक और स्थिर संचालन सुनिश्चित करने के लिए कई मॉड्यूल में डिजाइन किया जा सकता है।
2कॉम्पैक्ट संरचना जो गर्मी हस्तांतरण क्षेत्र और कम रिसाव को जोड़ने के लिए गर्मी विनिमय क्षेत्र को बड़ा कर सकती है।
3गर्मी हस्तांतरण दक्षता में सुधार।
4संरचना की व्यवस्थाः पंक्तिबद्ध या विखंडित व्यवस्था।
एक्सट्रूडेड फिन ट्यूब
हीट एक्सचेंजर एक्सट्रूडेड फिन ट्यूब
पंखयुक्त ट्यूब एल्यूमीनियम पंख हीट एक्सचेंजर ट्यूब अनुप्रयोग
बाद के शीतलक, वायु शीतलक, वायु हीटर, चार्ज वायु शीतलक, कंडेनसर, संवहन हीटर, विद्युत हीटर, वाष्पीकरण, द्रव शीतलक, गैस शीतलक, गर्मी पाइप, हाइड्रोजन शीतलक,औद्योगिक टंबल ड्रायर, इंटरकूलर, इमर्शन हीटर, ऑयल कूलर, रेडिएटर, रेफ्रिजरेशन, सॉल्वेंट रिकवरी और स्टीम टू एयर हीट एक्सचेंजर्स।
उत्पाद श्रेणियाँःएक्सट्रूडेड फिन ट्यूब
पंखुड़ी प्रकारः लेजर वेल्डेड पंखुड़ी ट्यूब
ट्यूब सामग्रीः स्टील, तांबा, टाइटेनियम आदि
पंख सामग्रीः इस्पात, एल्यूमीनियम, तांबा, टाइटेनियम आदि
उत्पाद विवरणःफिन और ट्यूब के बीच भरने की सामग्री का उपयोग किए बिना 100% वेल्डिंग। वेल्ड सीम की कोई अशुद्धता नहीं, क्योंकि लेजर वेल्डिंग एक सुरक्षात्मक वातावरण में की जाती है।
लेजर वेल्डिंग एक वेल्डिंग विधि है जो धातु की सतह पर उच्च तीव्रता वाली लेजर बीम का विकिरण करती है।लेजर और धातु की बातचीत के माध्यम से, धातु लेजर प्रकाश को अवशोषित करती है और इसे गर्मी में परिवर्तित करती है, धातु को पिघलाकर एक शीतलन क्रिस्टल का गठन करती है। लेजर वेल्डिंग मशीन फिनड ट्यूबों के लिए सबसे उन्नत लेजर वेल्डिंग उपकरण है।क्योंकि वेल्डिंग प्रक्रिया पूरी तरह से स्वचालित और यांत्रिक है, लेजर वेल्डिंग फिनाइड ट्यूबों की वैज्ञानिक और तकनीकी सामग्री और गुणवत्ता पारंपरिक शीतलन ट्यूबों से बेहतर है।
लेजर वेल्डिंग फिनड ट्यूब में पूरी तरह से स्वचालित वेल्डिंग प्रक्रिया होती है, जिससे श्रम लागत में बचत होती है; दूसरा, लेजर वेल्डिंग फिन फर्म, मजबूत होती है, और उच्च तन्यता शक्ति के साथ परीक्षण योग्य होता है।लेजर वेल्डिंग अधिक कुशल है.
1. लेजर वेल्डिंग फिनड ट्यूब (फिनड ट्यूब) फिन मशीन में उच्च स्तर की स्वचालन है, और ट्यूब के लिए फिन के वेल्डिंग और ट्यूब के घुमाव को सिंक्रनाइज़ किया जाता है
2. 100% वेल्डिंग दर, लेजर वेल्डिंग फिनाइड ट्यूब और फिनाइड मजबूत हैं, वेल्डिंग ताकत 600MPa से अधिक है।
3. लेजर वेल्डिंग ट्यूब फिनिशिंग मशीन की सटीकता 0.05 मिमी तक है
4स्पर्श प्रतिरोध, लेजर वेल्डिंग द्वारा सर्पिल फिनड ट्यूब के ऊष्मा हस्तांतरण की उच्च दक्षता प्राप्त करें।
5. उत्पादन लागत को बचाएं। लेजर वेल्डिंग फिनटेड ट्यूब (फिनटेड ट्यूब) में 2.5 मिमी से कम की फिन स्पेसिंग होती है। उच्च आवृत्ति वेल्डेड सर्पिल (स्पाइरल) फिनटेड ट्यूब की तुलना में, वेल्डेड ट्यूब के साथ एक छोटा सा अंतर होता है।गर्मी हस्तांतरण क्षेत्र लगभग 50% बढ़ जाता है, जो सामग्री लागत कम, मात्रा कम गर्मी एक्सचेंजर बनाता है।
6पारंपरिक एमएजी/एचएफ वेल्डिंग के मुकाबले फायदे निर्णायक महत्व के हैं। पंख और बेस ट्यूब के बीच पूर्ण कनेक्शन उत्कृष्ट गर्मी हस्तांतरण प्रदान करता है,और फिन ट्यूब का थर्मल प्रदर्शन 2 से बढ़ जाता है.5 गुना. निरंतर वेल्डिंग नट प्रभाव को रोकती है, इस प्रकार वि-क्षय और दरारों के गठन से बचती है जब पंख वाले ट्यूब को झुकाया जा सकता है।वेल्डिंग के दौरान साधारण धातुओं का हीटिंग कम है और यात्रा की गति 20m / min तक है. बेस ट्यूब में गर्मी प्रभावित क्षेत्र को कम से कम करें। इसलिए, इसमें ट्यूब का पूर्ण पिघलना और मूल धातु का संबंधित धातु परिवर्तन शामिल नहीं है।
· ट्यूब का बाहरी व्यास 8.0-50.0 मिमी
· पंख का बाहरी व्यास 17.0 80.0 मिमी
· पंख की ऊँचाई 5 ₹13 पंख/इंच
पंखुड़ी की ऊंचाई 5.0 17 मिमी
पंखुड़ी की मोटाई 0.4 mm 1.0 mm
· अधिकतम ट्यूब लंबाई 12.0 मीटर
अक्सर पूछे जाने वाले प्रश्न (FAQ)
1.पंख वाले ट्यूबों का प्रयोग किसके लिए किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर्स के मुख्य घटक हैं। वे ट्यूबों की एक श्रृंखला हैं जहां बाहरी तरल पदार्थ के साथ संपर्क क्षेत्र को बढ़ाने के लिए पंखों को बाहर से जोड़ा गया है,गर्मी का आदान-प्रदान करने के लिए और ट्यूब के अंदर द्रव और ट्यूब के बाहर द्रव के बीच.
2.पंख वाले ट्यूब कैसे बनते हैं?
पंख वाली नली का निर्माण सरल है। धातु का बैंड या तो यांत्रिक रूप से या नली के एक छोर के चारों ओर वेल्डेड होता है।धातु बैंड कसकर ट्यूब के बाहर की दीवार पर ट्यूब के टोक़ द्वारा घुमावदार हैदूसरा छोर एक पंख वाली नली बनाने के लिए तय किया जाता है।
.
3.लेजर वेल्डेड फिनेड ट्यूब की विशेषताएं क्या हैं?
· पतला, निरंतर वेल्ड सीम
· छोटे गर्मी प्रभावित क्षेत्र
· वेल्ड साइट पर केवल मामूली परिवर्तन
· ट्यूब और फिन में केवल मामूली सूक्ष्म संरचनात्मक परिवर्तन
· सीम बनाने के लिए गर्मी का उच्च उपयोग
· ट्यूब और फिन के बीच उच्च वेल्ड अखंडता के कारण दरार जंग से बचने के कारण सुरक्षा में वृद्धि
· वेल्ड सीम की कोई अशुद्धता नहीं, क्योंकि लेजर वेल्डिंग एक सुरक्षात्मक वातावरण के तहत की जाती है
4.फिन वेल्डिंग क्या है?
फिन ट्यूब वेल्डिंग प्रक्रिया में रोल्ड स्टील स्ट्रिप को ट्यूब के बाहरी व्यास पर सर्पिल के रूप में लगातार वेल्डेड किया जाता है। इस प्रक्रिया में उत्पादित वेल्ड एक सच्ची कुल्हाड़ी, कामी वेल्ड है।इस प्रकार के वेल्ड में भरने की सामग्री की शुरूआत के बिना मूल धातु के दो भागों के बीच एक संलयन शामिल है.
5.लेजर वेल्डेड फिनेड ट्यूब का प्रयोग कहाँ किया जाता है?
लेजर वेल्डिंग फिनेड ट्यूब निम्नलिखित औद्योगिक क्षेत्रों में प्राथमिकता पाते हैंः
· खाद्य प्रसंस्करण;
· रासायनिक इंजीनियरिंग;
· ऊर्जा और बिजली;
· चिकित्सा और फार्मेसी;
· रेल शक्ति;
विद्युत यांत्रिक उपकरण;
· सैन्य उद्योग;
घरेलू गैस हीटर।
