| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 - 1000 /Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, डी/ए, एल/सी, डी/पी, वेस्टर्न यूनियन, मनीग्राम |

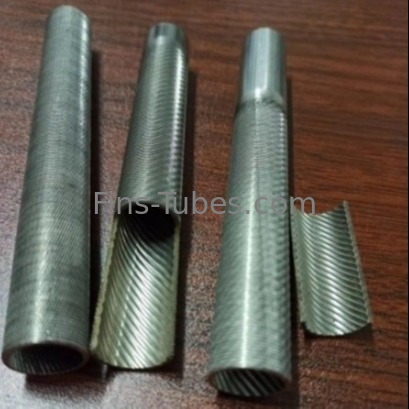

DELLOK तेल शोधन कार्बन स्टील एल्यूमीनियम फिनटेड ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो कि चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू. पाइप के प्रत्येक बैच नमूना और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
एक्सट्रूडेड फिन ट्यूबउत्पाद का वर्णन:
बाहर निकाला हुआफिन ट्यूब, जिसे द्विधातु फिन ट्यूब के रूप में भी जाना जाता है, विभिन्न अनुप्रयोगों के लिए एक लोकप्रिय फिनिंग विधि है।पंखों को एक एल्यूमीनियम मफ ट्यूब पर बाहर निकालने से बनाया जाता है जो एक तंग सहिष्णुता के साथ बेस ट्यूब पर फिट होने के लिए बनाया गया है.
एक्सट्रूज़न तीन टूलिंग रोल के साथ एक निरंतर फिन एक्सट्रूडर का उपयोग करके किया जाता है, और 1200 पीएसआई की सीमा में उच्च दबाव का उपयोग किया जाता है।ठंडे काम की प्रक्रिया ट्यूब और पंख के बीच एक सही बंधन सुनिश्चित करता हैइसके साथ ही पंखों की यांत्रिक शक्ति में भी काफी सुधार हुआ है।
फिन ट्यूब का उपयोग एयर फिन कूलर, ड्रायर, रेडिएटर और खाद्य और कृषि, बिजली संयंत्र, रासायनिक उद्योग, इस्पात संयंत्र और शीतलक संयंत्र जैसे उद्योगों में अन्य अनुप्रयोगों में किया जाता है,अन्य में.
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:
एक पॉलिश और डी-ओइल बेस ट्यूब को एक एल्यूमीनियम आस्तीन में स्थापित किया जाता है। यह पूरी तरह से फिन-मशीन के माध्यम से जाता है जिसमें तीन स्पिंडल होते हैं जो प्लेटों के ढेर पर 120 डिग्री पर सेट होते हैं। ये प्लेटें,से ढेर और व्यास पहले पंखुड़ी का निर्माणकुछ मामलों में (उच्च हवा की गति) पंखुड़ियों को पंखुड़ी प्रक्रिया के बाद पंखुड़ी से जोड़ दिया जाता है ताकि गर्मी हस्तांतरण गुणांक बढ़ सके।
अपेक्षाकृत पतली दीवार वाले कोर ट्यूबों का प्रयोग किया जा सकता है।
उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन (100% ट्यूब और फिन के बीच संपर्क) ।
उत्कृष्ट वायुमंडलीय संक्षारण (कोर ट्यूब का पूर्ण कवरेज)
ट्यूब बंधन के लिए वायुरोधी पंख
मजबूत पंख यांत्रिक क्षति का प्रतिरोध करते हैं।
उच्च दबाव वाले पानी/भाप से साफ किया जा सकता है।
फिन संपर्कः यांत्रिक रूप से ठोस दबाए गए बंधन के साथ हस्तक्षेप फिट।
ट्यूब की दीवार का अधिकतम कार्य तापमानः
३०० डिग्री सेल्सियस
सेवा का प्रकार: मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण।
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
एल्यूमीनियम पंखुड़ियों को एक बेस ट्यूब और एक एल्यूमीनियम मफ ट्यूब से युक्त एक द्विधातु ट्यूब से बनाया जाता है। पंखुड़ियों को एल्यूमीनियम मफ ट्यूब की दीवार मोटाई से ठंड रोलिंग प्रक्रिया पर बनाया जाता है।एक्सट्रूडेड फिन बेस ट्यूब को बहुत अच्छी जंग सुरक्षा देता है, क्योंकि बेस ट्यूब पंखों के बीच वायुमंडल के लिए दिखाई नहीं देता है।
एक्सट्रूडेड फिनेड ट्यूब के लिए अधिकतम ऑपरेटिंग तापमान 325 डिग्री सेल्सियस है।
पंख सामग्री - एल्यूमीनियम (या) तांबा
ट्यूब सामग्री - कोई सैद्धांतिक सीमा नहीं
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
इन फिन ट्यूबों का उपयोग एयर फिन कूलर, ड्रायर, रेडिएटर आदि में होता है और इन्हें खाद्य एवं कृषि, बिजली संयंत्र, रासायनिक उद्योग, इस्पात संयंत्र जैसे उद्योगों में पसंद किया जाता है।शीतलक संयंत्र आदि.
एक्सट्रूडेड एल्यूमीनियम ट्यूब विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ:एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded fined ट्यूब, भी कहा जाता है [अंतर्निहित fined ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
दएक्सट्रूडेड फिन ट्यूबएक बिमेटलिक ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रिल के साथ अस्तर किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2.पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3.एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो धातु पंख ट्यूब भी कहा जाता है) और द्विधातु ट्यूब (संमिश्रित एक्सट्रूडेड पंख ट्यूब) .
4.पंखुड़ी सामग्री के रूप में एल्युमिनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
5.बाहर निकाले गए पंखुड़ी ट्यूबों का प्रयोग कहाँ किया जाता है?
एक्सट्रूडेड फिन ट्यूब का व्यापक रूप से रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग में उपयोग किया जाता हैः
हवा से ठंडा कंडेनसर
उत्पादों के लिए हवा से ठंडा कूलर
गैस कूलर
गैस हीटर
6.आप गुणवत्तापूर्ण उत्पाद कैसे सुनिश्चित करते हैं?
हम एएसएमई, नेशनल बोर्ड ऑफ बॉयलर्स एंड प्रेशर वेसल और ग्राहक आवश्यकताओं जैसे उद्योग मानकों के आधार पर एक इन-हाउस क्वालिटी सिस्टम (या क्यूएमएस) का पालन करते हैं।हमारी गुणवत्ता प्रणाली प्रलेखित है, हमारे गुणवत्ता नियंत्रण विभाग द्वारा लेखा परीक्षित और लागू किया जाता है।
