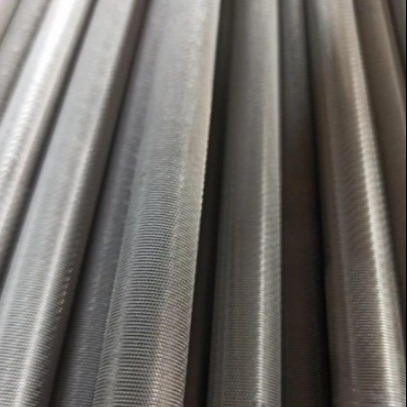

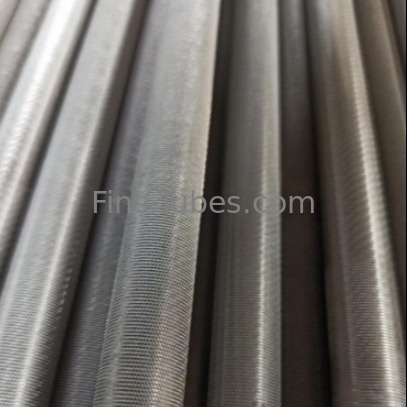

DELLOK कॉपर निकेल मिश्र धातु पाइप C70600 कॉपरनिकेल पाइप
हमारे बारे में
पेशेवर हीट एक्सचेंजर कारखाने के साथ 20 वर्षों का अनुभव, आप के लिए एक स्टॉप हीट ट्रांसफर समाधान प्रदान करने के लिए अपने प्रयोजनों के अनुसार विभिन्न हीट एक्सचेंजर डिजाइन करने के लिए (धातु विज्ञान, खाद्य,पेट्रोकेमिकल, दवा, पेय, अपशिष्ट जल, प्रशीतन, आदि...)
Dellok Young विभिन्न हीट एक्सचेंजर्स का एक पेशेवर निर्माता है जो अनुसंधान एवं विकास, डिजाइन, उत्पादन और बिक्री को एकीकृत करता है। उत्पादित हीट एक्सचेंजर्स का मुख्य रूप से पेट्रोकेमिकल, इलेक्ट्रिक पावर,कागज निर्माण, भवन हीटिंग, खनन और अन्य उद्योगों, जैसे हवा हीटर, खाद्य उद्योग पौधे प्रोटीन पाउडर, स्टार्च और अन्य हवा हीटर स्प्रे सुखाने की प्रणाली।
कंपनी के पास अब एक पेशेवर तकनीकी नवाचार टीम और पेशेवर बिक्री के बाद के कर्मचारी हैं। कंपनी का उत्पादन संयंत्र लगभग 18,000 वर्ग मीटर के क्षेत्र को कवर करता है,कई पेशेवर और उन्नत सीएनसी और स्वचालित उत्पादन उपकरण है, और कई व्यावसायिक प्रमाण पत्र और पेटेंट प्राप्त किए हैं।
कंपनी के पास एक पेशेवर विदेश व्यापार टीम है और विभिन्न क्षेत्रों के साथ व्यापार सहयोग है। Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
एक्सट्रूडेड फिन ट्यूबउत्पाद का वर्णन:
एक्सट्रूडेड फिन ट्यूब(फिन ट्यूब) - एक्सट्रूडेड फिन ट्यूब (फिन ट्यूब) और कई विशेष आकार के एक्सट्रूडेड फिन ट्यूब (फिन ट्यूब)मजबूत संक्षारण प्रतिरोधी और लंबे जीवन के रूप में अंतरराष्ट्रीय, तकनीकी रूप से उन्नत हीट ट्रांसफर तत्व।
डबल एक्सट्रूडेड फिन ट्यूबों के बेस ट्यूब (ट्यूब) (कोर ट्यूब) स्टेनलेस स्टील, कार्बन स्टील, संक्षारण प्रतिरोधी स्टील, तांबा और तांबे के मिश्र धातु, टीआई और टीआई मिश्र धातु और अन्य सामग्री हो सकती है।सिंगल एक्सट्रूडेड फिन ट्यूबों के बेस ट्यूब (ट्यूब) (कोर ट्यूब) तांबे के हो सकते हैं, निकेल-कॉपर, एल्यूमीनियम और अन्य सामग्री।
इन उत्पादों का व्यापक रूप से पेट्रोलियम, रासायनिक, धातु विज्ञान, वस्त्र, यांत्रिक और विद्युत, हल्के उद्योग और ताप, सुखाने,संघनक और शीतलन उपकरण.
एक्सट्रूडेड फिनेड ट्यूब निर्माण प्रक्रिया:
एक ध्यान से डीग्रिज्ड कोर ट्यूब को एक एल्यूमीनियम प्राथमिक ट्यूब में फिट किया जाता है। यह संयोजन फिर फिन-एक्स्ट्रुडिंग मशीन के ट्रिपल-स्पिंडल फिनिंग हेड में डाला जाता है।तीन विशेष मल्टी-डिस्क पैक कोर ट्यूब के साथ फर्म दबाव संपर्क देने के लिए आंतरिक व्यास को कम करते हुए हेलिकल उच्च पंखों में एल्यूमीनियम ट्यूब को बाहर निकालते हैं
पंख सामग्रीः एल्यूमीनियम
बेस ट्यूब सामग्रीः कोई भी धातु सामग्री
एक्सट्रूडेड फिन ट्यूब लाभ:
अपेक्षाकृत पतली दीवार वाले कोर ट्यूबों का प्रयोग किया जा सकता है।
उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन (100% ट्यूब और फिन के बीच संपर्क) ।
उत्कृष्ट वायुमंडलीय संक्षारण (कोर ट्यूब का पूर्ण कवरेज)
ट्यूब बंधन के लिए वायुरोधी पंख
मजबूत पंख यांत्रिक क्षति का प्रतिरोध करते हैं।
उच्च दबाव वाले पानी/भाप से साफ किया जा सकता है।
फिन संपर्कः यांत्रिक रूप से ठोस दबाए गए बंधन के साथ हस्तक्षेप फिट।
अधिकतम ट्यूब दीवार ऑपरेटिंग तापमानः 300°C.
सेवा का प्रकार: मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण।
एक्सट्रूडेड एल्यूमीनियम ट्यूबिंगपीगुण:
प्रभावी स्थान में गर्मी हस्तांतरण दक्षता में सुधार करने के लिए।
आवश्यक गर्मी हस्तांतरण सतहों के लिए आवश्यक स्थापना स्थान को कम करना।
उच्च परिचालन विश्वसनीयता के साथ उपकरण लागत को कम करने के लिए।
ट्यूब के निचले साइड दबाव में गिरावट के कारण परिचालन लागत कम हो जाती है।
ट्यूब की कठोरता बढ़ जाती है जिससे ट्यूब का भूकंप प्रतिरोध बढ़ जाता है।
गर्मी हस्तांतरण में सुधार, प्रवाह प्रतिरोध और धातु की खपत में कमी।
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
उच्च तापमान अनुप्रयोगों के लिए उच्च दक्षता वाले पंख जो आधार ट्यूब की पूर्ण और स्थायी वायुमंडलीय संक्षारण सुरक्षा प्रदान करते हैं। समकक्ष लागू पंख की तुलना में 40% से अधिक एल्यूमीनियम का उपयोग करना,विस्तारित पंखुड़ी बहुत मजबूत और यांत्रिक क्षति के लिए प्रतिरोधी है, जिससे पंखुड़ी वाले ट्यूबों को भाप या उच्च दबाव वाले पानी का उपयोग करके बिना क्षति के साफ किया जा सकता है
ऊपरी सीमांत तापमानः 300°C
एक्सट्रूडेड एल्यूमीनियम ट्यूब विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ:एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded fined ट्यूब, भी कहा जाता है [अंतर्निहित fined ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूबलोहे, तांबे या एल्यूमीनियम ट्यूब से मिश्रित रोलिंग द्वारा बनाया जा सकता है, जिसमें तंग बंधन, कम थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, कम प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
दएक्सट्रूडेड फिन ट्यूबएक बिमेटलिक ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रिल के साथ अस्तर किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
1फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो धातु पंख ट्यूब भी कहा जाता है) और द्विधातु ट्यूब (संमिश्रित एक्सट्रूडेड पंख ट्यूब) .
4पंखुड़ी सामग्री के रूप में एल्यूमीनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
5बाहर निकाले गए पंखुड़ी ट्यूबों का प्रयोग कहाँ किया जाता है?
एक्सट्रूडेड फिन ट्यूब का व्यापक रूप से रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योग में उपयोग किया जाता हैः
हवा से ठंडा कंडेनसर
उत्पादों के लिए हवा से ठंडा कूलर
गैस कूलर
गैस हीटर
6आप गुणवत्तापूर्ण उत्पाद कैसे सुनिश्चित करते हैं?
हम एएसएमई, नेशनल बोर्ड ऑफ बॉयलर्स एंड प्रेशर वेसल और ग्राहक आवश्यकताओं जैसे उद्योग मानकों के आधार पर एक इन-हाउस क्वालिटी सिस्टम (या क्यूएमएस) का पालन करते हैं।हमारी गुणवत्ता प्रणाली प्रलेखित है, हमारे गुणवत्ता नियंत्रण विभाग द्वारा लेखा परीक्षित और लागू किया जाता है।
