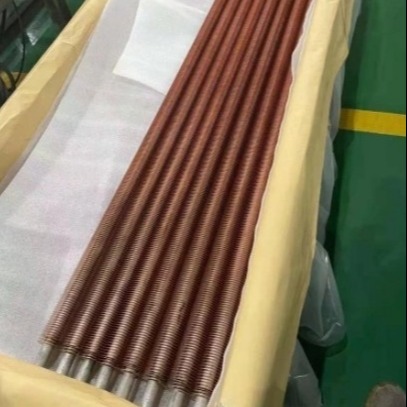

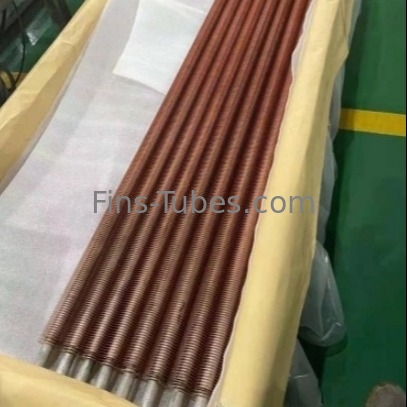

DELLOK एक्सट्रूडेड फिनेड ट्यूब फिनेड वाष्पीकरक शीतलन फिनेड
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू करते हैं. पाइप के प्रत्येक बैच का नमूना लिया जाता है और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
उत्पाद का वर्णन:
मर्फी एक्सट्रूडेड फिनेड ट्यूब का निर्यात करता है जो कोल्ड रोटरी एक्सट्रूज़न प्रक्रिया द्वारा निर्मित होते हैं। एक्सट्रूडेड फिनेड को एक बाहरी एल्यूमीनियम ट्यूब से बनाया जाता है जिसकी दीवार मोटी होती है,जो एक आंतरिक आधार ट्यूब पर संरेखित हैदो ट्यूबों को घुमावदार डिस्कों के साथ तीन आरबर्स के माध्यम से धकेल दिया जाता है जो सचमुच एक ऑपरेशन में मफ सामग्री से एक सर्पिल के आकार में एल्यूमीनियम पंखों को निचोड़ते हैं या बाहर निकालते हैं।बाहर निकालने की प्रक्रिया पंखों को कठोर करती है और पंखों की जड़ पर धातु के संपर्क को रोकती हैबाहरी सतह एल्यूमीनियम से बनी है और आसन्न पंखों के बीच कोई छोटी-छोटी खाई नहीं है जहां नमी प्रवेश कर सके।यह गर्मी हस्तांतरण के लिए एक विस्तारित सतह का उपयोग करते समय अपेक्षित अच्छी दक्षता सुनिश्चित करता हैफिनिंग प्रक्रिया के दौरान आवश्यक धातु के फिनटेड एल्यूमीनियम बाहरी ट्यूब और आंतरिक आधार ट्यूब के बीच एक कसता यांत्रिक बंधन बनाया जाता है।
निर्माण प्रक्रिया:
एक्सट्रूडेड फिन ट्यूब को बेस ट्यूब पर एक एल्यूमीनियम ट्यूब या आस्तीन को संपीड़ित करके निर्मित किया जाता है।फूल को बहुत अधिक दबाव का सामना करना पड़ता है जो अनिवार्य रूप से पंखुड़ियों को अंतिम पंखुड़ी प्रोफाइल में "बढ़ता" हैइस प्रक्रिया से उत्कृष्ट प्रतिरोध (फिन कठोरता) के साथ-साथ असाधारण गर्मी हस्तांतरण क्षमताओं (दीर्घायु, तापमान सीमा) के साथ एक उत्कृष्ट मजबूत जोड़ का निर्माण होता है।एक्सट्रूडेड फिना ट्यूबों का फायदा है कि नंगे ट्यूब को जंग से पूरी तरह से बचाया जाता है और फिना में उच्च यांत्रिक शक्ति होती है।एक्सट्रूडेड फिनाइड ट्यूब अन्य फिनाइड प्रकारों की तुलना में समय के साथ सबसे स्थिर प्रदर्शन प्रदान करते हैं।पंखुड़ी एक दबाव का उपयोग कर एक प्रक्रिया द्वारा एक बाहरी एल्यूमीनियम ट्यूब से लुढ़काया जाता हैएल्यूमीनियम फिन सामग्री ट्यूब को पूरी तरह से घेरती है, सिवाय उन छोरों के जहां ट्यूब कोटिंग लागू की जा सकती है।
एक्सट्रूडेड फिन ट्यूब लाभ
अपेक्षाकृत पतली दीवार वाले कोर ट्यूबों का प्रयोग किया जा सकता है।
उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन (100% ट्यूब और फिन के बीच संपर्क) ।
उत्कृष्ट वायुमंडलीय संक्षारण (कोर ट्यूब का पूर्ण कवरेज)
ट्यूब बंधन के लिए वायुरोधी पंख
मजबूत पंख यांत्रिक क्षति का प्रतिरोध करते हैं।
उच्च दबाव वाले पानी/भाप से साफ किया जा सकता है।
फिन संपर्कः यांत्रिक रूप से ठोस दबाए गए बंधन के साथ हस्तक्षेप फिट।
अधिकतम ट्यूब दीवार ऑपरेटिंग तापमानः 300°C.
सेवा का प्रकार: मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण।
पीगुण
कोल्ड एक्सट्रूज़न विनिर्माण प्रक्रिया है।
उत्कृष्ट फिन-टू-ट्यूब बंधन
उत्कृष्ट गर्मी हस्तांतरण दक्षता
यांत्रिक प्रतिरोधः उत्कृष्ट (इसलिए, अन्य फिन ट्यूबों के विपरीत, इसे उच्च दबाव वाले जेट के साथ अक्सर साफ किया जा सकता है) । परिणामस्वरूप डाउनटाइम कम हो जाता है और कुल जीवनकाल बढ़ जाता है।
संक्षारण संरक्षणः यह पूरी तरह से बेस ट्यूब को कवर करता है, इसलिए यह उत्कृष्ट संक्षारण सुरक्षा प्रदान करता है (नंगे छोरों को छोड़कर) ।
तापमान सीमाः 300 डिग्री सेल्सियस तक
एल्यूमीनियम एक्सट्रूडेड ट्यूबिंग आवेदन:
पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग
प्राकृतिक गैस उपचार
इस्पात उद्योगः उच्च भट्ठी और कनवर्टर शीतलन प्रणाली
विद्युत उत्पादनः भाप टरबाइन के निकास गैस संक्षेपण
✓ परिसंचारी संघनक के ठंडा होने के साथ संपर्क संघनक
जीवाश्म और परमाणु ऊर्जा संयंत्र
एयर कंडीशनिंग (फ्रेन, अमोनिया, प्रोपेन)
घरेलू कचरे का दहन
कंप्रेसर कूलर, ect.
बाहर निकाला हुआएल्यूमीनियम ट्यूब विनिर्देश
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडः | |
| अलू.1100अलू.1060, Alu. 6063) | ||
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः TP304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडः | ||
| UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338 | ||
| Gr2) | ||
| प्रयुक्त तापमान | 300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब का क्या अर्थ है?
एक फिन ट्यूब एक ट्यूब है जिसमें बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फिल्टर और ट्यूब के अंदर की सामग्री से गर्मी को बाहरी स्थान या इसके विपरीत स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।फिन ट्यूब का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडे तरल में गर्मी के हस्तांतरण की आवश्यकता होती हैइस प्रकार के ताप हस्तांतरण की दर तीन कारकों पर निर्भर करती हैः
दो तरल पदार्थों के बीच तापमान का अंतर।
प्रत्येक तरल पदार्थ और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक।
वह सतह जिसका द्रव के संपर्क में आता है।
2.पंख वाले ट्यूब हीट एक्सचेंजर का प्रयोग कहाँ किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर आम तौर पर हवा का उपयोग हवा, पानी, तेल या गैस जैसे तरल पदार्थों को ठंडा करने या गर्म करने के लिए करते हैं, या उनका उपयोग अपशिष्ट गर्मी को पकड़ने या पुनः प्राप्त करने के लिए किया जा सकता है।इन हीट एक्सचेंजर का उपयोग तेल और गैस सहित कई उद्योगों में किया जा सकता है।, बिजली उत्पादन, समुद्री और एचवीएसी और आर।
3.एक्सट्रूडेड फिन ट्यूब क्या है?
एक्सट्रूडेड फिनेड ट्यूब बीमेटलिक ट्यूब हैं जिनकी बाहरी एल्यूमीनियम सतह को ठंडे प्लास्टिक विरूपण द्वारा फिनेड किया जाता है। हमारे पास दो मुख्य प्रकार के फिनेड ट्यूब उपलब्ध हैं,एकल धातु ट्यूब (जिन्हें मोनो मेटलिक फिन ट्यूब भी कहा जाता है) और बिमेटलिक ट्यूब (कॉम्पोसिट एक्सट्रूडेड फिन ट्यूब) .
4.पंखुड़ी सामग्री के रूप में एल्युमिनियम की सिफारिश क्यों की जाती है?
अच्छी संक्षारण प्रतिरोधकता, ढालने की क्षमता और उच्च ताप चालकता एल्यूमीनियम को इन हीट एक्सचेंजर्स के निर्माण के लिए आदर्श सामग्री बनाती है।एक विशिष्ट ब्राडेड हीट एक्सचेंजर (रेडिएटर या कंडेनसर) में फिन शामिल हैं, ट्यूब, साइडप्लेट और हेडरप्लेट।
