| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 ≥1 Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | टी/टी, डी/ए, डी/पी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |

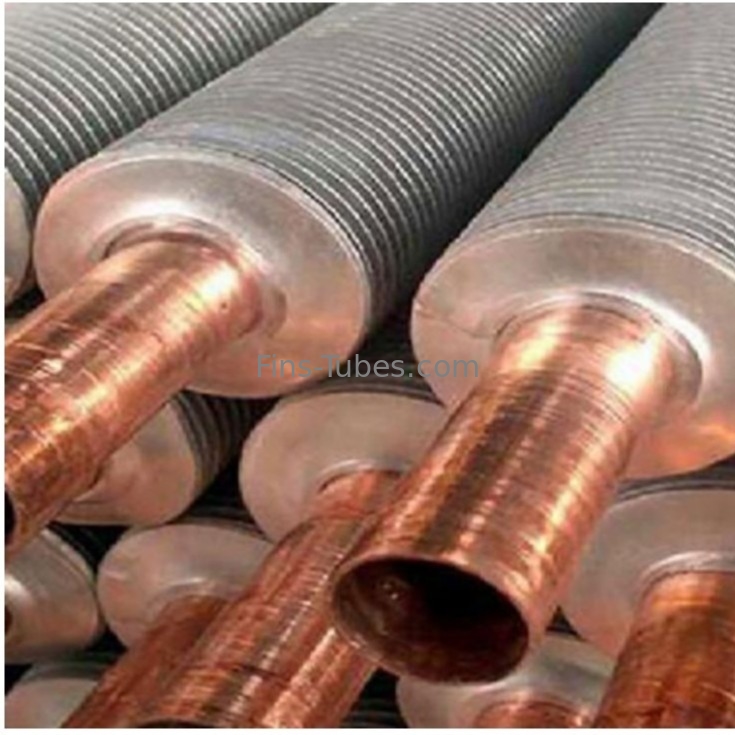

DELLOK बॉयलर के लिए एक्सट्रूडेड एम्बेडेड फिन ट्यूब
हमारे बारे में
पेशेवर हीट एक्सचेंजर कारखाने के साथ 20 वर्षों का अनुभव, आप के लिए एक बंद गर्मी हस्तांतरण समाधान प्रदान करने के लिए अपने प्रयोजनों के अनुसार विभिन्न हीट एक्सचेंजर डिजाइन करने के लिए (धातु विज्ञान, खाद्य,पेट्रोकेमिकल, दवा, पेय, अपशिष्ट जल, प्रशीतन, आदि...)
Dellok Young विभिन्न हीट एक्सचेंजर्स का एक पेशेवर निर्माता है जो अनुसंधान एवं विकास, डिजाइन, उत्पादन और बिक्री को एकीकृत करता है। उत्पादित हीट एक्सचेंजर्स का मुख्य रूप से पेट्रोकेमिकल, इलेक्ट्रिक पावर,कागज निर्माण, भवन हीटिंग, खनन और अन्य उद्योगों, जैसे हवा हीटर, खाद्य उद्योग पौधे प्रोटीन पाउडर, स्टार्च और अन्य हवा हीटर स्प्रे सुखाने की प्रणाली।
कंपनी के पास अब एक पेशेवर तकनीकी नवाचार टीम और पेशेवर बिक्री के बाद के कर्मचारी हैं। कंपनी का उत्पादन संयंत्र लगभग 18,000 वर्ग मीटर के क्षेत्र को कवर करता है,कई पेशेवर और उन्नत सीएनसी और स्वचालित उत्पादन उपकरण है, और कई व्यावसायिक प्रमाण पत्र और पेटेंट प्राप्त किए हैं।
कंपनी के पास एक पेशेवर विदेश व्यापार टीम है और विभिन्न क्षेत्रों के साथ व्यापार सहयोग है। Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
उत्पाद का विवरण
उत्पाद का वर्णन:
यह पंखुड़ी प्रकार एक द्वि-धातु ट्यूब से बना है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री का एक आंतरिक ट्यूब होता है।पंख उत्कृष्ट गर्मी हस्तांतरण गुणों और दीर्घायु के साथ एक अभिन्न पंख देने के लिए बाहरी ट्यूब के बाहर से रोलिंग सामग्री द्वारा गठित किया जाता हैएक्सट्रूडेड फिन बेस ट्यूब की उत्कृष्ट संक्षारण सुरक्षा प्रदान करता है। इस प्रकार के फिन के लिए अधिकतम संचालन तापमान 280°C है।
पंख सामग्रीः एल्यूमीनियम।
ट्यूब सामग्रीः कोई सैद्धांतिक सीमा नहीं।
निर्माण प्रक्रिया:
एक ध्यान से डीग्रिज्ड कोर ट्यूब को एक एल्यूमीनियम प्राथमिक ट्यूब में फिट किया जाता है। यह संयोजन फिर फिन-एक्सट्रूडिंग मशीन के ट्रिपल-स्पिंडल फिनिंग हेड में डाला जाता है।तीन विशेष मल्टी-डिस्क पैक कोर ट्यूब के साथ फर्म दबाव संपर्क देने के लिए आंतरिक व्यास को कम करते हुए हेलिकल उच्च पंखों में एल्यूमीनियम ट्यूब को बाहर निकालते हैं
पंख सामग्रीः एल्यूमीनियम
बेस ट्यूब सामग्रीः कोई भी धातु सामग्री
लाभ:
अपेक्षाकृत पतली दीवार वाले कोर ट्यूबों का प्रयोग किया जा सकता है।
उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन (100% ट्यूब और फिन के बीच संपर्क) ।
उत्कृष्ट वायुमंडलीय संक्षारण (कोर ट्यूब का पूर्ण कवरेज)
ट्यूब बंधन के लिए वायुरोधी पंख
मजबूत पंख यांत्रिक क्षति का प्रतिरोध करते हैं।
उच्च दबाव वाले पानी/भाप से साफ किया जा सकता है।
फिन संपर्कः यांत्रिक रूप से ठोस दबाए गए बंधन के साथ हस्तक्षेप फिट।
अधिकतम ट्यूब दीवार ऑपरेटिंग तापमानः 300°C.
सेवा का प्रकार: मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण।
पीगुण:
कोल्ड एक्सट्रूज़न विनिर्माण प्रक्रिया है।
उत्कृष्ट फिन-टू-ट्यूब बंधन
उत्कृष्ट गर्मी हस्तांतरण दक्षता
यांत्रिक प्रतिरोधः उत्कृष्ट (इसलिए, अन्य फिन ट्यूबों के विपरीत, इसे उच्च दबाव वाले जेट के साथ अक्सर साफ किया जा सकता है) । परिणामस्वरूप डाउनटाइम कम हो जाता है और कुल जीवनकाल बढ़ जाता है।
संक्षारण संरक्षणः यह पूरी तरह से बेस ट्यूब को कवर करता है, इसलिए यह उत्कृष्ट संक्षारण सुरक्षा प्रदान करता है (नंगे छोरों को छोड़कर) ।
तापमान सीमाः 300 डिग्री सेल्सियस तक
आवेदन:
प्राइमरी एक्सट्रूडेड फिनेड ट्यूब का उपयोग उच्च तापमान और संक्षारक वायुमंडलीय परिस्थितियों में किया जाता है, जैसे कि 300°C से कम ऑपरेटिंग तापमान या ऑफशोर अनुप्रयोग,हीट पाइप एचवीएसी अनुप्रयोगों के लिए हवा से हवा में हीट एक्सचेंजरवायु शोधन संयंत्रों में वायु निर्जलीकरण, वायु निकास प्रणाली में ऊर्जा वसूली।मुख्य कारण के कारण एल्यूमीनियम की बढ़ी हुई मात्रा में इस्तेमाल किया लगभग 40% भी उत्पादन के दौरान श्रम में वृद्धि हुईहालांकि इस बढ़ी हुई लागत की भरपाई निम्न श्रेणी की मूल ट्यूब सामग्री का उपयोग करके की जा सकती है।
विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 10~51 (मिमी) | 0.4~2 |
| ट्यूब वॉल थक | 1.65~3.0 (मिमी) | 0.065 ¢~0.118 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~1.2 (मिमी) | 0.012~0.047 |
| पंखुड़ी की ऊंचाई | 5~16 (मिमी) | 0.2~0.63 |
| फिन पिच | 100~555 (मिमी) | 3 से 14 एफपीआई |
| पंखुड़ी का प्रकार | बाहर निकाला हुआ | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) | |
| एस.एस. (सबसे आम ग्रेडः टीपी304, 316, 321, 347,A789) | ||
| तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेडः B338Gr2) | ||
| लागू तापमान |
300°C | |
| सेवा का प्रकार | मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। | |
उत्पाद श्रेणियाँ: एक्सट्रूडेड फिनेड ट्यूब
फिन प्रकारः एक्सट्रूडेड फिन ट्यूब
ट्यूब सामग्री: तांबा, तांबा निकेल, स्टेनलेस स्टील, टाइटेनियम आदि
पंख सामग्री: तांबा, एल्यूमीनियम
एल्यूमीनियम पाइप के साथ कवर बेस ट्यूब के रूप में एल्यूमीनियम extruded फिनड ट्यूब ((बेस ट्यूब कार्बन स्टील, स्टेनलेस स्टील, तांबा हो सकता है) मशीन extrusion के माध्यम से, एक ट्यूब फिन के गठन,पंखुड़ी आधार और ट्यूब बाहरी दीवार करीब फिट है, यह फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकता है।
एल्यूमीनियम extruded finned ट्यूब, भी कहा जाता है [अंतर्निहित finned ट्यूब" एल्यूमीनियम ट्यूब के साथ कवर आधार ट्यूब के रूप में प्रयोग कर)) आधार ट्यूब कार्बन स्टील, स्टेनलेस स्टील,तांबा) मशीन एक्सट्रूज़न के द्वारा, एक ट्यूब फिन बनाने, फिन आधार और ट्यूब बाहरी दीवार करीब फिट है, इस फिन ट्यूबिंग नियंत्रण उच्च गर्मी हस्तांतरण गुणांक और गर्मी हस्तांतरण प्रदर्शन के साथ फिन ट्यूब बना सकते हैं।एक्सट्रूडेड फिनेड ट्यूब लोहे से बना हो सकता है, मिश्रित रोलिंग द्वारा तांबे या एल्यूमीनियम ट्यूब, जो कसने बंधन, छोटे थर्मल प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, छोटे प्रवाह हानि के फायदे हैं,मजबूत क्षरण प्रतिरोधी प्रदर्शन, लंबे समय तक गर्म और ठंडे कामकाजी परिस्थितियों, लंबे कामकाजी जीवन आदि के तहत विरूपण के लिए आसान नहीं है।
एक्सट्रूडेड फिनेड ट्यूब बनाने की प्रक्रिया
पाइप लाइन - संपीड़न या रोलिंग - पट्टी छीलने - धोने - दबाव परीक्षण - विस्फोट उड़ाने - पैकेजिंग।
एक्सट्रूडेड फिनेड ट्यूब एक बिमेटलिक ट्यूब से बनी होती है जिसमें एक एल्यूमीनियम बाहरी ट्यूब और लगभग किसी भी सामग्री की एक आंतरिक ट्यूब होती है।पंख उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और जीवन के साथ एक एकीकृत पंख प्रदान करने के लिए बाहरी ट्यूब के बाहर से सामग्री रोलिंग द्वारा गठित किया जाता हैबाहर निकाले गए पंख बेस ट्यूब के लिए उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।
कम्पोजिट फिनेड ट्यूब की उत्पादन पद्धति में मुख्य रूप से एक्सट्रूज़न विधि शामिल हैः द्विधातु कम्पोजिट ट्यूब को एक मंड्रेल से अस्तरित किया जाता है, और रोलर ब्लेड की घूर्णन द्वारा संचालित किया जाता है,मिश्रित ट्यूब रोलिंग ग्रूव और कोर सिर द्वारा बनाई गई गुहा के माध्यम से बाहरी सतह पर संसाधित किया जाता हैइस पद्धति से उत्पादित हीट ट्रांसफर ट्यूब अपने बाहरी ट्यूब और पंखों के साथ एक कार्बनिक संपूर्ण है, इसलिए संपर्क गर्मी हानि की कोई समस्या नहीं है,और यह अच्छा प्रदर्शन और उच्च गर्मी हस्तांतरण दक्षता है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: उत्पादन के लिए आपका नेतृत्व समय क्या है?
एकः आम तौर पर नमूने की जरूरत है 1-3 दिनों, बड़े पैमाने पर उत्पादन की जरूरत है 15-30 दिनों, यह भी अपने अनुरोध पर निर्भर करता है.
प्रश्न: आपके उत्पादों की वारंटी क्या है?
एकः हम उत्पादों के लिए एक वर्ष की वारंटी प्रदान करते हैं।
प्रश्न: आप किस प्रकार के भुगतान की शर्तें स्वीकार करते हैं?
A: व्यापार आश्वासन, TT, वेस्टर्न यूनियन।
प्रश्न: मशीनों के परिवहन के साधन क्या हैं?
एकः हवाई माल, समुद्री माल एक्सप्रेस वितरण, आदि हम अपनी आवश्यकताओं के अनुसार सबसे उपयुक्त परिवहन विधि का चयन करेंगे।
