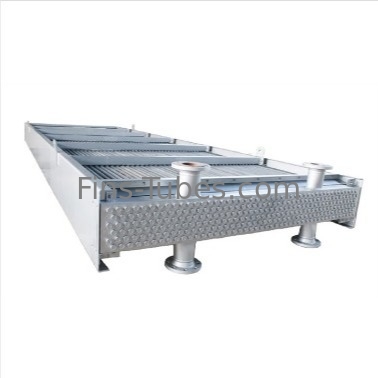

सिंगल फिनेड ट्यूब एयर कूल्ड हीट एक्सचेंजर इन पावर, रासायनिक उद्योग

पंख वाले ट्यूब हवा ठंडा हीट एक्सचेंजर पर एक संक्षिप्त परिचयः

फिनड ट्यूब एयर कूल्ड हीट एक्सचेंजर (या एयर कूलर) एक प्रकार का हीट एक्सचेंज उपकरण है जिसमें परिवेश की हवा को शीतलन माध्यम के रूप में उपयोग किया जाता है,और मोटर चालित पंखा हवा को पंख ट्यूब के माध्यम से पार करने के लिए मजबूर करता है, ताकि ट्यूब में उच्च तापमान प्रक्रिया द्रव को ठंडा या संघनित किया जा सके। एयर कूलर यूनिट तीन बुनियादी भागों से बनी है, जिसमें फिनड ट्यूब बंडल, प्रशंसक और फ्रेम शामिल हैं,साथ ही सहायक भागों जैसे कि लूप, रखरखाव मंच और सीढ़ी। प्राकृतिक हवा का उपयोग करके शीतलन मूल्यवान जल संसाधनों को बचाता है, औद्योगिक सीवेज के निर्वहन को कम करता है और प्राकृतिक पर्यावरण की रक्षा करता है।

वायु-कूल्ड हीट एक्सचेंजर्स का व्यापक रूप से तेल और गैस उद्योग, पेट्रोकेमिकल संयंत्रों, उर्वरक संयंत्रों, अपतटीय तेल अन्वेषण, तेल शोधन,उच्च दबाव और उच्च तापमान के कामकाजी परिस्थितियों में, साथ ही संक्षारक तरल पदार्थ और वातावरण।

पंख वाले ट्यूब के हवा से ठंडा हीट एक्सचेंजर का विन्यासः

पंख वाले ट्यूब एयर कूलर कैसे बने होते हैं?

आम तौर पर, पंख वाले ट्यूब हवा से ठंडा हीट एक्सचेंजर का एक सेट ट्यूबों के दोनों छोरों पर आयताकार बॉक्स हेडर के साथ पंख वाले ट्यूब बंडल से बना होता है।एक या एक से अधिक मोटर वाले प्रशंसकों द्वारा परिचालित परिवेश वायु को शीतलन माध्यम के रूप में प्रदान किया जाता हैआमतौर पर, हवा क्षैतिज ट्यूब बंडल के माध्यम से ऊपर की ओर उड़ती है। प्रशंसकों को या तो मजबूर या प्रेरित ड्राफ्ट किया जा सकता है, यह इस बात पर निर्भर करता है कि हवा को ट्यूब बंडल के माध्यम से धक्का दिया जाता है या खींचा जाता है।तो हम भी एक हवा कूलर के रूप में कह सकते हैं जबरदस्ती ड्राफ्ट हवा कूलर या प्रेरित ड्राफ्ट हवा कूलरपंखे और ट्यूब बंडल के बीच की जगह एक पूर्ण कक्ष द्वारा संलग्न है जो हवा को निर्देशित करता है। पूरी विधानसभा आमतौर पर पैरों या स्टील के पाइप रैक पर लगाई जाती है।

दो प्रकार के पंख वाले ट्यूबों के हवा से ठंडा हीट एक्सचेंजर:

A. मजबूर ड्राफ्ट हवा से ठंडा गर्मी एक्सचेंजर

B. प्रेरण प्रक्षेपण हवा ठंडा गर्मी एक्सचेंजर

पंख वाले ट्यूबों के हवा से ठंडा हीट एक्सचेंजर्स के फायदे:

·बर्तन हवा को शीतलन माध्यम के रूप में उपयोग करना, बहुमूल्य जल संसाधनों की बचत करना और पर्यावरण में अपशिष्ट के निर्वहन को कम करना।

·ट्यूबों में पंख जोड़ने से हीट ट्रांसफर क्षेत्र बढ़ जाता है, जिससे हीट ट्रांसफर की दक्षता बढ़ जाती है।

·ट्यूब बंडलों को मॉड्यूलर संरचना में डिजाइन किया गया है, जो परिवहन और असेंबली के लिए सुविधाजनक है।

·परिवेश की हवा की निरंतर और स्थिर आपूर्ति, संचालन के दौरान कम शोर।

·हवा से पंख और ट्यूबों में जंग नहीं होती, जिससे उपकरण का लंबा जीवन सुनिश्चित होता है।
