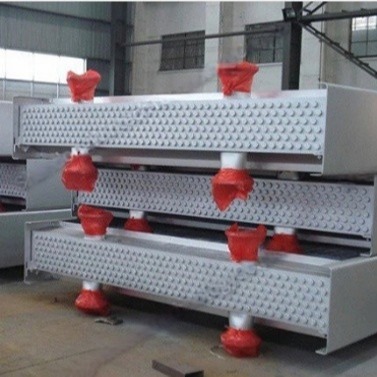

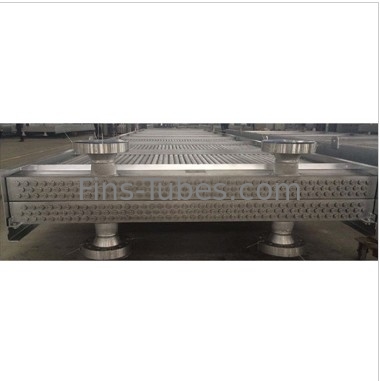

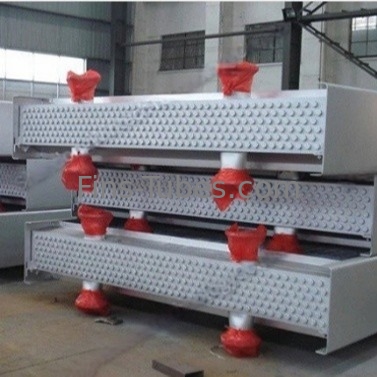

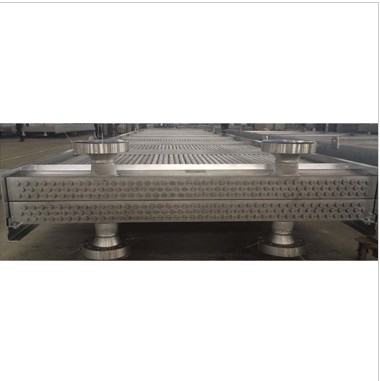

DELLOK YONGHUI पेट्रोकेमिकल रिफाइनरी गैस और तरल हीट एक्सचेंजर में इस्तेमाल किया एयर कूलर
पेट्रोकेमिकल रिफाइनरी एयर कूलर गैस और तरल हीट एक्सचेंजर में इस्तेमाल किया जाने वाला एक प्रकार का हीट एक्सचेंज उपकरण है। यह सामान्य बेस ट्यूबों में पंख जोड़कर गर्मी हस्तांतरण को बढ़ा सकता है।
एयर कूलर, या एयर-कूल्ड हीट एक्सचेंजर, पेट्रोलियम रिफाइनरी, पेट्रोकेमिकल और रासायनिक उद्योगों के लिए सबसे व्यापक रूप से उपयोग किए जाने वाले उपकरणों में से एक है।
पेट्रोकेमिकल रिफाइनरी एयर कूलर के लिए डिजाइन और निर्माण मानकः
★एपीआई 661 / आईएसओ 13076 (सामान्य रिफाइनरी सेवा के लिए वायु-कूल्ड हीट एक्सचेंजर)
★एएसएमई सेक्ट. VIII डिवीजन.1
एयर कूलर के काम करने का सिद्धांतः
एक वायु कूलर में निम्नलिखित मुख्य घटक होते हैं
★ गर्मी हस्तांतरण सतह के लिए पंख वाले ट्यूब बंडल
★ हवा को धक्का देने वाले या खींचने वाले पंखे
★ पंखे को चलाने के लिए एक यांत्रिक ड्राइवर और पावर ट्रांसमिशन
★ एक पूर्ण सभा
★ इस्पात से बना एक सहायक ढांचा
★ हेडर और प्रशंसक रखरखाव प्लेटफार्मों
★ लोवर और पुनः परिसंचरण नलिकाएं (वैकल्पिक)
★ सीढ़ी (वैकल्पिक)
★ तापमान नियंत्रण और शक्ति के लिए चर आवृत्ति ड्राइव (वैकल्पिक)
ट्यूब बंडल बनाने के लिए किस प्रकार के पंख वाले ट्यूबों का प्रयोग किया जाता है?
★ L प्रकार के पंख
★ ️LL ️ प्रकार के पंख
★ KL प्रकार के पंख
★ ¥DR ¥ प्रकार के पंख
★ G प्रकार के पंख
विभिन्न प्रकार के पंखों के लिए तापमान सीमाः
| पंखों का बंधन प्रकार | अधिकतम डिजाइन प्रक्रिया तापमान |
| यांत्रिक रूप से सम्मिलित पंख | 400°C (750°F) |
| गर्म डुबकी Gavalnized स्टील पंख | 360°C (680°F) |
| एक्सट्रूडेड फिन्स ((एल्यूमीनियम फिन्स) | 300°C |
| पैर वाले पंख(L) और ओवरलैप पैर वाले पंख(LL) | 130°C (270°F) |
| घुंघराले/एल्यूमीनियम फिन, या तो एल या एलएल | 200°C (390°F) |
| लेजर वेल्डेड पंख |
> 400°C (750°F) (अधिकतम खरीददार द्वारा सहमत किया जाना चाहिए) |
| नोट | |
| जब तक अन्यथा नहीं कहा गया है, उपरोक्त सीमाएं कार्बन स्टील कोर ट्यूब और एल्यूमीनियम फिन पर आधारित हैं,कोर ट्यूब और/या पंखों के लिए विभिन्न सामग्रियों के परिणामस्वरूप एक अलग तापमान सीमा हो सकती है. | |
पेट्रोकेमिकल रिफाइनरी एयर कूलर साइट की स्थापना
