| Brand Name: | Dellok Yonghui |
| Model Number: | अनुदैर्ध्य पंख वाली नली |
| MOQ: | 1 टुकड़ा |
| कीमत: | $5000 ≥50 Piece/Pieces |
| Delivery Time: | 1-3 सप्ताह |
| Payment Terms: | एल/सी, टी/टी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मन |

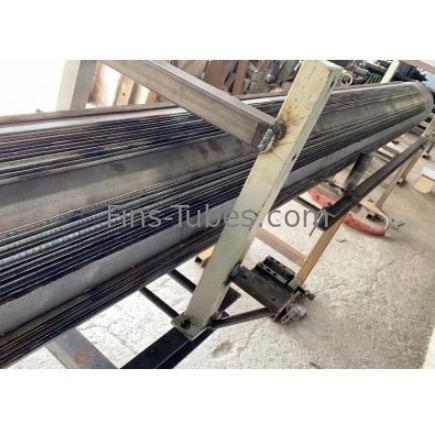

DELLOK उच्च तापमान कार्बन स्टील ब्राउन फिनड ट्यूब
हमारे बारे में
Dellok ((YONGHUI Radiating Pipe Manufacturing Co.,Ltd) की स्थापना 2002 में हुई थी, जो नानजिंग, चीन में स्थित है। हम हार्बिन एयर कंडीशनिंग CO., LTD में शामिल हुए।2022 में और चीन में सबसे पेशेवर उद्योग निर्माता बन गया. विकास के कई वर्षों के बाद, कंपनी अब 66 मिलियन युआन में अचल संपत्ति, 200 से अधिक कर्मचारियों, और 33 तकनीकी कर्मचारियों है। हम 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनों है,20 से अधिक की वार्षिक प्रसंस्करण क्षमता के साथऔर हमारे पास 5 ट्यूब-ड्राइंग उत्पादन लाइनें हैं; 47 फ्यूटोबे उत्पादन लाइनें, 1 अमेरिकी आयातित उत्पादन लाइन के साथ McElroy के ब्रांड,12 मिलियन मीटर की वार्षिक उत्पादन क्षमता के साथ ऊपर.
गुणवत्ता ही विजेता की शाश्वत खोज का विषय है।
वेल्डेड सर्पिल फिनड ट्यूबों की तरह, इस वेल्डेड कॉन्फ़िगरेशन का उपयोग व्यावहारिक रूप से किसी भी गर्मी हस्तांतरण अनुप्रयोग के लिए किया जा सकता है।फिन ट्यूबहेलिकल फिन्डेड ट्यूब के विपरीत मुख्य रूप से ज्यामितीय विचार से शासित प्रतीत होता है।कुछ हीटर कॉन्फ़िगरेशन में अन्य ट्यूबों के अंदर डाले गए पंखों वाले ट्यूब होते हैं. अन्य मामलों में, उपयोगकर्ता पसंद करते हैंअनुदैर्ध्य फिन ट्यूबउन संयंत्रों के लिए जहां ट्यूब को ऊर्ध्वाधर दिशा में उन्मुख किया जाएगा ️ फिन उन्मुखता ट्यूब के फिन पक्ष पर तरल पदार्थ निकासी को सुविधाजनक बनाती है। The longitudinal fin configuration is most commonly used in shell and tube type applications such as in double-pipe and multi-pipe heat exchangers where the longitudinal fin tube is telescoped inside the bore of a larger tube shellपंखुड़ी नली के छेद से गुजरने वाले तरल पदार्थ और खोल के छेद से गुजरने वाले तरल पदार्थ के बीच गर्मी का हस्तांतरण होता है।खोल के छेद से गुजरने वाले द्रवों को अनुदैर्ध्य पंखों के बीच मजबूर किया जाता हैइस मामले में, एक हेलिकल फिन तरल पदार्थ के प्रवाह को रोक देगा, बजाय तरल पदार्थ को पंखों के बीच चलने की अनुमति देने के।
विनिर्माण प्रक्रिया
अनुदैर्ध्य पंखुड़ी वाली नलिकाएं नलिका की लंबाई के साथ अनुदैर्ध्य दिशा में प्रतिरोध वेल्डिंग पंखुड़ियों द्वारा बनाई जाती हैं।वेल्डेड स्टील पाइप) पंखुड़ी पट्टी को सबसे पहले यू के आकार की नहर में बनाया जाता है, ताकि यू के प्रत्येक पैर में पंखुड़ी हो। नहरों को उपयुक्त लंबाई तक काटा जाता है और फिर ट्यूब की लंबाई के साथ उन्मुख किया जाता है।ब्राउन फिन ट्यूब) और प्रतिरोध को स्थान पर वेल्डेड किया जाता है। चैनलों को जोड़े में वेल्डेड किया जाता है, डायमॅट्रिकली विपरीत-इसलिए निर्दिष्ट पंखों की संख्या हमेशा चार का गुणक होनी चाहिए।
किसी दिए गए पाइप के लिएकार्बन स्टील वेल्डेड पाइप) या ट्यूब का आकार, पाइप की लंबाई की इकाई प्रति वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त पंखुड़ी की ऊंचाई और पंखुड़ियों की संख्या निर्दिष्ट करके प्राप्त किया जा सकता है।पंखों की अधिकतम संख्या ट्यूब के बाहरी व्यास पर निर्भर करती है ️ बड़ी ओडी ट्यूब में अधिक संख्या में पंख हो सकते हैं.
| उत्पाद विनिर्देश | |||
| ट्यूब ओवरडोजः | 12~273 (मिमी) | 3/8~10 NPS | |
| ट्यूब वॉल थकः | 2.11~25.4 मिमी | 0.08~1 | |
| ट्यूब की लंबाईः | ≤12000 (मिमी) | ≤ 39 फीट | |
| Fin Thk: | 1.0~1.5 (मिमी) | 0.04~0.06 | |
| पंख की ऊंचाई: | 5~25 (मिमी) | 0.2~0.98 | |
| फिन Qty: | 1U~36U | 1U~36U | |
वेल्डिंग प्रक्रिया
अनुदैर्ध्य पंखुड़ी वाली नली नली की लंबाई के साथ अनुदैर्ध्य दिशा में प्रतिरोध वेल्डिंग पंखुड़ियों द्वारा बनाई जाती है। पंखुड़ी पट्टी पहले यू के आकार की नली में बनाई जाती है,ऐसा कि यू के प्रत्येक पैर एक पंख का गठन होगा. नहरों को उचित लंबाई तक काटा जाता है और फिर ट्यूब की लंबाई के साथ-साथ प्रतिरोध को वेल्डेड किया जाता है। नहरों को जोड़े में वेल्डेड किया जाता है,चौड़ाई से विपरीत-इसलिए पंखों की संख्या हमेशा चार का गुणक होना चाहिए.
किसी दिए गए पाइप या ट्यूब के आकार के लिए, पाइप की लंबाई की इकाई प्रति वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त पंख ऊंचाई और पंखों की संख्या निर्दिष्ट करके प्राप्त किया जा सकता है।पंखों की अधिकतम संख्या ट्यूब के बाहरी व्यास पर निर्भर करती है ️ बड़ी ओडी ट्यूब में अधिक संख्या में पंख हो सकते हैं.
सतह उपचार और सुरक्षा
स्टेनलेस सामग्री को छोड़कर प्रत्येक ट्यूब को वेल्डिंग से पहले पॉलिशिंग मशीन द्वारा लगभग सफेद स्थिति में पॉलिश किया जाएगा। वेल्डिंग के बाद,पंख वाले ट्यूबों को परिवहन और साइट भंडारण के उद्देश्य से लेपित किया जाएगासामान्यतः कोट 3 महीने की रोकथाम की अवधि प्रदान करेगा, ग्राहक की आवश्यकताओं के अनुसार अधिक समय तक रोकथाम के लिए कोई अन्य कोटिंग सामग्री भी उपलब्ध है।
अक्सर पूछे जाने वाले प्रश्न (FAQ)के बारे में लोंगीटुडिनल फिनाइटट्यूब:
1.पंख वाले ट्यूबों का क्या उपयोग किया जाता है?
पंख वाले ट्यूब हवा के हीट एक्सचेंजर के मामले में विशेष रूप से उपयोगी होते हैं। हवा के हीट एक्सचेंजर में, तरल और गैस के बीच गर्मी हस्तांतरण होना चाहिए।हवा के पक्ष के गर्मी गुणांक कम होने के साथएक पंख वाली नली सतह के क्षेत्र को बढ़ाती है और इस प्रकार घटकों के बीच तेजी से गर्मी हस्तांतरण में मदद करती है।
2.पंखुड़ी की ऊंचाई की गणना कैसे की जाती है?
पंख की लंबाई कैलकुलेटर पंख की लंबाई की गणना करने के लिए पंख की लंबाई = (परिधि-(2*ऊंचाई))/((4*पंखों की संख्या)) का उपयोग करता है,पंख की लंबाई सूत्र प्रभावी गर्मी हस्तांतरण के लिए आवश्यक पंखों की लंबाई के रूप में परिभाषित किया गया है.
3.एक अनुदैर्ध्य पंख वाली नली क्या है?
लोंगीटुडिनल फिनेड ट्यूब जिसे ब्राउन फिन्टुब भी कहा जाता है, जो ट्यूबों की लंबाई के साथ लोंगीटुडिनल दिशा में उच्च आवृत्ति प्रतिरोध वेल्डिंग फिन्स द्वारा निर्मित होता है।
4.अनुदैर्ध्य पंख वाले ट्यूबों के गुण क्या हैं?
कुशल अंतरिक्ष में गर्मी हस्तांतरण दक्षता में सुधार।
आवश्यक गर्मी हस्तांतरण सतहों पर स्थापना स्थान को कम करता है।
उपकरण की लागत को कम करें और उच्च परिचालन विश्वसनीयता रखें।
ट्यूब के किनारे दबाव में गिरावट कम हो जाती है और परिचालन लागत कम हो जाती है।
इस्पात ट्यूब की कठोरता में सुधार होता है और इस्पात ट्यूब का भूकंपीय प्रदर्शन में सुधार होता है।
गर्मी के हस्तांतरण को बढ़ाएं, प्रवाह प्रतिरोध और धातु की खपत को कम करें।
5.अनुदैर्ध्य पंख वाले ट्यूबों का क्या उपयोग होता है?
हम निम्नलिखित के लिए अनुदैर्ध्य पंख वाले ट्यूबों की आपूर्ति करते हैंः
दोहरी पाइप हीट एक्सचेंजर
मल्टी-ट्यूब हीट एक्सचेंजर
आग के लिए योग्य हीटर
गैस कूलर
टैंक हीटर
और हम तेल, बिजली, रसायन और पेट्रोकेमिकल सहित विभिन्न उद्योगों की आवश्यकताओं को पूरा करने में सक्षम हैं।
6.आप अपनी गुणवत्ता को कैसे नियंत्रित करते हैं?
हम हमेशा गुणवत्ता को ग्राहकों के लिए सबसे महत्वपूर्ण चीज के रूप में रखते हैं, और हम कच्चे माल के निरीक्षण, उत्पादन की जांच से लेकर पानी के दबाव परीक्षण और शक्ति परीक्षण तक गुणवत्ता को नियंत्रित करते हैं।तीसरे पक्ष को भी जाँच करने के लिए अधिकृत किया जा सकता है.
नंगे ट्यूब और पट्टी के लिए निरीक्षण रिपोर्ट आ रही है।
नंगे ट्यूब के लिए मिल परीक्षण प्रमाणन
पंख के लिए मिल परीक्षण प्रमाणन
पंख वाली नली के लिए मिल परीक्षण प्रमाणन
पंख वाले ट्यूबों के आयाम और दृश्य निरीक्षण रिपोर्ट
