| ब्रांड नाम: | Dellok Yonghui |
| मॉडल संख्या: | अनुदैर्ध्य पंख वाली नली |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | $10 ≥1 Piece/Pieces |
| प्रसव का समय: | 1-3 सप्ताह |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

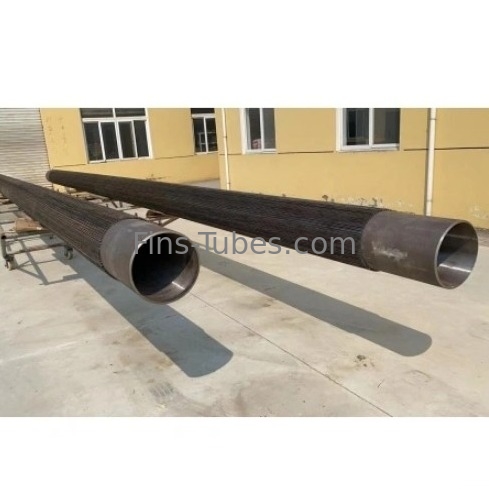

डीएलएलओके वाष्प से हवा गैस कूलर अनुदैर्ध्य फिनड ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन की प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू करते हैं. पाइप के प्रत्येक बैच का नमूना लिया जाता है और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
अनुदैर्ध्य पंख वाली नलीउत्पाद का वर्णन:
अनुदैर्ध्यफिन ट्यूब(फिनड ट्यूब) अनुदैर्ध्य पंख, यू-आकार के पंख चैनल के रूप में, ट्यूब की अनुदैर्ध्य धुरी के साथ वेल्डेड प्रतिरोध है।अनुदैर्ध्य पंख ट्यूबों ट्यूब की लंबाई के साथ अनुदैर्ध्य दिशा में प्रतिरोध वेल्डिंग पंखों द्वारा उत्पादित कर रहे हैंपंखुड़ी की पट्टी को सबसे पहले यू के आकार की नहर के रूप में बनाया जाता है, जिससे यू के प्रत्येक पैर में पंखुड़ी बन जाती है।चैनलों उपयुक्त लंबाई के लिए कटौती कर रहे हैं और फिर ट्यूबों की लंबाई (ट्यूबों) और जगह में वेल्डेड प्रतिरोध के साथ उन्मुख. चैनल जोड़े में वेल्डेड होते हैं ट्यूब आकारः 3⁄4 "ओडी से 12" एनपीएस (12.75" ओडी) फिन हाइट्सः .21" से 1 1⁄2" तक की पंखुड़ी मोटाईः 20 ga. (.035") से 18 ga. (.050") सामग्री: पीतल, हल्के स्टील, स्टेनलेस स्टील और निकल मिश्र धातु।
अनुदैर्ध्य फिन ट्यूब निर्माण प्रक्रिया:
अनुदैर्ध्य पंखुड़ी वाली नली नली की लंबाई के साथ अनुदैर्ध्य दिशा में प्रतिरोध वेल्डिंग पंखुड़ियों द्वारा बनाई जाती है। पंखुड़ी पट्टी पहले यू के आकार की नली में बनाई जाती है,ऐसा कि यू के प्रत्येक पैर एक पंख का गठन होगा. नहरों को उचित लंबाई तक काटा जाता है और फिर ट्यूब की लंबाई के साथ-साथ प्रतिरोध को वेल्डेड किया जाता है। नहरों को जोड़े में वेल्डेड किया जाता है,चौड़ाई से विपरीत-इसलिए पंखों की संख्या हमेशा चार का गुणक होना चाहिए.
किसी दिए गए पाइप या ट्यूब के आकार के लिए, पाइप की लंबाई की इकाई प्रति वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त पंख ऊंचाई और पंखों की संख्या निर्दिष्ट करके प्राप्त किया जा सकता है।पंखों की अधिकतम संख्या ट्यूब के बाहरी व्यास पर निर्भर करती है ️ बड़ी ओडी ट्यूब में अधिक संख्या में पंख हो सकते हैं.
अनुदैर्ध्य फिन ट्यूब(कार्बन स्टील वेल्डेड पाइप)लाभ:
1अन्य साधारण वेल्डिंग हेलिकल फिना ट्यूबों की तुलना में अधिक कार्य जीवन।
2. बहुत सुरक्षित और ऊर्जा की बचत.
3चिपचिपा तरल पदार्थों के लिए गर्मी हस्तांतरण दरों को बढ़ाएं।
4छिद्रित पंखुड़ी प्रकार का उपयोग जब भी पंखुड़ी नहरों से तरल पदार्थ की निकासी में समस्या होती है।
5क्षैतिज हीट एक्सचेंजर में अनुदैर्ध्य पंखुड़ी ट्यूब का व्यापक रूप से प्रयोग किया जाता है।
ब्राउन फिन ट्यूबपीगुण:
कुशल अंतरिक्ष में गर्मी हस्तांतरण दक्षता में सुधार।
आवश्यक गर्मी हस्तांतरण सतहों पर स्थापना स्थान को कम करता है।
उपकरण की लागत को कम करें और उच्च परिचालन विश्वसनीयता रखें।
ट्यूब के किनारे दबाव में गिरावट कम हो जाती है और परिचालन लागत कम हो जाती है।
इस्पात ट्यूब की कठोरता में सुधार होता है और इस्पात ट्यूब का भूकंपीय प्रदर्शन में सुधार होता है।
गर्मी के हस्तांतरण को बढ़ाएं, प्रवाह प्रतिरोध और धातु की खपत को कम करें।
अनुदैर्ध्य पंख वाली नली(वेल्डेड स्टील पाइप) आवेदन:
अनुदैर्ध्य पंख वाले ट्यूब आम तौर पर पेट्रोकेमिकल उद्योग के लिए उपयोग किए जाते हैं विशेष रूप से उच्च तापमान, उच्च दबाव अनुप्रयोगों के लिए उपयुक्त हैं।
अनुदैर्ध्य पंख वाली नली विनिर्देश:
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 16~273 (मिमी) | 3/8~10 NPS |
| ट्यूब वॉल थक | 2.11~25.4 (मिमी) | 0.08~1 |
| ट्यूब की लंबाई | ≤12,000 (मिमी) | ≤ 39 फीट |
| Fin Thk | 1.0~1.5 (मिमी) | 0.04~0.06 |
| पंखुड़ी की ऊंचाई | 5~25 (मिमी) | 0.2~0.98 |
| फिन पिच | 1U~36U | |
| पंखुड़ी का प्रकार | ु ु ो ी/ल ु | |
| सामग्री संयोजन | ||
| पंख की सामग्री | सी.एस. (सबसे आम ग्रेडः Q235B) | |
| एस.एस. (सबसे आम ग्रेड एआईएसआई 304, 316, 409, 410, 321,347 हैं) | ||
| ए.एस. | ||
| ट्यूब सामग्री | सी.एस. (सबसे आम ग्रेडः A106 Gr.B) | |
| एस.एस. (सबसे आम ग्रेड टीपी 304 हैं,316, 321, 347) | ||
| ए.एस. (सबसे आम ग्रेड टी/पी5 हैं,9,11,22,91) | ||
उत्पाद श्रेणियाँ:अनुदैर्ध्य पंख वाली नली
