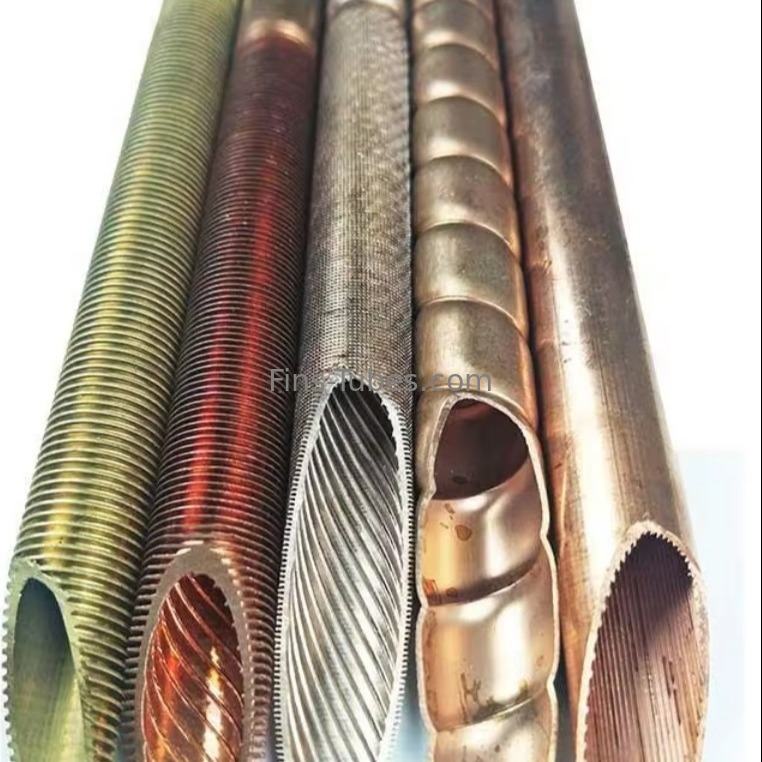

तांबा/चीनी प्रदर्शन के साथ अनुकूलित एक्सट्रूडेड फिन ट्यूब

एल/एलएल/केएल फिनाइड ट्यूबउत्पाद का वर्णन

^{-L पंख वाली नली(वॉल-ऑन फिन)}

^{Wrap-On (W/O) फिन या L पैर वाले फिन की विशेषता L फिन के रूप में होती है और इसका व्यापक रूप से दुनिया भर में उपयोग किया जाता है। इस फिन को एक हस्तक्षेप फिट प्रकार का फिन माना जाता है और यह हल्के कर्तव्य तक सीमित है।आम तौर पर यह पंख एल्यूमीनियम या तांबे के पंख पट्टी से निर्मित होता हैयह पंख प्रकार कार्बन स्टील या स्टेनलेस स्टील पंख सामग्री के लिए उपयुक्त नहीं है क्योंकि यह सामग्री विशेषता एल पैर के गठन के लिए बहुत कठिन है।पंखुड़ी के पैर को दो चरणों के प्रीफॉर्मर सेट के माध्यम से पट्टी खींचकर बनाया जाता है. पहला चरण पंखुड़ी को 45 डिग्री के पैर में रोल करता है और दूसरा चरण इसे 90 डिग्री के पैर में रोल करता है। उपकरण निर्दिष्ट के अनुसार पंखुड़ी की ऊंचाई को नियंत्रित करता है। इसके परिणामस्वरूप,एफपीआई (पीच) और फिन स्ट्रिप मोटाई के प्रत्येक संयोजन के लिए एक विशिष्ट स्ट्रिप चौड़ाई की आवश्यकता होती है.}

^{- LL फीनड ट्यूब ((ओवरलैप्ड फुटड फिन)}

^{ओवरलैप्ड फुटड फिन (OLFF) को डबल एलएल फिन के रूप में विशेषता है और इसे दुनिया भर में एक्सट्रूडेड फिन के विकल्प के रूप में व्यापक रूप से उपयोग किया जाता है।यह पंखुड़ी एक हस्तक्षेप फिट प्रकार के पंखुड़ी माना जाता है और संक्षारक अनुप्रयोगों में प्रयोग किया जाता है जहां बेस ट्यूब की सुरक्षा की आवश्यकता होती हैआधार ट्यूब का डबल एलएल कवरेज आधार ट्यूब की डबल स्ट्रिप मोटाई कवरेज का प्रतिनिधित्व करता है। आम तौर पर, यह पंख एल्यूमीनियम या तांबा पंख पट्टी से निर्मित होता है।यह पंख प्रकार कार्बन स्टील या स्टेनलेस स्टील पंख सामग्री के लिए उपयुक्त नहीं है क्योंकि सामग्री विशेषता LL पैर के गठन के लिए बहुत कठिन हैपंखुड़ी के पैर को दो चरणों के प्रीफॉर्म रोलर सेट के माध्यम से स्ट्रिप खींचकर बनाया जाता है। पंखुड़ी के पैर को एक जॉगल या एक मोटाई के ऑफसेट में प्रीफॉर्म करके,यह एक पंख की एड़ी को आसन्न पंख की अंगूठी पर रखने की क्षमता का लाभ उठाने के लिए संभव है. प्रीफॉर्मर्स पाइप की सतह पर पतंगों को एक साथ फिट करने की अनुमति देने के लिए पैर को प्रीफॉर्म करते हैं,आधार ट्यूब के साथ निरंतर संपर्क के लिए और वायुमंडलीय संक्षारण से आधार ट्यूब की रक्षा के लिए एक सील बनाता है.}

^{- केएल फिनड ट्यूबघनघोर एल्यूमीनियम ट्यूबिंग)}

^{घुमावदार पैर वाले पंखुड़ी को पंखुड़ी के पैर और ट्यूब पर घुमावदार सतह के कारण बढ़े हुए ट्यूब और पंखुड़ी के सतह क्षेत्र को जोड़ने के रूप में विशेषता है। The fin is consider an interference fit type fin and because of the knurls some heat transfer specialist give the fin added performance ratings due to a mechanical type bond of the fin material to the tube wall surfaceयह पंख आमतौर पर एल्यूमीनियम या तांबे की पंख पट्टी से बना होता है।यह पंख प्रकार कार्बन स्टील या स्टेनलेस स्टील पंख सामग्री के लिए उपयुक्त नहीं है क्योंकि सामग्री विशेषता एल या एलएल पैर के गठन के लिए बहुत कठिन हैट्यूब की दीवार में घुमावदार गहराई चुनी गई ट्यूब सामग्री की कठोरता से प्रभावित होती है। पंख, चाहे डब्ल्यू / ओ या ओएलएफएफ हो, मानक पंख ऊंचाई हार्डवेयर का उपयोग करके बनाया जाता है।}

एल/एलएल/केएल फिनाइड ट्यूब(घनघोर एल्यूमीनियम ट्यूब) निर्माण प्रक्रिया

^{लागूफिन ट्यूबपाइप के आधार के चारों ओर तनाव के तहत लपेटी गई पट्टी के साथ बनाया जाता है। पंखों को पट्टी के छोरों पर बेस पाइप से वेल्डेड किया जाता है।}

एल/एलएल/केएल फिनाइड ट्यूब(एल्यूमीनियम के पंख वाले ट्यूब)लाभ

^{कोर ट्यूब को पंखुड़ी के पैर द्वारा संक्षारण के खिलाफ व्यापक रूप से संरक्षित किया गया है, बहुत पतली दीवारों वाले ट्यूबों का पंखुड़ी संभव है।}

एल/एलएल/केएल फिनाइड ट्यूब पीगुण

^{वायुमंडलीय संक्षारण प्रतिरोधः ठीक है}

^{यांत्रिक प्रतिरोध: खराब}

^{फिन संपर्कः हस्तक्षेप फिट}

^{फिना टू ट्यूब बॉन्डःमध्यम}

^{गर्मी हस्तांतरण दक्षता: मध्यम}

एल/एलएल/केएल फिनाइड ट्यूब आवेदन

^{- पेट्रोलियम, रासायनिक और पेट्रोकेमिकल प्रक्रिया उद्योग}

^{-प्राकृतिक गैस उपचार}

^{-इस्पात उद्योगः उच्च भट्ठी और कन्वर्टर सिस्टम}

^{- बिजली उत्पादनः भाप टरबाइन के निकास गैस संक्षेपण}

^{-संपर्क संक्षेपण परिसंचरण संक्षेपण के ठंडा के साथ}

^{- जीवाश्म और परमाणु ऊर्जा संयंत्र}

^{-एयर कंडीशनिंग (फ्रेन, अमोनिया, प्रोपेन)}

^{-घरेलू कचरे का दहन}

^{-कंप्रेसर कूलर आदि।}

पंखुड़ी का प्रकारः L/LL/KL पंखुड़ी वाला ट्यूब

ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, तांबा, एल्यूमीनियम

पंख सामग्री: तांबा, एल्यूमीनियम

पंखुड़ी ट्यूब की लंबाईः कोई सीमा नहीं

कार्य तापमानः 230°C.

विशेषताएंः घुमावदार प्रक्रिया को अपनाकर, उत्पादन दक्षता उच्च है, लैमेला दूरी समान है, गर्मी हस्तांतरण अच्छा है, परिष्करण अनुपात उच्च है,बेस ट्यूब को वायु क्षरण से संरक्षित किया जा सकता है.

^{एल/एलएल/केएल फिनाइड ट्यूब:}

^{पंख वाली नली एक नली होती है जिसमें अपनी बाहरी सतह के चारों ओर छोटे पंख होते हैं। ये पंख एक फ़िल्टर और नली के अंदर की सामग्री से गर्मी को बाहरी अंतरिक्ष में स्थानांतरित करने के लिए एक तंत्र के रूप में कार्य करते हैं।पंख वाले ट्यूबों का उपयोग उन अनुप्रयोगों में किया जाता है जहां ट्यूब की दीवार के माध्यम से गर्म तरल से ठंडा तरल में गर्मी स्थानांतरित की जाती हैइस ताप हस्तांतरण की गति तीन कारकों पर निर्भर करती हैः}

^{दो तरल पदार्थों के बीच तापमान में अंतर।}

^{प्रत्येक द्रव और दीवार के बीच गर्मी हस्तांतरण का गुणांक।}

^{तरल पदार्थ के संपर्क में आने का सतह क्षेत्रफल।}

^{L प्रकारपंख वाली नली:}

^{घुमावदार प्रक्रिया को अपनाकर, उत्पादन दक्षता उच्च है, समान लैमेला दूरी, अच्छा गर्मी हस्तांतरण, उच्च परिष्करण अनुपात, आधार ट्यूब को वायु क्षरण से संरक्षित किया जा सकता है।एल्यूमीनियम पंख या तांबा पंख एक एल के आकार में मुड़ा जाता है और लगातार तनाव की कार्रवाई के तहत आधार ट्यूब की बाहरी सतह पर सर्पिल में घुमाया जाता है.}

^{अधिकतम कार्य तापमान - 150°C (302°F), वायुमंडलीय संक्षारण प्रतिरोध के लिए स्वीकार्य, खराब यांत्रिक प्रतिरोध। आम तौर पर उपयोग किए जाने वाले हीट सिंक सामग्री एल्यूमीनियम और तांबा हैं।}

^{एलएल प्रकार की पंख वाली नली:}

^{L आकार की नींव के नीचे, पंखुड़ी की जड़ पूरी तरह से बेस ट्यूब की बाहरी सतह को कवर करती है; कुछ हद तक, यह पंखुड़ी प्रकार बेहतर संक्षारण प्रतिरोध की गारंटी देता है।अधिकतम कार्य तापमान-180°C (356°F), वायुमंडलीय संक्षारण प्रतिरोध के लिए स्वीकार्य, खराब यांत्रिक प्रतिरोध। आम तौर पर इस्तेमाल किया गर्मी सिंक सामग्री एल्यूमीनियम और तांबा हैं।}

^{KL प्रकार की पंख वाली नली:}

^{पंखों को स्टील पाइप की सतह पर लगातार घुमाए जाने से पहले, आधार पाइप की बाहरी सतह को एक घुमावदार प्रक्रिया से गुजरना पड़ता है; पंखों को घुमाए जाने के बाद,स्टील पाइप और पंखों के संयोजन को मजबूत करने के लिए स्टील पाइप से जुड़े पंखों की जड़ भी घुमाया जाएगाइस कारण से यह पंखुड़ी प्रकार एल और एलएल के पंखुड़ियों के नीचे बेहतर गर्मी हस्तांतरण विशेषताओं को सुनिश्चित करता है। अधिकतम कार्य तापमान - 260°C (500°F), वायुमंडलीय संक्षारण प्रतिरोध के लिए स्वीकार्य है,खराब यांत्रिक प्रतिरोधआमतौर पर इस्तेमाल किए जाने वाले हीट सिंक सामग्री एल्यूमीनियम और तांबा होते हैं।}

एल/एलएल/केएल फिन्टेड ट्यूब अनुप्रयोग

^{मुख्य रूप से पेट्रोकेमिकल, विद्युत ऊर्जा, कागज बनाने, तंबाकू, भवन हीटिंग और अन्य उद्योगों में एयर कूलर में उपयोग किया जाता है,वायु हीटर और खाद्य उद्योग में वनस्पति प्रोटीन और स्टार्च जैसे स्प्रे सुखाने की प्रणालियों में वायु हीटर- उच्च भट्ठी और कनवर्टर प्रणाली, बिजली उत्पादनः भाप टरबाइनों से उत्सर्जित कंडेनसेट निकास गैस, कंडेनसेट संपर्क चक्र शीतलन कंडेनसेशन, जीवाश्म और परमाणु ऊर्जा संयंत्र,एयर कंडीशनर (फ्रेन), अमोनिया, प्रोपेन), अपशिष्ट जलाने के उपकरण, कंप्रेसर कूलर आदि।}

^{हम ग्राहक की व्यक्तिगत आवश्यकता के अनुसार पंख वाली ट्यूब को अनुकूलित करते हैं, एल/एलएल/केएल पंख वाली ट्यूब के बारे में अधिक जानकारी के लिए कृपया हमसे पूछताछ करें!}
