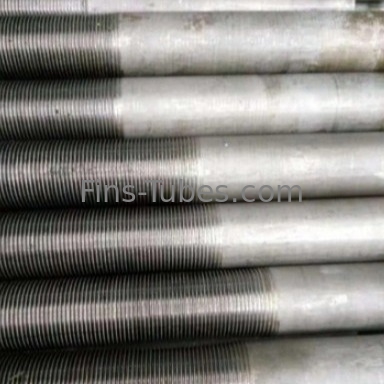

DELLOK कार्बन स्टील जी प्रकार के पंख वाले ट्यूब
हमारे बारे में
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) की स्थापना 2002 में हुई थी, जो चीन के जियांगसू में स्थित है।कंपनी के पास अब 66 मिलियन युआन की अचल संपत्ति है, 200 से अधिक कर्मचारी, और 33 तकनीकी कर्मचारी। हमारे पास 4 एल्यूमीनियम प्रसंस्करण उत्पादन लाइनें हैं, जिनकी वार्षिक प्रसंस्करण क्षमता 20,000 टन से अधिक है;और हमारे पास 5 ट्यूब ड्राइंग उत्पादन लाइनें हैं47 वस्तुओं की उत्पादन लाइनें, जिनमें से एक अमेरिकी कंपनी से McElroy के ब्रांड के साथ आयातित उत्पादन लाइन है, जिसकी वार्षिक उत्पादन क्षमता 12 मिलियन मीटर है।गुणवत्ता ही विजेता की शाश्वत खोज का विषय है- उत्पादन कार्यशाला- सावधानीपूर्वक कार्य, मानकीकृत प्रबंधन प्रणाली और व्यवस्थित गुणवत्ता आश्वासन Dellok ((YONGHUI) की गुणवत्ता के लिए सबसे अच्छी प्रतिबद्धता है।गुणवत्ता नियंत्रण केवल अंतिम प्रक्रिया का पता लगाने नहीं है, लेकिन पूरे उत्पादन प्रक्रिया के दौरान. हम गुणवत्ता नियंत्रण और आश्वासन प्रणाली का एक सेट लागू करते हैं. पाइप के प्रत्येक बैच का नमूना लिया जाता है और परीक्षण किया जाता है,और रिकॉर्ड अंतिम उत्पाद के लिए गुणवत्ता की गारंटी के रूप में रखा जाता है.
उत्पाद का वर्णन
एम्बेडेड फिन ट्यूब या G प्रकार के रूप में नामित फिन ट्यूब
एम्बेडेड फिन ट्यूबों का मुख्य डिजाइन इसमें शामिल है कि पंखों को ट्यूबों में कटौती की गई एक हेलिकल ग्रूव में डाला जाता है और वेल्ड किया जाता है। वे उच्च तापमान में इस्तेमाल किए जा सकते हैं, और बहुत टिकाऊ हैं।एम्बेडेड फिन्स उन उपयोगों के लिए सबसे उपयुक्त हैं जिनमें उच्च थर्मल साइकिल या उच्च तापमान शामिल हैं और जहां फिन्स के पक्ष को नियमित रूप से साफ किया जाएगा.
सामान्य अनुप्रयोगः वायु-कूल्ड हीट एक्सचेंजर्स, स्टीम कॉइल्स, एयर प्रीहीटर।
अधिकतम कार्य तापमानः 400 °C

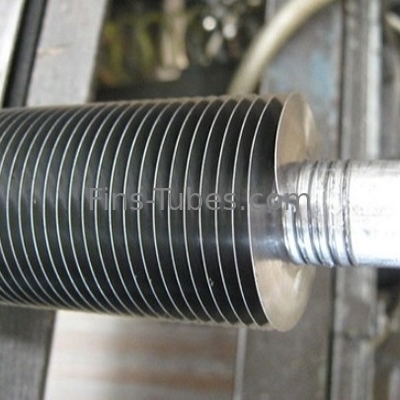

G पंख वाली नलीनिर्माण प्रक्रिया
पंख पट्टी एक समान कॉपर में लुढ़का हुआ है, ट्यूब की दीवार में एक plowed ग्रूव में हेलिकल घुमावदार
और एक ही समय में दोनों तरफ से (फ्लैट घूर्णन डिस्क द्वारा) वापस भरा जाता है ताकि पंखुड़ी को ट्यूब में लॉक किया जा सके।
कोई ट्यूब सामग्री नहीं हटाई जाती है। यह उच्च खींच लोड के साथ एक उत्कृष्ट बंधन देता है।
पंख सामग्रीः एल्यूमीनियम/कॉपर/कार्बन स्टील।
कोर ट्यूब सामग्रीः कार्बन स्टील/ कार्बन मिश्र धातु स्टील/ स्टेनलेस स्टील/ निकल मिश्र धातु/ तांबा/ तांबा मिश्र धातु।
G पंख वाली नली लाभ
उच्च पंख स्थिरता, उत्कृष्ट गर्मी हस्तांतरण, उच्च परिचालन तापमान।
पंखुड़ी/ट्यूब की दीवार का संपर्क सेटिंग के कारण स्थिर है और 450°C तक की दीवार तापमान का उपयोग करना संभव बनाता है।
पंखुड़ी अपनी पूरी लंबाई में लगी होती है और इसलिए आंशिक रूप से उखाड़ लिया गया हो तो भी वह ढीली नहीं होती।
इस प्रकार की पंख वाली नली प्रभावीता/लागत अनुपात के लिए इष्टतम विकल्पों में से एक है।
G पंख वाली नलीपीगुण
अधिकतम कार्य तापमानः 400 डिग्री सेल्सियस।
वायुमंडलीय संक्षारण प्रतिरोध: खराब
यांत्रिक प्रतिरोधः स्वीकार्य
पंख सामग्रीः एल्यूमीनियम, तांबा, कार्बन स्टील
ट्यूब सामग्री: कोई भी सैद्धांतिक सीमा
G पंख वाली नली(कॉपर फिनेड पाइप) आवेदन
एयर कूलर, चार्ज एयर कूलर, कंडेनसर, वाष्पीकरण, द्रव कूलर, गैस कूलर, तेल कूलर, रेडिएटर, रेफ्रिजरेशन, स्टीम टू एयर हीट एक्सचेंजर आदि।
G पंख वाली नली विनिर्देश
| उत्पाद विनिर्देश | ||
| ट्यूब ओडी | 19~51 (मिमी) | ३/८~२ |
| ट्यूब वॉल थक | 2.11~3.5 मिमी | 00.083 ¢ ~ 0.138 ¢ |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| Fin Thk | 0.3~0.5 (मिमी) | 0.012~0.02 |
| पंखुड़ी की ऊंचाई | 10~16 (मिमी) | 0.394~0.63 |
| फिन पिच | 100~433 एफपीएम | 3~11 एफपीआई |
| पंखुड़ी का प्रकार | जी | |
| सामग्री संयोजन | ||
| पंख की सामग्री | एल्यूमीनियम (सबसे आम ग्रेडःAlu.1100अलू.1060, Alu. 6063) | |
| तांबा | ||
| ट्यूब सामग्री |
सी.एस. (सबसे आम ग्रेडः A179, A192,SA210 GrA1/C,A106 Gr B) |
|
|
एस.एस. (सबसे आम ग्रेडः टीपी304, 316) |
||
|
तांबा (सबसे आम ग्रेडःUNS12200,14200, 70600, CuNi70/30, CuNi 90/10) |
||
|
टाइटेनियम (सबसे आम ग्रेडः B338Gr2) |
||
| लागू | 400°C | |
| तापमान | ||
| सेवा का प्रकार | उच्च तापमान | |
अक्सर पूछे जाने वाले प्रश्न
1.फिन ट्यूब क्या है?
पंख वाले ट्यूब हीट एक्सचेंजर्स के मुख्य घटक हैं। वे ट्यूबों की एक श्रृंखला हैं जहां बाहरी तरल पदार्थ के साथ संपर्क क्षेत्र को बढ़ाने के लिए पंखों को बाहर से जोड़ा गया है,गर्मी का आदान-प्रदान करने के लिए और ट्यूब के अंदर द्रव और ट्यूब के बाहर द्रव के बीच.
2.फाइन ट्यूब्स उत्पादों का प्रयोग कहाँ किया जाता है?
हमारे मुख्य बाजारों में एयरोस्पेस, तेल और गैस, परमाणु, बिजली उत्पादन, रासायनिक प्रक्रिया और चिकित्सा उपकरण उद्योग शामिल हैं।हालांकि हम उभरते क्षेत्रों जैसे कि निर्जलीकरण के लिए भी उत्पाद विकसित कर रहे हैं।, भूतापीय ऊर्जा, खेल और ऑटोमोबाइल उद्योग। हम लगातार नवाचार कर रहे हैं,इसलिए यदि आपको अन्य अनुप्रयोगों के लिए ट्यूबिंग की आवश्यकता है तो कृपया संपर्क करें और हम आपकी आवश्यकताओं पर चर्चा करने में प्रसन्न होंगे.
3.'जी' फिन ट्यूब या एम्बेडेड फिन ट्यूब क्या है?
जैसा कि नाम से पता चलता है, एम्बेडेड फिन ट्यूब या जी फिन ट्यूब एक विस्तारित सतह फिन ट्यूब है जहां पंखों को बाहरी रूप से बेस ट्यूबों पर लगाया जाता है।एक ग्रूव आधार ट्यूब पर लगातार बनाया जाता है और फिन किनारे ग्रूव में डाला जाता हैपंखुड़ी को ग्रिव में डालने के बाद रोलर्स का उपयोग ग्रिव को वापस भरने के लिए किया जाता है और फिर पंखुड़ी को बेस ट्यूब में मजबूती से एम्बेडेड किया जाता है।
एम्बेडिंग या अधिक आम तौर पर फिन टू ट्यूब बॉन्ड टेस्ट के रूप में जाना जाता है की ताकत को एक पृथक फिन पर 3 किलोग्राम मुक्त वजन लटकाकर जांच की जाती है।यह सुनिश्चित करता है कि पंख सही ढंग से बेस ट्यूब में एम्बेडेड किया गया है.
